Характеристики

50±1.5, 60±1,8
0,46
110±5,5
15
1.2
48Q0V687J

Описание

Описание


Сельсин БД-1404Б относится к группе бесконтактных сельсинов (работают без скользящих контактов). Такой принцип работы обеспечивает данным сельсинам высокую точность, а главное увеличивает их срок службы.
Сельсин БД-1404Б, работает в паре с сельсином БС-1404 - приемником, соединенные между собой одноименными выводами (статор со статором, а также ротор с ротором).
Сельсин БД-1404 работает от напряжения 110В. При подаче напряжения на бесконтактный сельсин, происходит вращение вала, как у датчика БД-1404, так и у приемника. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения. Бесконтактные сельсины БД-1404Б имеют также больший вес, в отличии от контактных сельсинов, так как у них большие воздушные зазоры, вследствии чего образуется больший поток рассеивания и намагничивающийся ток.
Данный прибор способен обеспечивать трансформаторный и индикаторный режимы.
Габариты сельсина БД-1404Б составляют 119 мм и 67 мм в длину и по диаметру соответственно при весе до 1.25 кг. Будучи предназначенным для работы в условиях нормальной (до 60%) и повышенной влажности в пределах 98% при рабочей температуре 40ºС, сельсин БД-1404Б способен работать во влажном тропическом климате на протяжении 6,5 лет, определяемых его общим гарантийным сроком хранения и эксплуатации/
При этом рабочий температурный диапазон сельсина БД-1404Б находится в пределах -60 – +85 градусов

ХАРАКТЕРИСТИКИ


Режим работы - трансформаторный и индикаторный;
Назначение сельсина - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 15Вт;
Максимальное напряжение синхронизации - 150В±8В;
Потребляемый ток, не более - 0,46А;

Асимметрия нулевых точек сельсинов датчиков:


- 2 класс точности не более - свыше ±0,25º до ±0,5º
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 1,2кг;

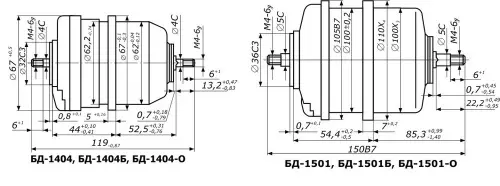

Габаритные размеры:


- длина - 119мм;
- диаметр - 67мм;

Общий гарантийный срок хранения и эксплуатации - 6,5лет

БД-1404Б предназначен для работы в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический бесконтактный сельсин, но диапазон рабочих температур тропического бесконтактного сельсина от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.

ЧАCТНЫЕ ПАРАМЕТРЫ



БД-1404 50±1,5 0,44 110±5,5 16,5 1,25 КЭ0.005.595ТУ
БД-1404-О 50±1,5 0,44 110±5,5 15 1,25 КЭ0.005.595ТУ
БД-1404Б 50±1,5 0,46 110±5,5 15 1,2 КЭ0.005.554ТУ
БД-1404-6 60±1,8 0,46 110±5,5 15 1,25 КЭ0.005.554ТУ
