Описание

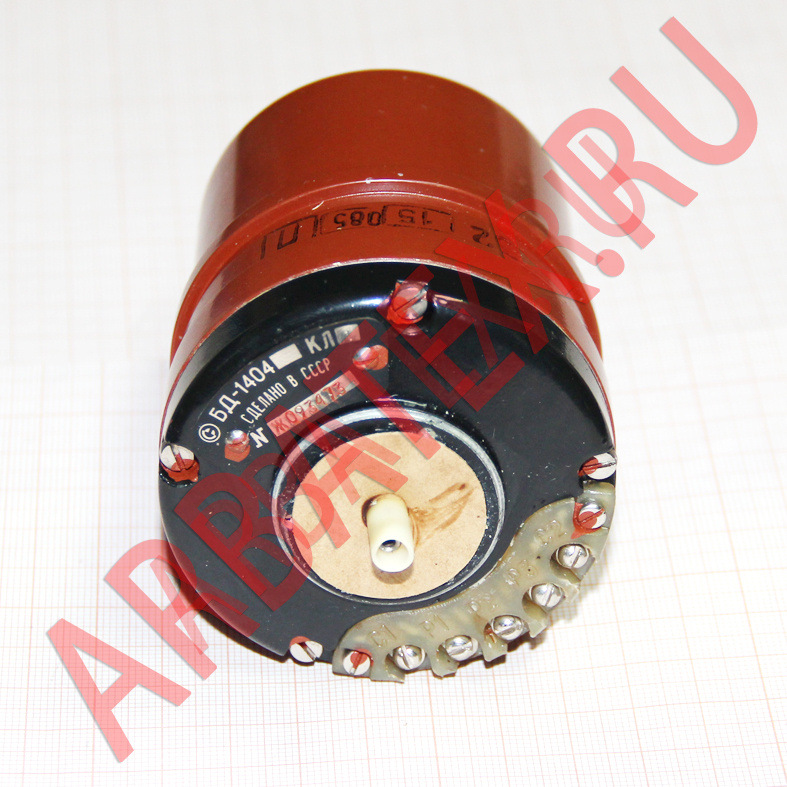

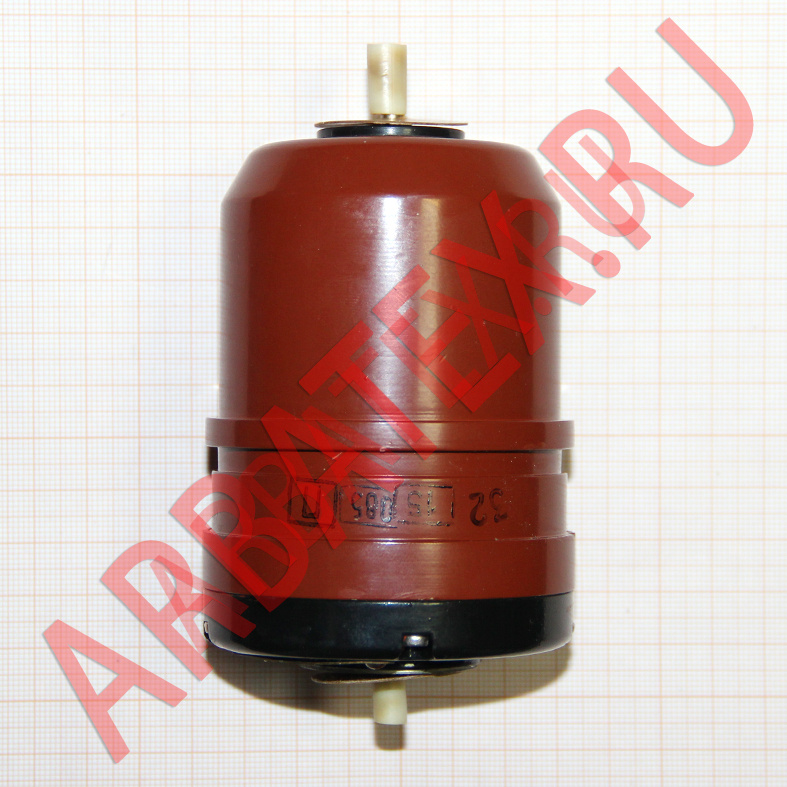

Сельсин БД-1404 трансформаторный бесконтактный сельсин, с рабочей частотой 50 Гц.
Cельсины БД-1404 работает без скользящих контактов, этот принцип работы обеспечивает БД-1404 сельсинам высокую точность, а главное увеличивает их срок службы.
Датчики БД-1404 предназначены для работы как в индикаторном, так и в трансформаторном режиме.
Крепится сельсин БД-1404 за упорный буртик.
Режим работы БД-1404 продолжительный. Конструктивно бесконтактные сельсины представляют собой электрические машины с неявно выраженными полюсами. Связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность сельсинов.
Сельсин БД-1404, работает в паре с сельсином БС-1404 - приемником, соединенные между собой одноименными выводами (статор со статором, а также ротор с ротором). Сельсин БД-1404 работает от напряжения 110В. При подаче напряжения на бесконтактный сельсин, происходит вращение вала, как у датчика БД-1404, так и у приемника. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.

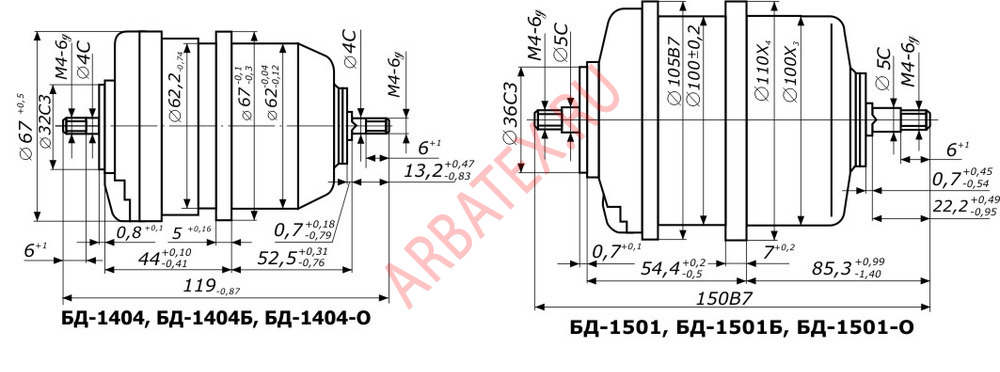

Бесконтактные сельсины БД-1404 имеют также больший вес, в отличии от контактных сельсинов, так как у них большие воздушные зазоры, вследствии чего образуется больший поток рассеивания и намагничивающийся ток. Данный прибор способен обеспечивать трансформаторный и индикаторный режимы. Габариты сельсина БД-1404 составляют 119 мм и 67 мм в длину и по диаметру соответственно при весе до 1.25 кг. Будучи предназначенным для работы в условиях нормальной (до 60%) и повышенной влажности в пределах 98% при рабочей температуре 40ºС, сельсин БД-1404 способен работать во влажном тропическом климате на протяжении 6,5 лет, определяемых его общим гарантийным сроком хранения и эксплуатации. При этом рабочий температурный диапазон сельсина БД-1404 находится в пределах -60 – +85 градусов
ЧАCТНЫЕ ПАРАМЕТРЫ БД-1404:
БД-1404 50±1,5 0,44 110±5,5 16,5 1,25 КЭ0.005.595ТУ БД-1404-О 50±1,5 0,44 110±5,5 15 1,25 КЭ0.005.595ТУ БД-1404Б 50±1,5 0,46 110±5,5 15 1,2 КЭ0.005.554ТУ БД-1404-6 60±1,8 0,46 110±5,5 15 1,25
| Наименование типа | Основные технические характеристики | Технические условия |
Частота,
Гц | Потреб-
ляемый ток,
А | Напряжение,
В | Потребляемая мощность,
Вт | Масса,
кг |
| БС-1404 | 50±1,5 | 0,44 | 110±5,5 | 16,5 | 1,45 | КЭ0.005.595ТУ |
| БС-1404-О | 50±1,5 | 0,44 | 110±5,5 | 15 | 1,45 | КЭ0.005.595ТУ |
| БС-1404П | 400±12
500±15 | 0,9
0,7 | 110±5,5 | 23
19 | 1,26 | КЭ0.005.582ТУ |
| БС-1404Б | 50±1,5 | 0,46 | 110±5,5 | 15 | 1,25 | КЭ0.005.554ТУ |
| БС-1404-6 | 60±1,8 | 0,46 | 110±5,5 | 15 | 1,3 | КЭ0.005.554ТУ |
| БС-1405 | 50±1,5 | 0,09 | 110±5,5 | 2,5 | 1,25 | КЭ0.005.595ТУ |
| БС-1405Б | 50±1,5 | 0,09 | 110±5,5 | 25 | 1,2 | КЭ0.005.554ТУ |
| БС-1501 | 50±1,5
60±1,8 | 1,3
1,2 | 110±5,5 | 26
25 | 4,4 | КЭ0.005.554ТУ |
| БС-1501-О | 50±1,5
60±1,8 | 1,3
1,2 | 110±5,5 | 25
24 | 4,4 | КЭ0.005.554ТУ |
| БС-1501Б | 50±1,5 | 1,35 | 110±5,5 | 25 | 4,4 | КЭ0.005.554ТУ |
| БС-151А | 400 | | 110 | 7,5 | 0,47 | |
| БС-155А | 400 | 0,15 | 100 | 4 | 0,375 | ЛШ0.301.005ТУ |
| БД-1404 | 50±1,5 | 0,44 | 110±5,5 | 16,5 | 1,25 | КЭ0.005.595ТУ |
| БД-1404-О | 50±1,5 | 0,44 | 110±5,5 | 15 | 1,25 | КЭ0.005.595ТУ |
| БД-1404Б | 50±1,5 | 0,46 | 110±5,5 | 15 | 1,2 | КЭ0.005.554ТУ |
| 60±1,8 | 0,46 | 110±5,5 | 15 | 1,25 | КЭ0.005.554ТУ |
| БД-1501 | 50±1,5 60±1,8 | 1,3 1,2 | 110±5,5 | 28 27 | 4,15 | КЭ0.005.595ТУ |
| БД-1501-О | 50±1,5 60±1,8 | 1,3 1,2 | 110±5,5 | 25 24 | 4,15 | КЭ0.005.595ТУ |
| БД-1501Б | 50±1,5 | 1,35 | 110±5,5 | 25 | 4,15 | КЭ0.005.554ТУ |
| БД-160А | | 0,3 | 110 | 10 | 0,48 |
