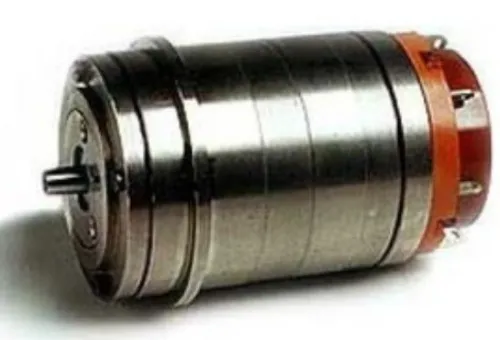

Описание бесконтактного сельсина БД-160А:
Бесконтактный сельсин БД-160А - трансформаторный бесконтактный сельсин, с рабочей частотой 50 Гц.
Работают сельсины БД-160А без скользящих контактов, этот принцип работы обеспечивает БД-160А сельсинам высокую точность, а главное увеличивает их срок службы.
Сельсин БД-160А работает от напряжения 110В. При подаче напряжения на бесконтактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Бесконтактные сельсины БД-160А имеют также больший вес, в отличии от контактных сельсинов, так как у них большие воздушные зазоры, вследствии чего образуется больший поток рассеивания и намагничивающийся ток.
Сельсины БД-160А используются для применения в качестве трансформатора-приемника в синхронных передачах и для измерения угла рассогласования в следящих системах.
ХАРАКТЕРИСТИКИ СЕЛЬСИНА БД-160А:
Напряжение питания - 110В;
Потребляемая мощь, не более - 10Вт;
Потребляемый ток, не более - 0,3А;
Масса, не более - 0,48кг;
Общий гарантийный срок хранения и эксплуатации - 6,5 лет.
класс А, ЛШ3.153.000
ЧАСТНЫЕ ПАРАМЕТРЫ СЕЛЬСИНОВ БД-160А:
| Наименование типа | Основные технические характеристики | Технические условия |
Частота,
Гц | Потреб-
ляемый ток,
А | Напряжение,
В | Потребляемая мощность,
Вт | Масса,
кг |
| БС-1404 | 50±1,5 | 0,44 | 110±5,5 | 16,5 | 1,45 | КЭ0.005.595ТУ |
| БС-1404-О | 50±1,5 | 0,44 | 110±5,5 | 15 | 1,45 | КЭ0.005.595ТУ |
| БС-1404П | 400±12
500±15 | 0,9
0,7 | 110±5,5 | 23
19 | 1,26 | КЭ0.005.582ТУ |
| БС-1404Б | 50±1,5 | 0,46 | 110±5,5 | 15 | 1,25 | КЭ0.005.554ТУ |
| БС-1404-6 | 60±1,8 | 0,46 | 110±5,5 | 15 | 1,3 | КЭ0.005.554ТУ |
| БС-1405 | 50±1,5 | 0,09 | 110±5,5 | 2,5 | 1,25 | КЭ0.005.595ТУ |
| БС-1405Б | 50±1,5 | 0,09 | 110±5,5 | 25 | 1,2 | КЭ0.005.554ТУ |
| БС-1501 | 50±1,5
60±1,8 | 1,3
1,2 | 110±5,5 | 26
25 | 4,4 | КЭ0.005.554ТУ |
| БС-1501-О | 50±1,5
60±1,8 | 1,3
1,2 | 110±5,5 | 25
24 | 4,4 | КЭ0.005.554ТУ |
| БС-1501Б | 50±1,5 | 1,35 | 110±5,5 | 25 | 4,4 | КЭ0.005.554ТУ |
| БС-151А | 400 | | 110 | 7,5 | 0,47 | |
| БС-155А | 400 | 0,15 | 100 | 4 | 0,375 | ЛШ0.301.005ТУ |
| БД-1404 | 50±1,5 | 0,44 | 110±5,5 | 16,5 | 1,25 | КЭ0.005.595ТУ |
| БД-1404-О | 50±1,5 | 0,44 | 110±5,5 | 15 | 1,25 | КЭ0.005.595ТУ |
| БД-1404Б | 50±1,5 | 0,46 | 110±5,5 | 15 | 1,2 | КЭ0.005.554ТУ |
| 60±1,8 | 0,46 | 110±5,5 | 15 | 1,25 | КЭ0.005.554ТУ |
| БД-1501 | 50±1,5
60±1,8 | 1,3
1,2 | 110±5,5 | 28
27 | 4,15 | КЭ0.005.595ТУ |
| БД-1501-О | 50±1,5
60±1,8 | 1,3
1,2 | 110±5,5 | 25
24 | 4,15 | КЭ0.005.595ТУ |
| БД-1501Б | 50±1,5 | 1,35 | 110±5,5 | 25 | 4,15 | КЭ0.005.554ТУ |
| БД-160А | | 0,3 | 110 | 10 | 0,48 |
