РЭС-90 ЯЛ4.550.000-53

Описание товара:

РЭС-90 ЯЛ4.550.000-53 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Описание товара

Описание реле РЭС-90 ЯЛ4.550.000-53

Параметры и характеристики реле РЭС-90 ЯЛ4.550.000-53:

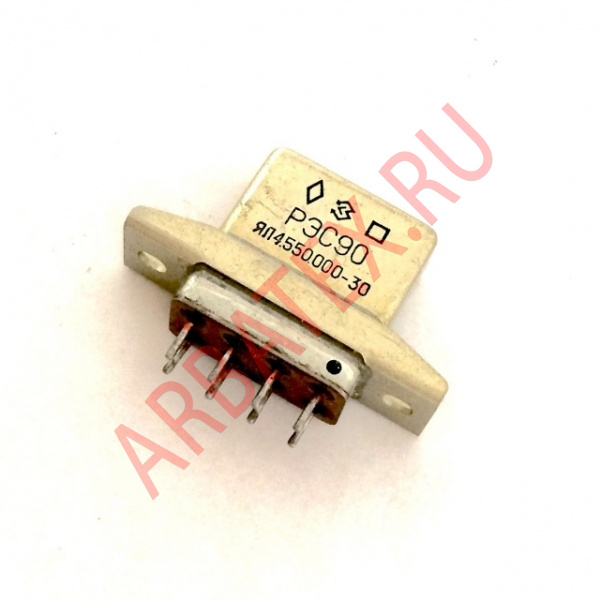

Реле РЭС-90 ЯЛ4.550.000-53 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-90 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.013ТУ.

Технические характеристики реле РЭС-90 ЯЛ4.550.000-53:

Номер паспорта реле	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Ток		Время		Сопротивление контактов	Диапазон коммутации
				Ток		Время			Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	мА	мА	мс	мс	Ом	А	В
РЭС-90 ЯЛ4.550.000	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-01	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-02	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-03	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-04	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-05	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-06	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-07	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-08	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-09	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-10	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-11	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-12	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-13	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-14	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-15	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-16	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-17	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-18	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-19	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-20	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-21	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-22	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-23	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-30	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-31	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-32	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-33	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-34	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-35	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-36	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-37	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-38	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-39	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-40	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-41	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-42	2П	22…34	540…660	19,0	2,8	10,0	5,0	1,0	0,06….3,0	1,2…130
РЭС-90 ЯЛ4.550.000-43	2П	22…34	540…660	19,0	2,8	10,0	5,0	0,4	10^-6…0,1	0,05…34
РЭС-90 ЯЛ4.550.000-50	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-51	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-52	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-53	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-54	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-55	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-56	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-57	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-58	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-59	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-60	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90 ЯЛ4.550.000-61	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-66	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-67	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-68	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-69	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-70	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-71	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10^-6…0,1	0,05…36
РЭС-90 ЯЛ4.550.000-72	2П	22…34	540…660	19,0	2,8	10,0	5,0	1,0	0,06….3,0	1,2…130
РЭС-90 ЯЛ4.550.000-73	2П	22…34	540…660	19,0	2,8	10,0	5,0	0,4	10^-6…0,1	0,05…34
