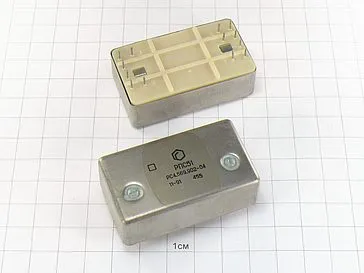

РПС51 РС4.569.902-04

Описание реле РПС51 РС4.569.902-04

Реле РПС51 РС4.569.902-04 имеет пылебрызгозащищенный корпус с двумя переключающими контактами, герконовое, одностабильное, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС51 РС4.569.902-04 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Характеристики реле РПС-51 РС4.569.902-04:

Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 1000
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
  - в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-51 - 50 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет

Параметры реле:

Номер паспорта реле РПС-51	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-51 РС4.569.902	4з	3,6…5,5	90 ±9	2,2	0,27	18,0	2,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-01	4р	3,6…5,5	90 ±9	2,5	0,25	21,0	2,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-02	3з + 1р	10,7…13,9	200 ±30	6,2	0,57	7,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-03	1з + 3р	10,7…13,9	200 ±30	6,2	0,57	7,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-04	2з + 2р	3,6…5,5	68 ±7	2,2	0,21	18,0	2,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-05	4з	10,1…15,1	200 ±30	5,5	0,58	7,0	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-06	4з	10,1…15,1	200 ±30	6,2	0,57	8,0	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-07	2з + 2р	10,7…13,9	200 ±30	6,2	0,57	8,0	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-08	2з + 2р	7,2…13,9	214 ±21	4,2	0,39	18,0	2,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-09	4з	20…30	790 ±118	11,8	1,2	6,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-10	4з	21,6…30	790 ±118	13,8	1,2	6,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-11	3з + 1р	23…30	790 ±118	13,5	1,25	7,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-12	1з + 3р	23…30	790 ±118	13,5	1,25	7,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-13	2з + 2р	23…30	790 ±118	13,5	1,25	7,5	1,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-14	4з	16…30	1100 ±165	9,0	0,95	15,0	2,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-15	4р	16…30	1100 ±165	10,3	0,9	18,0	2,5	<0,25	10-6...0,35	0,001…60
РПС-51 РС4.569.902-16	2з + 2р	16…30	1100 ±165	10,0	0,9	17,0	2,5	<0,25	10-6...0,35	0,001…60
