Описание товара:

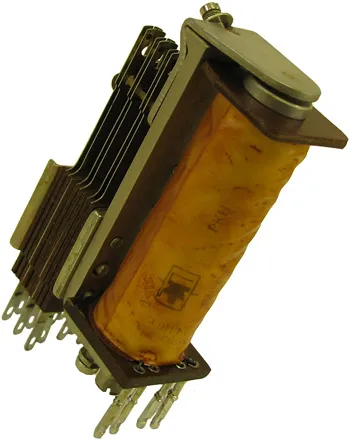

Открытое, нейтральное электромагнитное реле с круглым сердечником типа РКН предназначено для коммутации цепей постоянного и переменного тока, применяется в аппаратуре автоматики, эксплуатируемой на подвижных объектах, а также в различных установках связи, сигнализации и автоматики.

162.50 руб. / шт Цена не является конечной и требует уточнения у менеджера.

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Магнитная система реле состоит из корпуса Г-образной формы, согнутого из листовой стали толщиной 4 мм, сердечника диаметром 9 мм и якоря Г-образной формы.
Сердечник крепится к корпусу специальной стальной гайкой цилиндрической формы.
Якорь согнут из листовой стали толщиной 2 мм, он снабжен латунным штифтом отлипания и двумя эбонитовыми топочками для передачи усилий движущим штифтам контактных групп.
К лезвию ножевой опоры якорь прижимается стальной цилиндрической пружинкой с помощью специального винта. Регулировка хода производится путем изгибания якоря в специальном приспособлении.
Детали магнитопровода изготовлены из стали марки ЭА и покрыты никелем.
Для поглощения колебаний якоря и устранения вибрации контактных пружин при работе реле передняя щека катушки изготовлена из красной меди (толщина щеки 1,6 мм).
Обмотка изолирована от медной щеки дополнительной гетинаксовой щекой. Задняя щека катушки изготовлена из гетинакса толщиной 3 мм, в эту щеку запрессовано от двух до пяти выводных штифтов для подпайки концов обмотки.

Входные параметры:
Ток срабатывания: 1,2 - 420 мА
Рабочее напряжение: 0,6 - 150 В
Выходные параметры:
Допустимый ток: 0,01 - 2 А
Напряжение: 6 - 300 В
Габариты: 57 х 26,5 х 102 мм (В х Ш х Д)
Вес: не более 370 г
