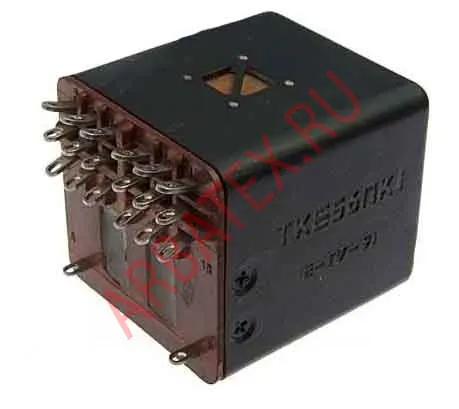

ТКЕ56ПК1

Каталог Реле ТКЕ56ПК1

ТКЕ56ПК1

Каталог Реле ТКЕ56ПК1

Характеристики

4830PWWFA

Описание

Описание реле ТКЕ56ПК1


ТКЕ56ПК1 реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ТКЕ56ПК1:


ТКЕ56ПК1
Реле электромагнитное коммутационное негерметичное ТКЕ56ПК1 предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ56ПК1
- Т - номинальное напряжение обмотки управления 27В переменного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 5 - указывает количество единиц данного разряда;
- 6П - обозначает количество переключающих контактов;
- К1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ56ПК1:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 16-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 20-220
Диапазон токов в цепи контактов, А ...... 0,05-5
Диапазон напряжений в цепи управления постоянного тока, В ...... 17,5-30
Количество коммутируемых цепей, шт ...... 6
Конструктивное исполнение ...... негерметичные
Масса - 0,18 кг.
