Описание Реле РПС55 РС4.569.906-10

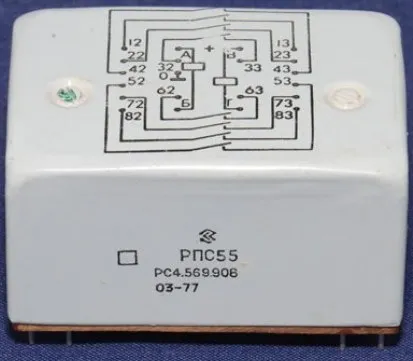

Реле РПС55 РС4.569.906-10 имеет пылебрызгозащищенный корпус с двумя переключающими контактами, герконовое, двухстабильное, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Реле РПС55 РС4.569.906-10 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Характеристики Реле РПС55 РС4.569.906-10:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 1000
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
- в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-55 - 80 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Параметры реле:
Номер паспорта реле
РПС-55 | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатывания | отпускания | срабатывания | отпускания | ток | напряжение |
|---|
| В | Ом | В | В | мс | мс | Ом | А | В |
|---|
| РПС-55 РС4.569.906 | 8з | 10,7…13,9 | 175 ±17,5 | 6,0 | 0,46 | 9,0 | 2,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-02 | 4з +4р | 10,7…13,9 | 175 ±17,5 | 6,0 | 0,32 | 9,0 | 2,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-05 | 6з + 2р | 10,7…13,9 | 175 ±17,5 | 6,0 | 0,32 | 9,0 | 2,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-06 | 2з + 6р | 16…30 | 790 ±118 | 9,5 | 0,46 | 25,0 | 3,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-09 | 8з | 20,4…26,4 | 555 ±83 | 11,9 | 0,82 | 10,0 | 2,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-10 | 6з + 2р | 20,4…26,4 | 555 ±83 | 11,9 | 0,57 | 10,0 | 2,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-11 | 4з +4р | 20,4…26,4 | 555 ±83 | 11,9 | 0,57 | 10,0 | 2,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-12 | 8з | 16…30 | 790 ±118 | 9,5 | 0,65 | 18,0 | 3,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-13 | 4з +4р | 16…30 | 790 ±118 | 9,5 | 0,46 | 25,0 | 3,5 | 0,25 | 10-6…0,35 | 0,001…60 |
| РПС-55 РС4.569.906-14 | 5з + 3р | 16…30 | 790 ±118 | 9,5 | 0,46 | 25,0 | 3,5 | 0,25 | 10-6…0,35 | 0,001…60 |
