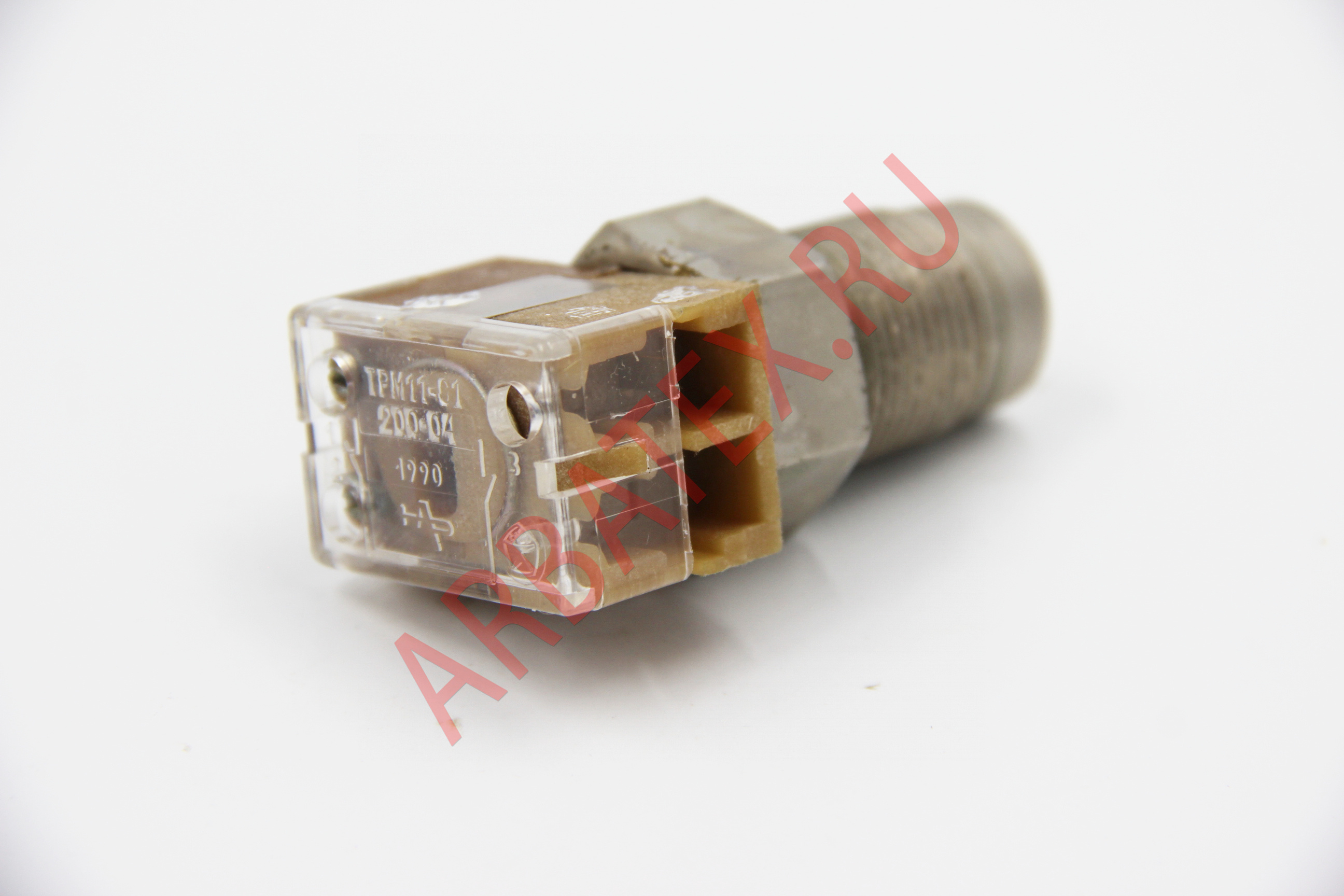

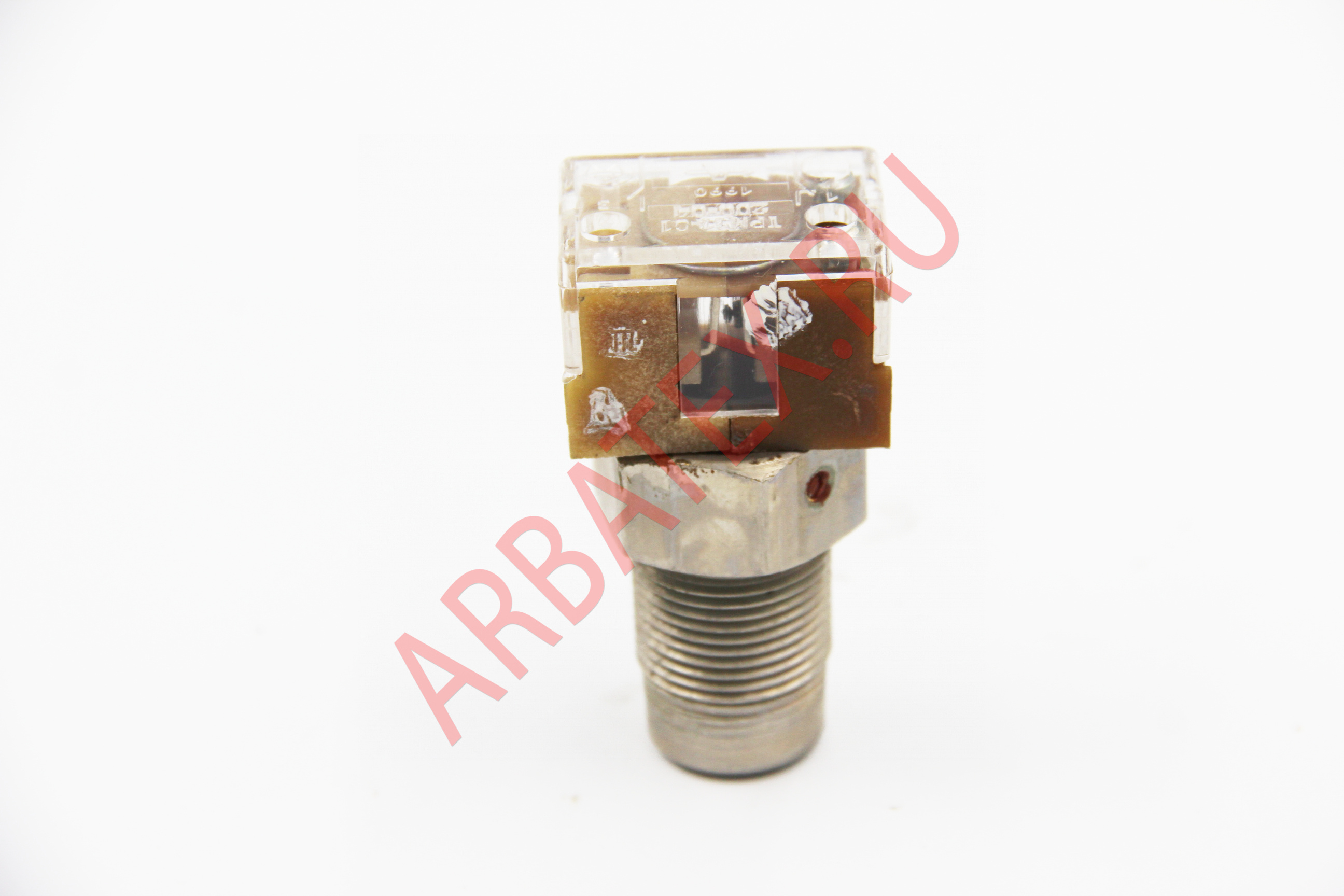

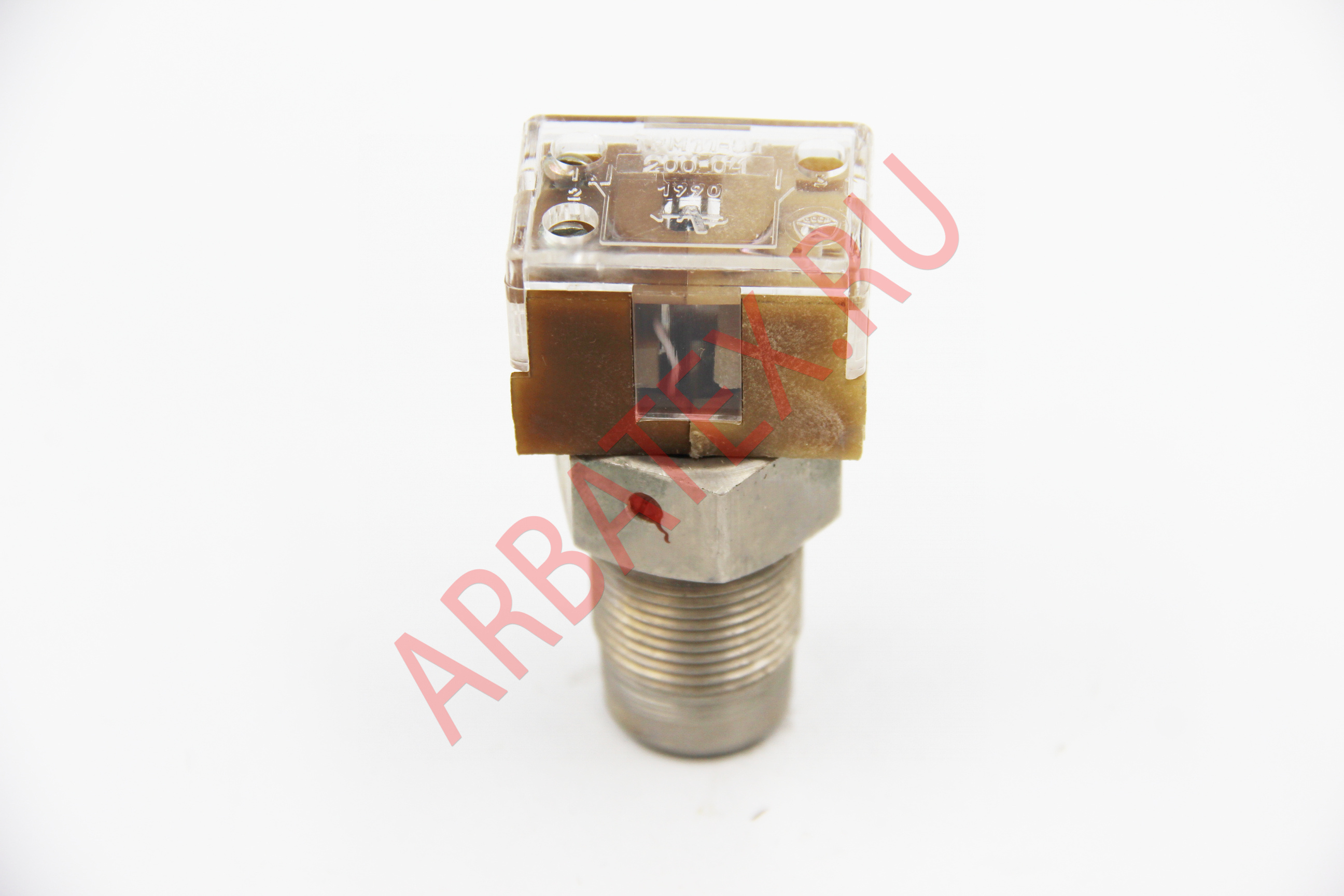

ТРМ11-01-200-04

Описание Реле ТРМ11-01-200-04

ТРМ11-01 200-04 реле поляризованное двухпозиционное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики Реле ТРМ11-01-200-04:

Ток:
- срабатывания - не более 6 мА;
- отпускания - 1 А;
- рабочий - от 15 мА до 20 мА.
Чувствительность реле ТРМ (статическая):
- количество ампер-витков - от 22 до 28;
- от 2,7 мВт до 4,5 мВт.
Номинальное возбуждение - 90 ампер-витков.
Контактное давление - от 6 гс до 40 гс.
Расстояние между контактами - 0,10 мм.
Количество витков в одной обмотке - 2300.
Контактное давление реле ТРМ при отсутствии тока в обмотках соответственно - от 4 гс до 8 гс.
Количество гнезд специальной соединительной колодки для включения реле в схему - 8.
Наибольшая частота работы - 100 Гц.
Допустимая нагрузка обмотки - 2 Вт.
Параметры магнита:
- сечение - 3×8 мм;
- длина - 90 мм.
Параметры проволоки реле ТРМ:
- марка - ПЭВ;
- диаметр - 0,13 мм.
Воздушный зазор реле ТРМ между:
- магнитом и якорем - от 0,10 мм до 0,15 мм;
- полюсным наконечником и якорем - 0,2 мм.
Параметры сердечника:
- длина - 40 мм.
- сечение - 3×6 мм.
Параметры якоря:
- среднее сечение - (2×0,75)×7 мм;
- длина, по которой проходит магнитный поток - 13 мм.
Регулировка реле ТРМ - нормальная, нейтральная.
Рабочее положение - вертикальное или горизонтальное.
Индуктивность:
- при 50 Гц - 1,2 Гн;
- при 25 Гц - 1,5 Гн.
Допустимое напряжение прочности - 600 В.
Наибольшее напряжение на обмотке и контактах - 120 В.
Номинальная величина тока в цепи контактов - 0,06 А.
