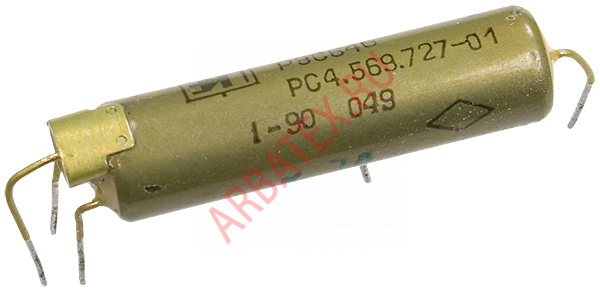

РЭС-64Б РС4.569.727-01

Описание Реле РЭС64Б РС4.569.727-01

РЭС64Б РС4.569.727-01 реле слаботочное электромагнитное герконовое  применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики Реле РЭС64Б РС4.569.727-01:

Технические характеристики реле РЭС-64Б РС4.569.724-01:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 408-552;
Напряжение срабатывания, В ...... 3,6;
Напряжение отпускания, В ...... 0,2;
Рабочее напряжение, В ...... 4,5-5,3;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности:
- между разомкнутыми контактами реле ...... 10;
 - между токоведущими элементами, токоведущими элементами и корпусом ...... 5;
 - при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях:
- между токоведущими элементами, между токоведущими элементами и корпусом -350;
 - между разомкнутыми контактами ...... 200;
- в условиях повышенной влажности ...... 180;
- при пониженном атмосферном давлении ...... 180;
Время непрерывного или суммарного нахождения обмотки под напряжением не более ...... 100 ч;
Время отпускания ...... 0,3 мс;
Материал контакта ...... Зл999,9;
Сопротивление электрического контакта не более ...... 0,2 Ом;
Масса реле не более ...... 6 г.
