Описание

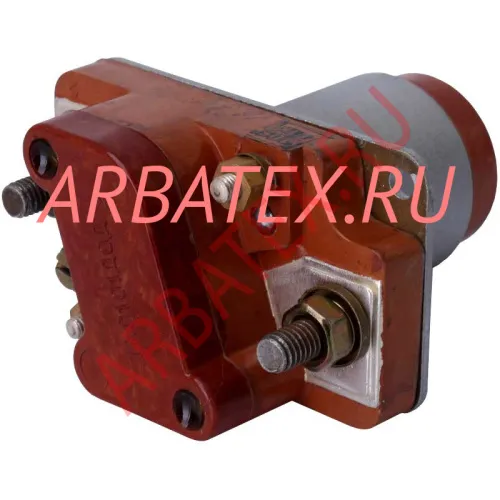

Электромагнитный одноцепевой контактор, который предназначен для работы в электросистемах объектов авиационной техники, оборудовании общего и специального назначения, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи, при отсутствии управляющего напряжения — контакты размыкаются.
Более точная информация и цена по телефону на сайте. Купить данную позицию и другие электрические электронные компоненты а нашем магазине Вы можете через нашу корзину или сделав звонок на номер 8-912-751-33-24. Для заказа позиций указывайте Ваше количество и наименование.
Гарантия на все товары составляет 1 год.
Делаем доставку по городам и регионам: Москва, Тверь, Тула, Брянск, Липецк, Смоленск, Нижний Новгород, Ярославль, Вологда, Санкт-Петербург, Петрозаводск, Казань, Ульяновск, Пенза, Самара, Саратов, Волгоград, Ростов-на-Дону, Краснодар, Ставрополь, Владикавказ, Махачкала, Уфа, Оренбург, Челябинск, Мурманск, Салехард, Ханты-Мансийск, Омск, Тюмень, Барнаул, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Владивосток, Майкоп, Улан-Удэ, Горно-Алтайск, Назрань, Нальчик, Элиста, Черкесск, Петрозаводск, Сыктывкар, Йошкар-Ола, Саранск, Якутск, Казань, Кызыл, Ижевск, Чебоксары, Благовещенск, Архангельск, Астрахань, Белгород, Владимир, Воронеж, Иваново, Калининград, Калуга, Петропавловск-Камчатский, Кемерово, Киров, Кострома, Курган, Курск, Магадан, Великий Новгород, Новосибирск, Орел, Пермь, Псков, Рязань, Южно-Сахалинск, Екатеринбург, Тамбов, Томск, Анадырь и т.д.
Параметры и характеристики

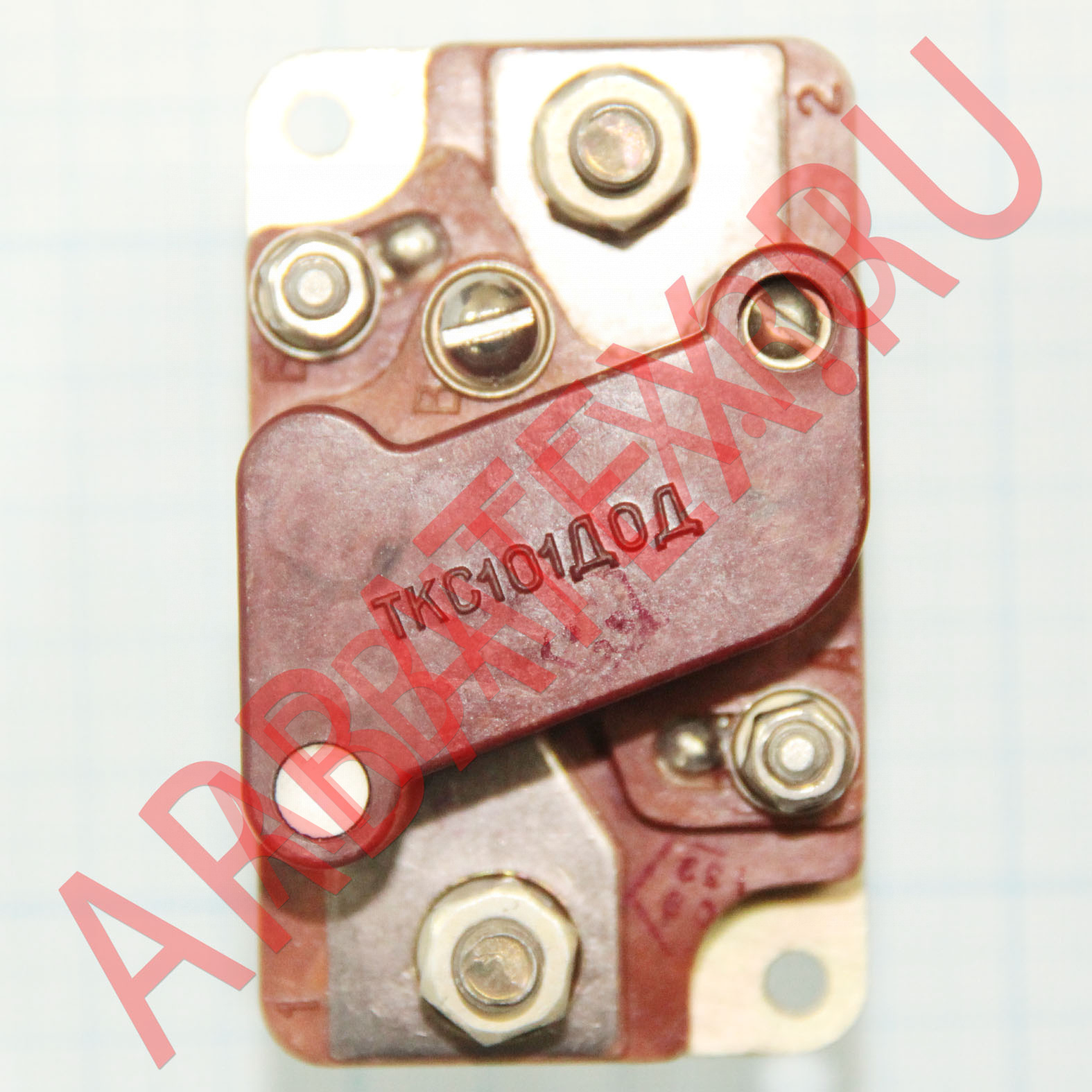

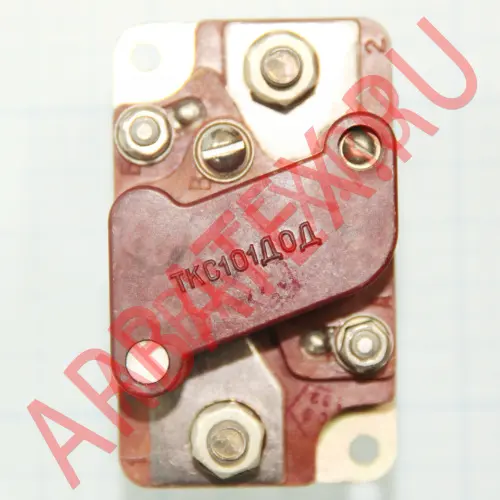

Контакторы одноцепевые включающие ТКС101ДОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.
Структура условного обозначения:
ТКС101ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С
Основные технические характеристики ТКС101ДОД:
Имеет один независимый замыкающий контакт с двойным разрывом цепи на ток 100 А и вспомогательный вывод на ток 5 А
Номинальное напряжение коммутируемой цепи постоянного тока, В ...... 27
Номинальная величина тока коммутируемой цепи, А ...... 100
Номинальное напряжение в цепи управления контактором ...... 27
Ток, потребляемый электромагнитом, А, не более ...... 0,35
Ток в цепи вспомогательного вывода, А ...... 0,2-5
Время срабатывания, мсек:
- при включении ...... 15
- при отключении ...... 25
Допустимая частота срабатываний, раз в минуту ...... 4
температуры окружающего воздуха ...... от +85 до -60°С
Масса — 370 г
Изделия всегда на складе в наличии.
Изделия состоят из:
- Шинка блок-контакта
- Прокладки, регулирующие в блок контакте зазор контактный
- Корпус
- Полюс
- Возвратная пружина
- Сердечник
- Фланец
- Шайбы, регулирующие усилие возвратной пружины
- Панель
- Шайбы, регулирующие контактный зазор
- Подвижная контактная шинка
- Буферная пружина
- Шайбы, необходимые для регулировки усилия буферной пружины
- Крышка
- Силовой винт
- Неподвижная контактная шинка
- Плита
- Втулка
- Шток
- Катушка
- Изоляционная шайба
- Угольник
- Колпачок
- Панель блок-контакта
- Пружина блок контакта
