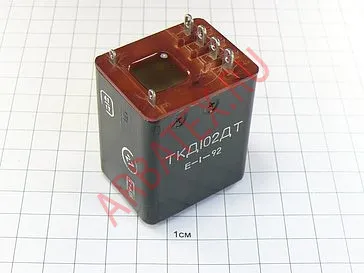

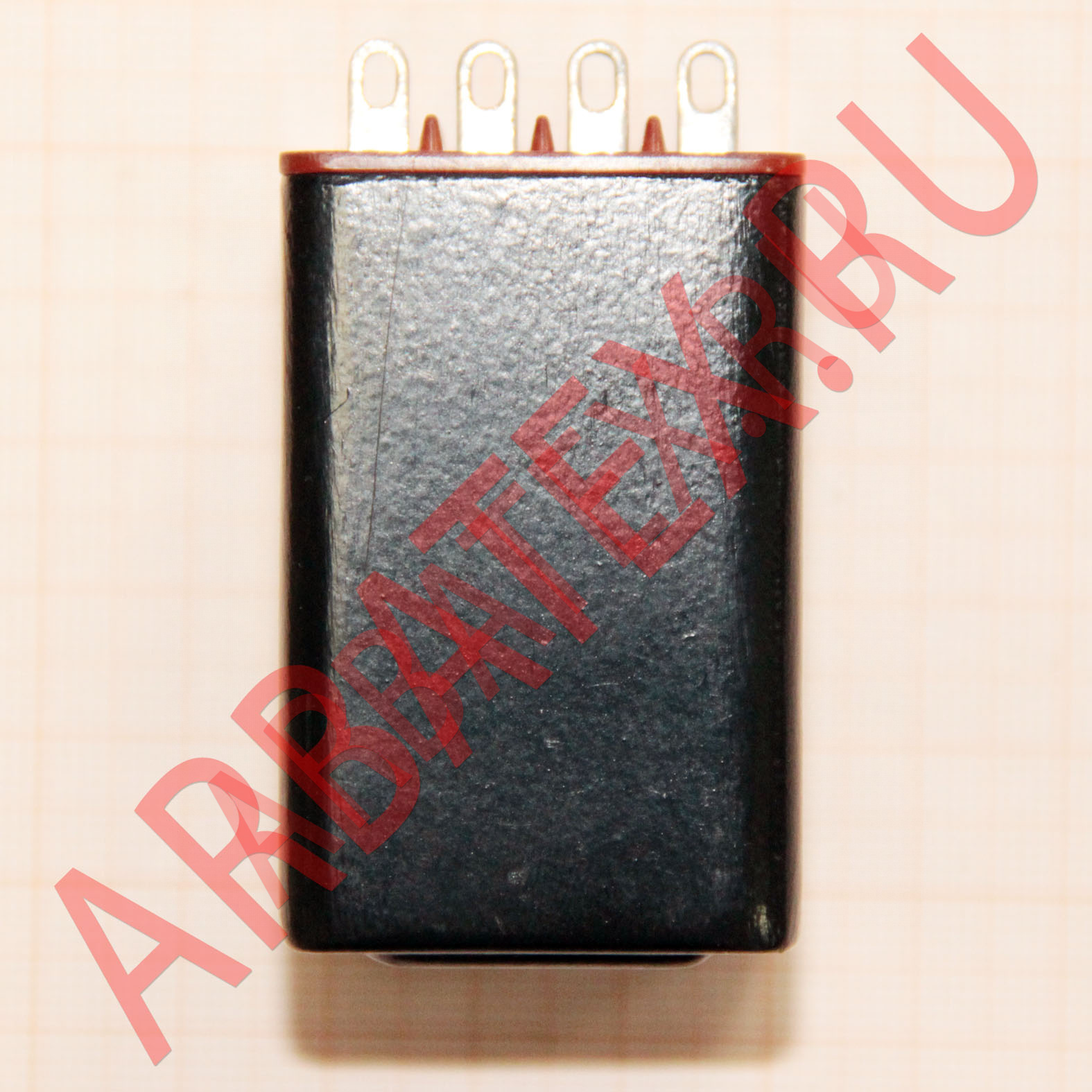

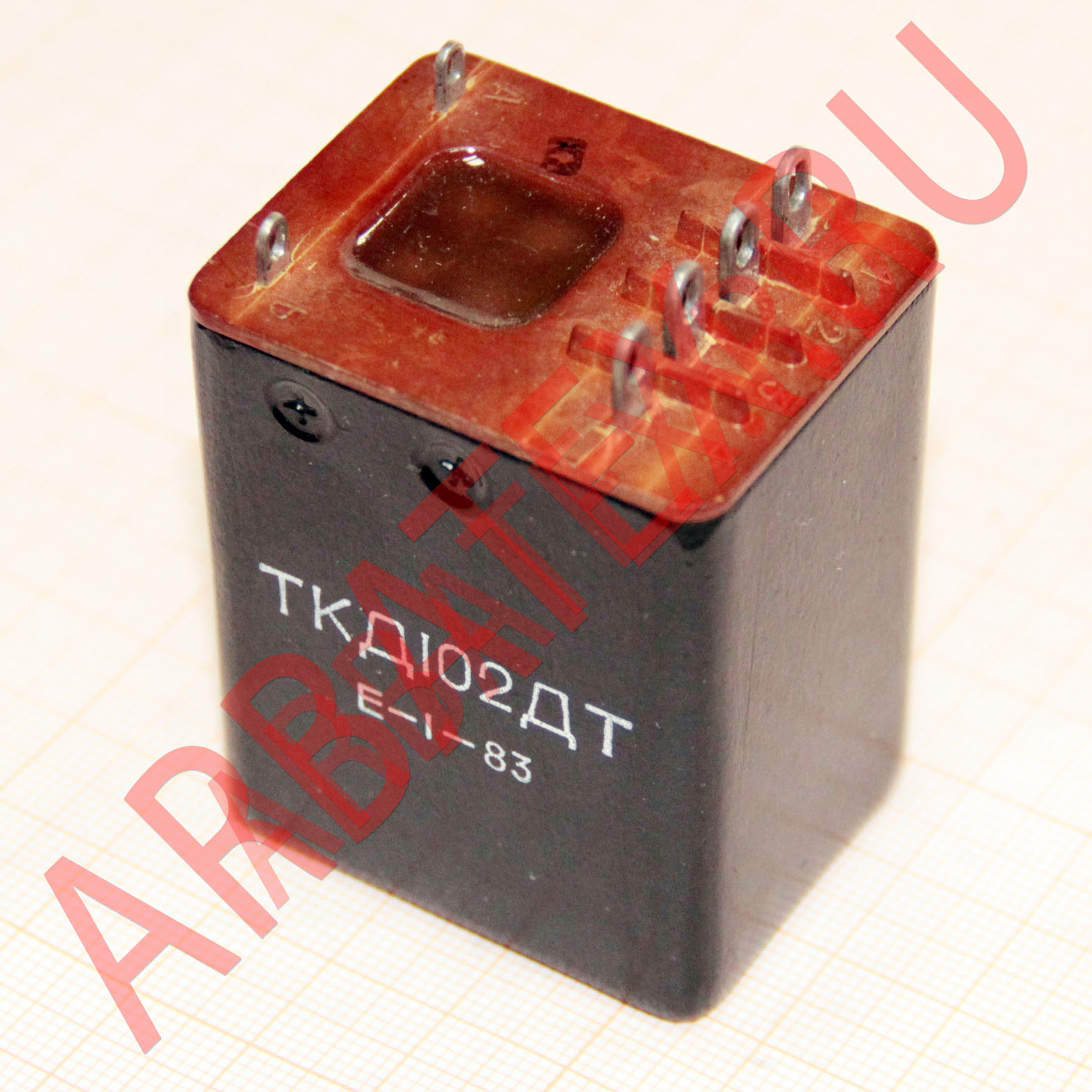

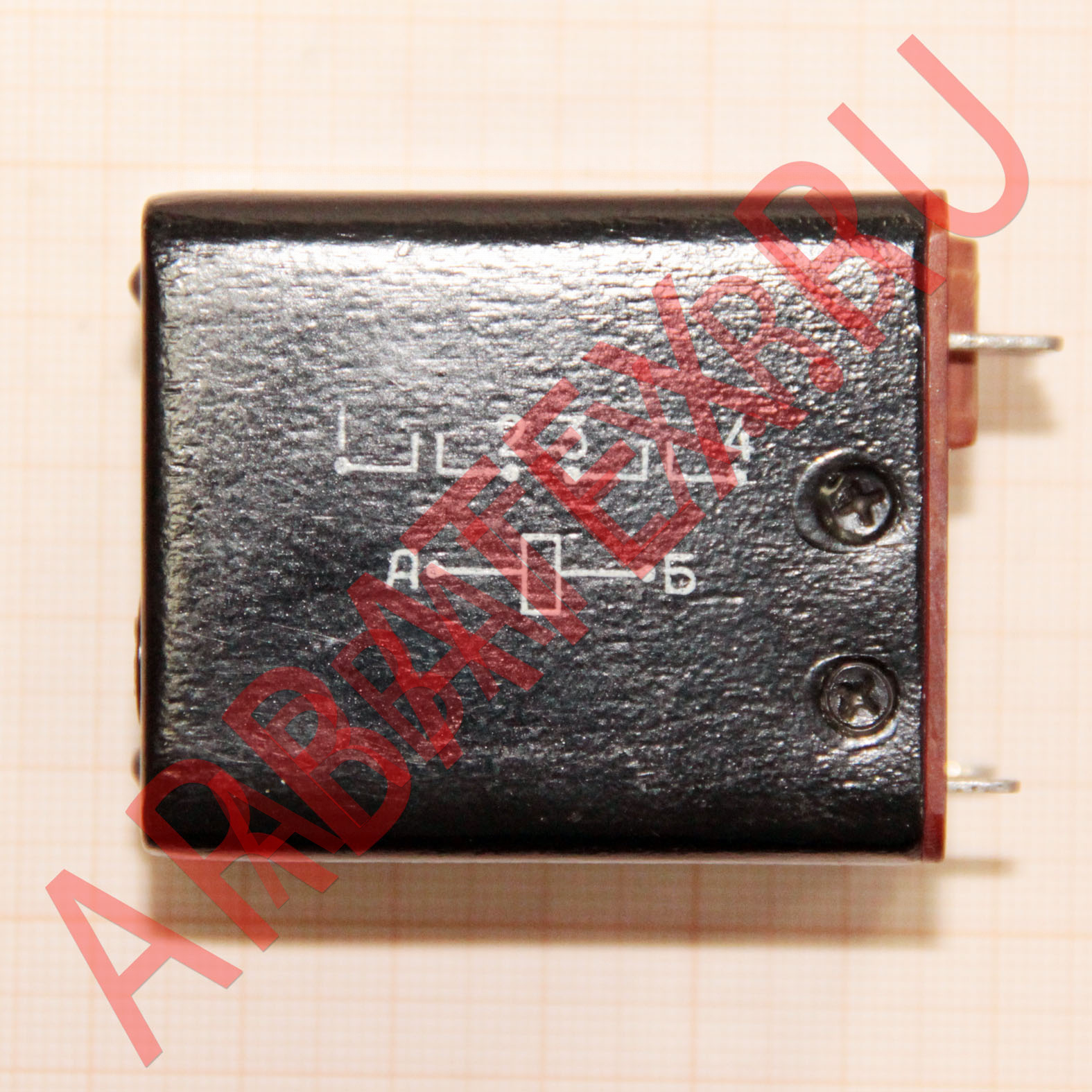

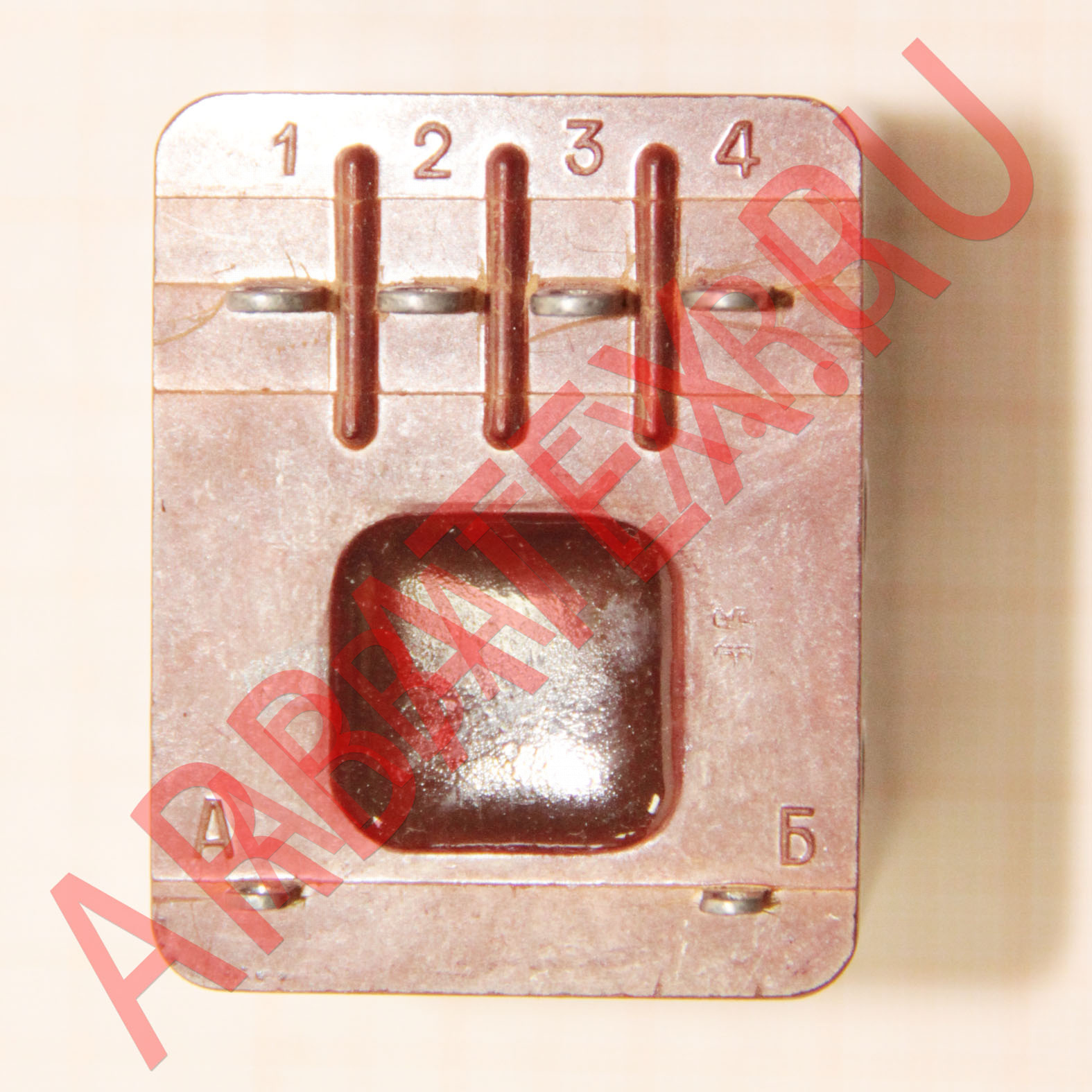

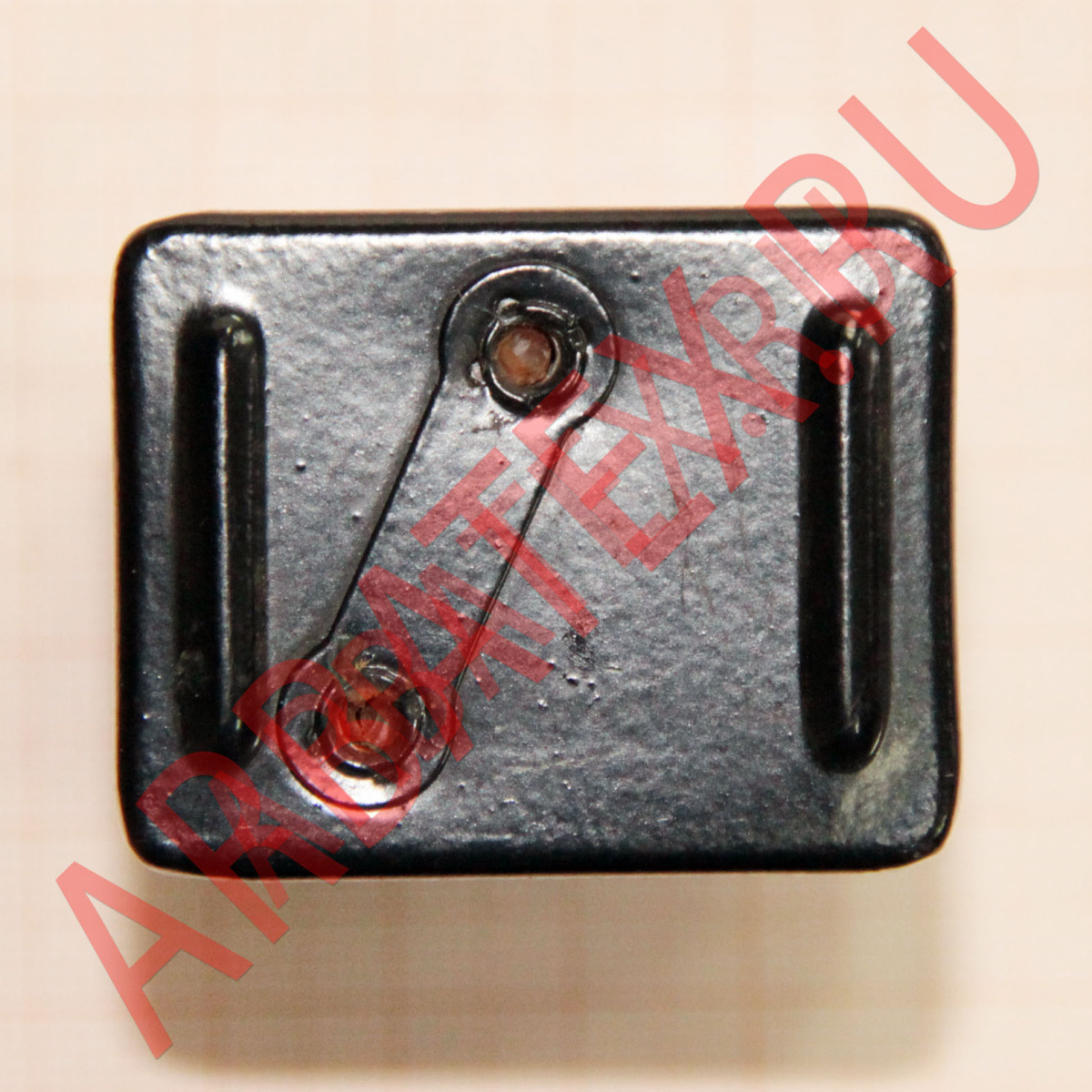

ТКД102ДТ контактор

Описание

ТКД102ДТ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Структура условного обозначения:

- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Е - единицы;
     - буква Д - десятки;
     - буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 2 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- Т - дополнительные конструктивные особенности.

Основные технические характеристики

Ток коммутации, А ...... 10
Напряжение коммутации, В:
     - постоянного тока ...... 30
     - переменного тока ...... 200В 400Гц
Число коммутируемых цепей ...... 2
Режим работы ...... продолжительный
Габаритные размеры - 34х43х60 мм.
Масса - 0,125 кг.
