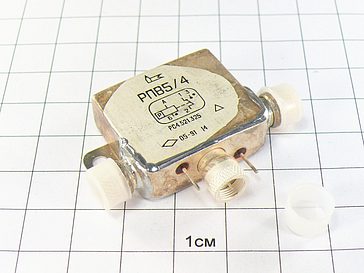

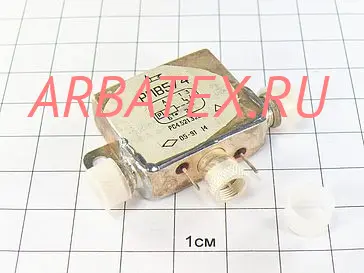

Описание реле РПВ-5/4 РС4.521.325

РПВ-5/4 РС4.521.325 реле негерметичное, высокочастотное, поляризованное, двухпозиционное, с одним переключающим контактом применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РПВ-5/4 РС4.521.325:


Реле РПВ-5/4 РС4.521.325 негерметичное, высокочастотное, поляризованное, двухпозиционное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 500 МГц при мощности до 24 Вт и частотой до 1000 МГц при мощности до 2 Вт.
Реле РПВ-5/4, РПВ5/7 соответствует требованиям ГОСТ 16121-86 и техническим условиям Бг0.452.002 ТУ.

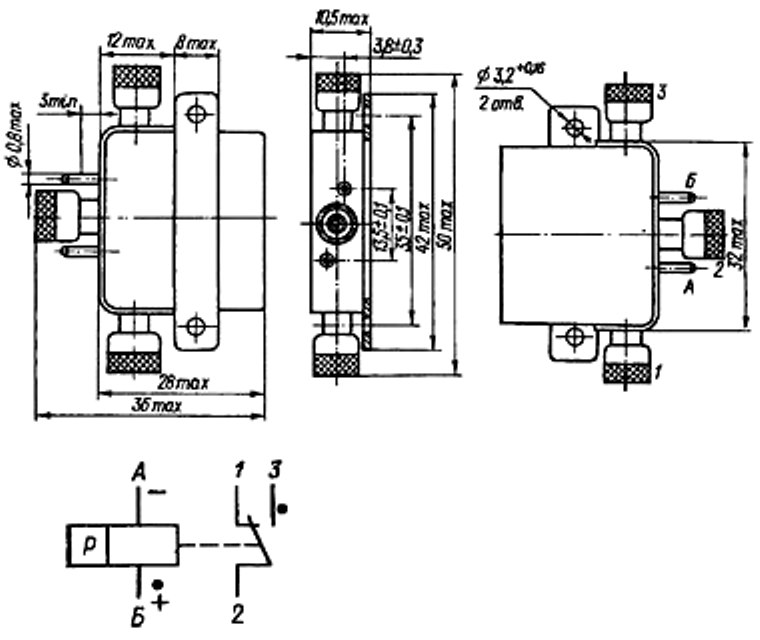

Конструктивные данные.
При подаче напряжения положительной полярности на вывод Б обмотки и напряжения отрицательной полярности на вывод А обмотки замыкаются контакты 2 и 5 и размыкаются контакты 1 и 2 у реле РПВ-5/4 и РПВ-5/7.
При подаче на выводы А и Б обмотки напряжения обратной полярности реле РПВ-5/7 не срабатывает, а у реле РПВ-5/4 замыкаются контакты 1 и 2 и размыкаются контакты 2 и 5.
Реле РПВ-5/7 - одностабильное, реле РПВ-5/4 - двустабильное.

Технические характеристики.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими Элементами, между токоведущими элементами и корпусом, МОм:
- в нормальных климатических условиях (обмотка обесточена) - 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- между контактами в нормальных климатических условиях (обмотка обесточена) - 500
в условиях повышенной влажности:
  - между контактами, между контактами и корпусом - 10
  - между обмоткой и корпусом - 5
Испытательное переменное напряжение между токоведущими элементами, токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - при пониженном атмосферном давлении - 180
Суммарное время нахождения обмотки под напряжением при максимальной температуре - 500 ч при скважности 1,5 - 3.
Масса реле не более 30 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
