Описание реле ПКЕ22ПОДГ

ПКЕ22ПОДГ реле электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ПКЕ22ПОДГ:


ПКЕ22ПОДГ

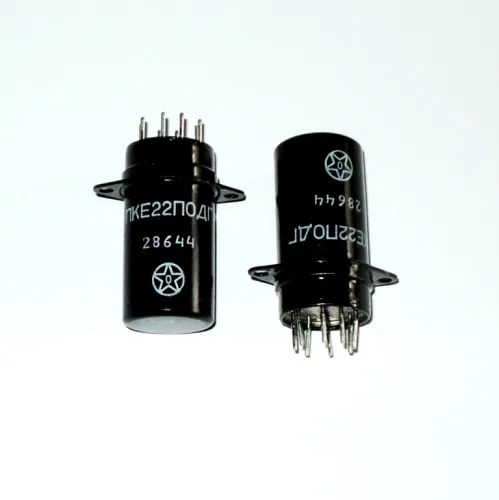

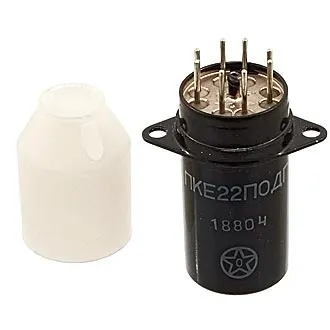

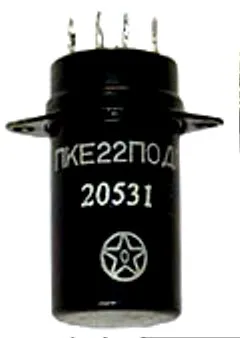

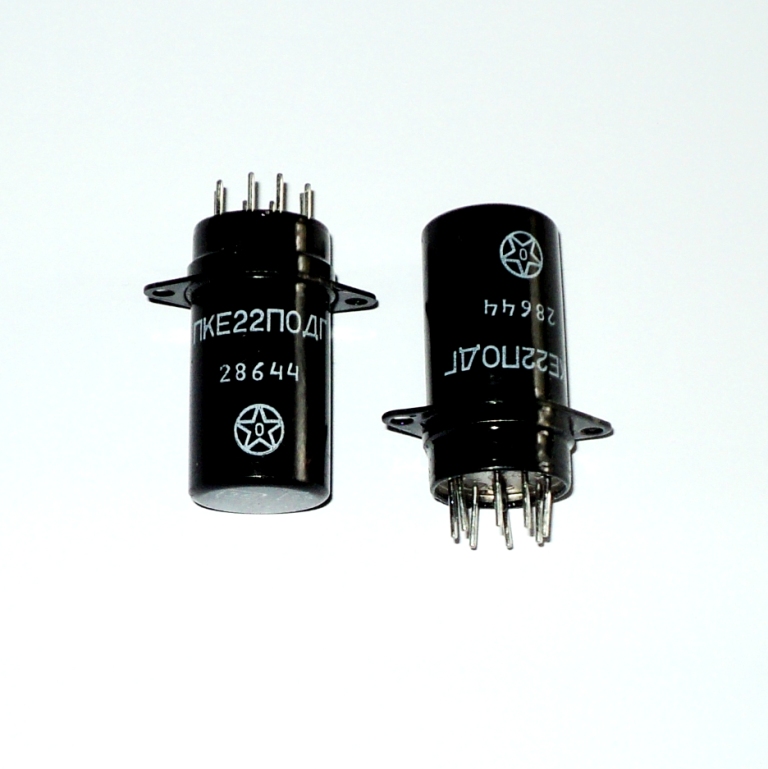

Реле электромагнитное коммутационное нейтральное ПКЕ22ПОДГ предназначено для работы в электросистемах объектов авиационной техники, эксплуатируемых в любых климатических условиях.

Структура условного обозначения:
ПКЕ22ПОДГ
- П - номинальное напряжение обмотки управления 18в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
-  максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.

Основные технические характеристики реле ПКЕ22ПОДГ:
Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27
Номинальное напряжение цепи управления (постоянный ток), В ...... 18
Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,11
Напряжение срабатывания реле в нагретом состоянии в нормальных условиях, не более, В ...... 18
Напряжение отпускания реле в нагретом состоянии в нормальных условиях, не более - 6,5
Конструктивное исполнение - герметичные.
Габаритные размеры - 34х22,2х48,6 мм.
