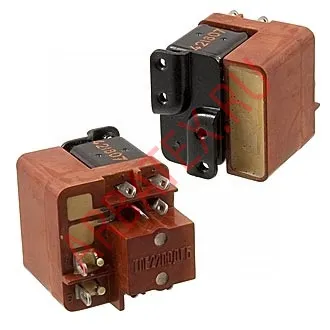

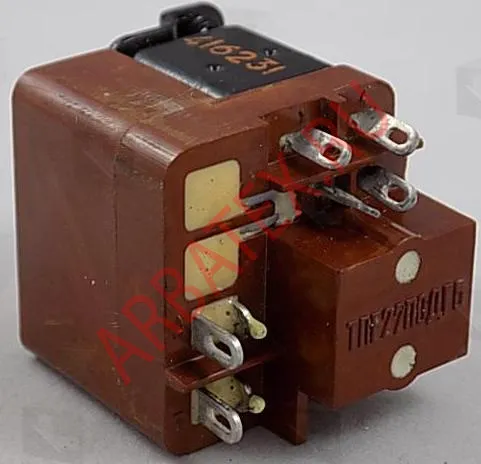

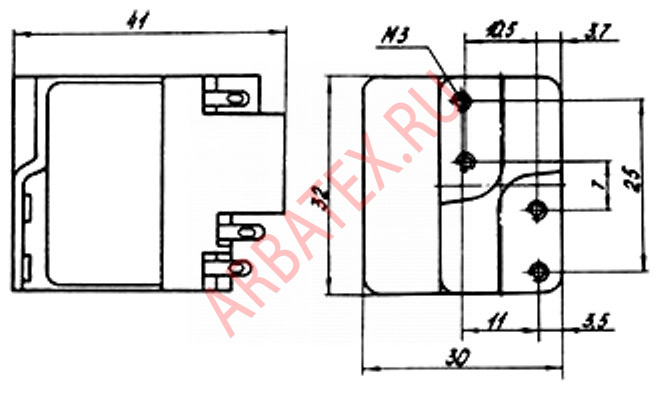

Описание реле ТПЕ22ПОДГБ
ТПЕ22ПОДГБ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТПЕ22ПОДГБ:
ТПЕ22ПОДГБ
Реле электромагнитное коммутационное нейтральное ТПЕ22ПОДГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТПЕ22ПОДГБ
- Т - номинальное напряжение обмотки управления 27в;
- П - коммутационное реле с питанием цепи управления переменным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные;
- Б - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле ТПЕ22ПОДГБ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 18-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,05-5
Диапазон напряжений в цепи управления постоянного тока, В ...... 32-40
Количество коммутируемых цепей, шт ...... 2
Конструктивное исполнение ...... герметичные
Масса, - 0,06 Кг.
