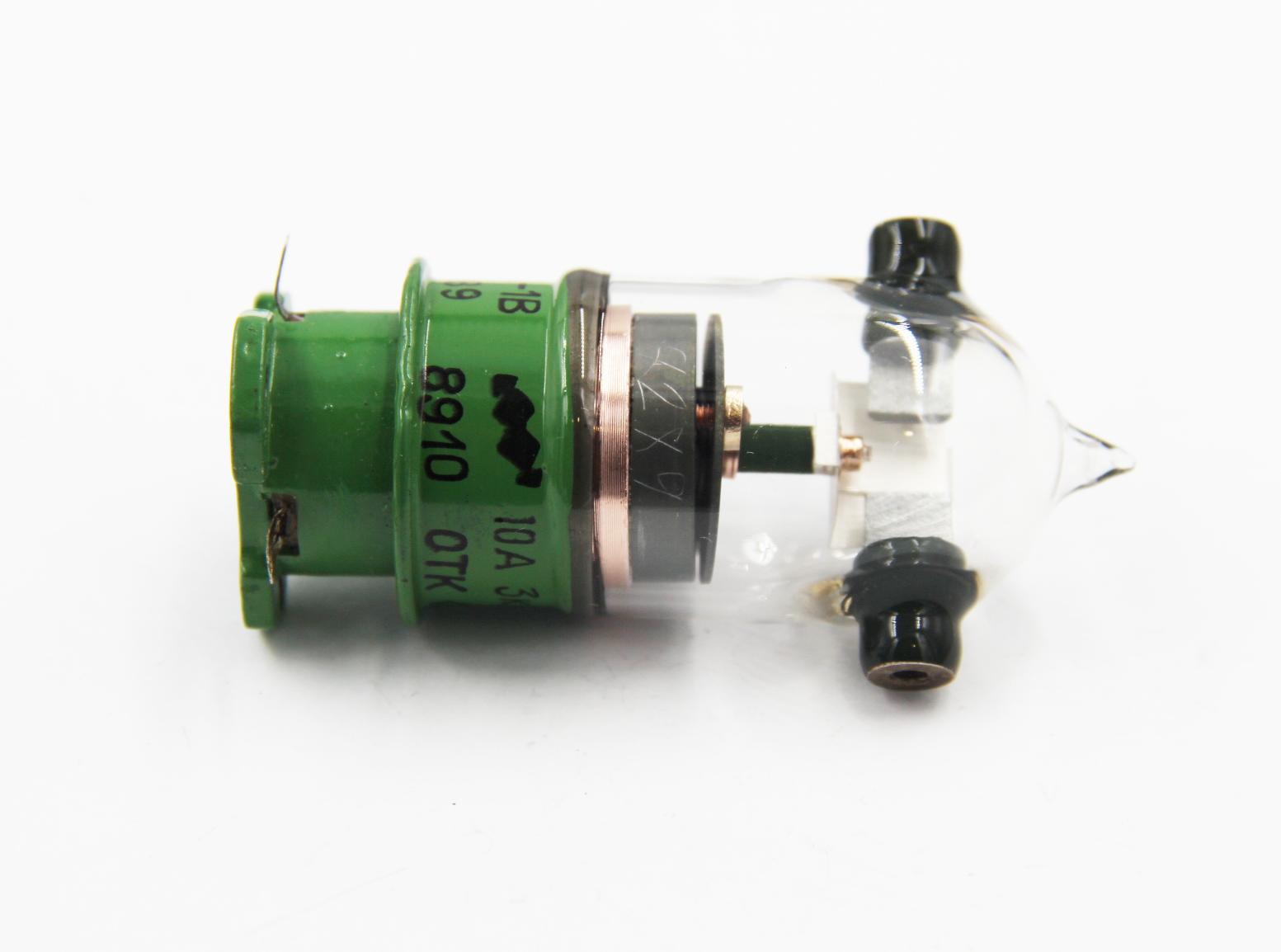

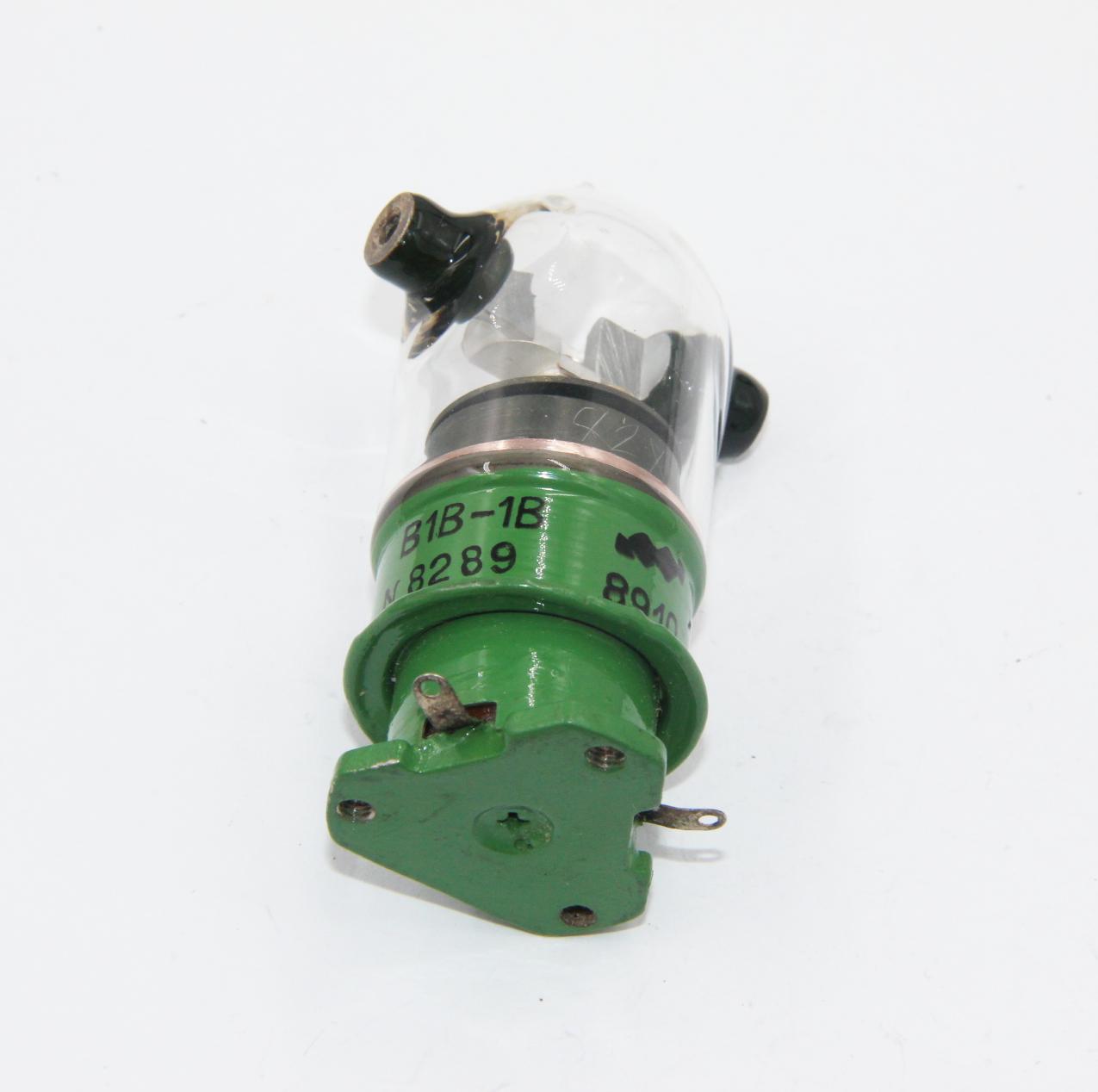

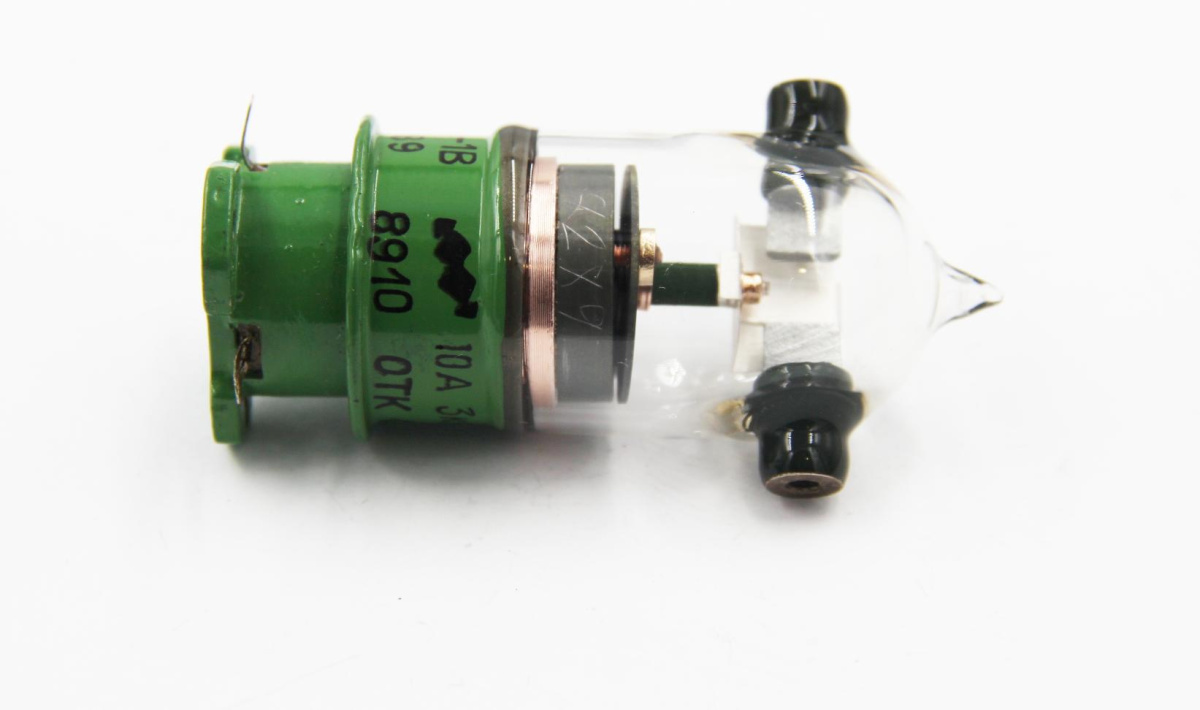

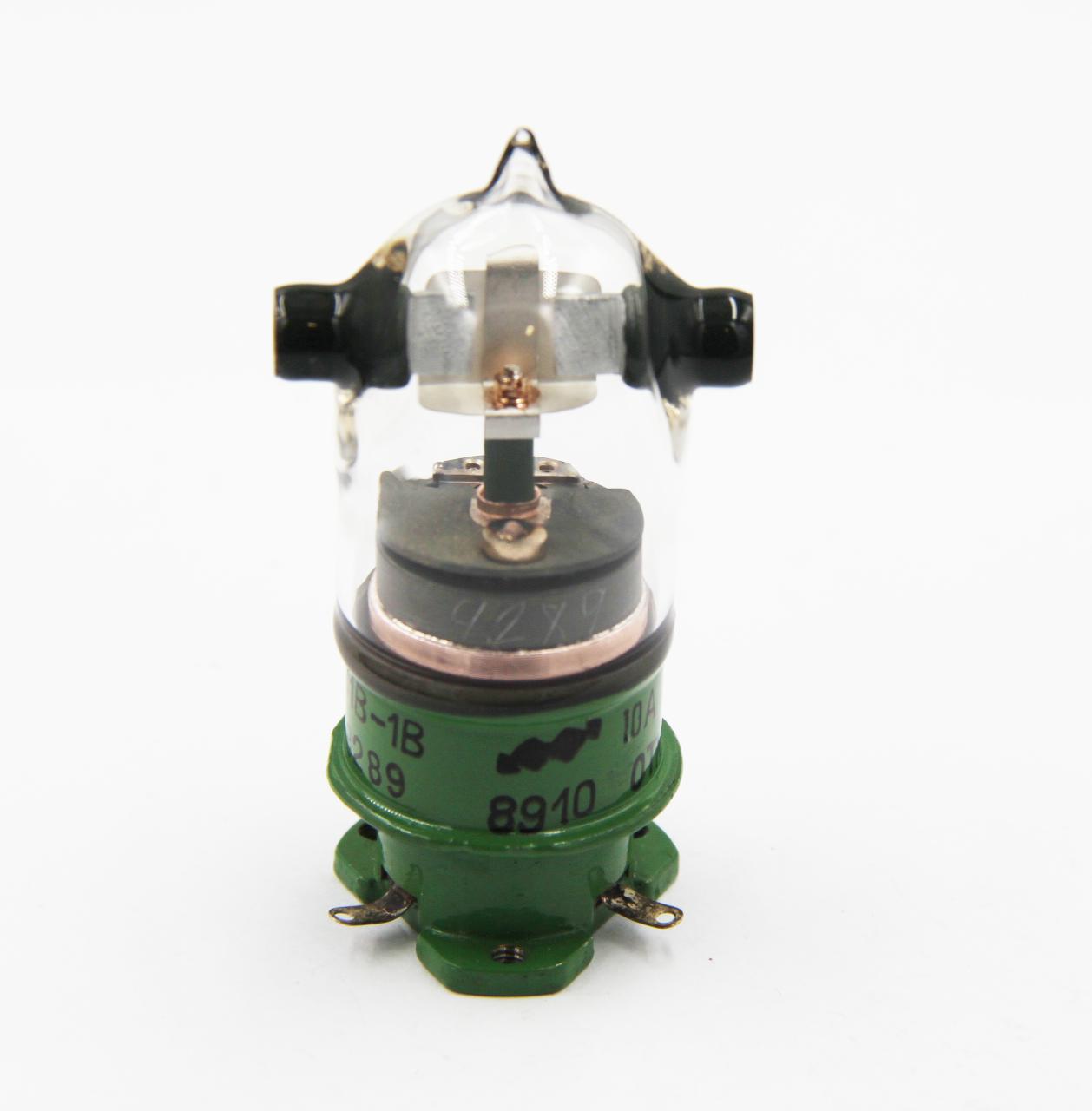

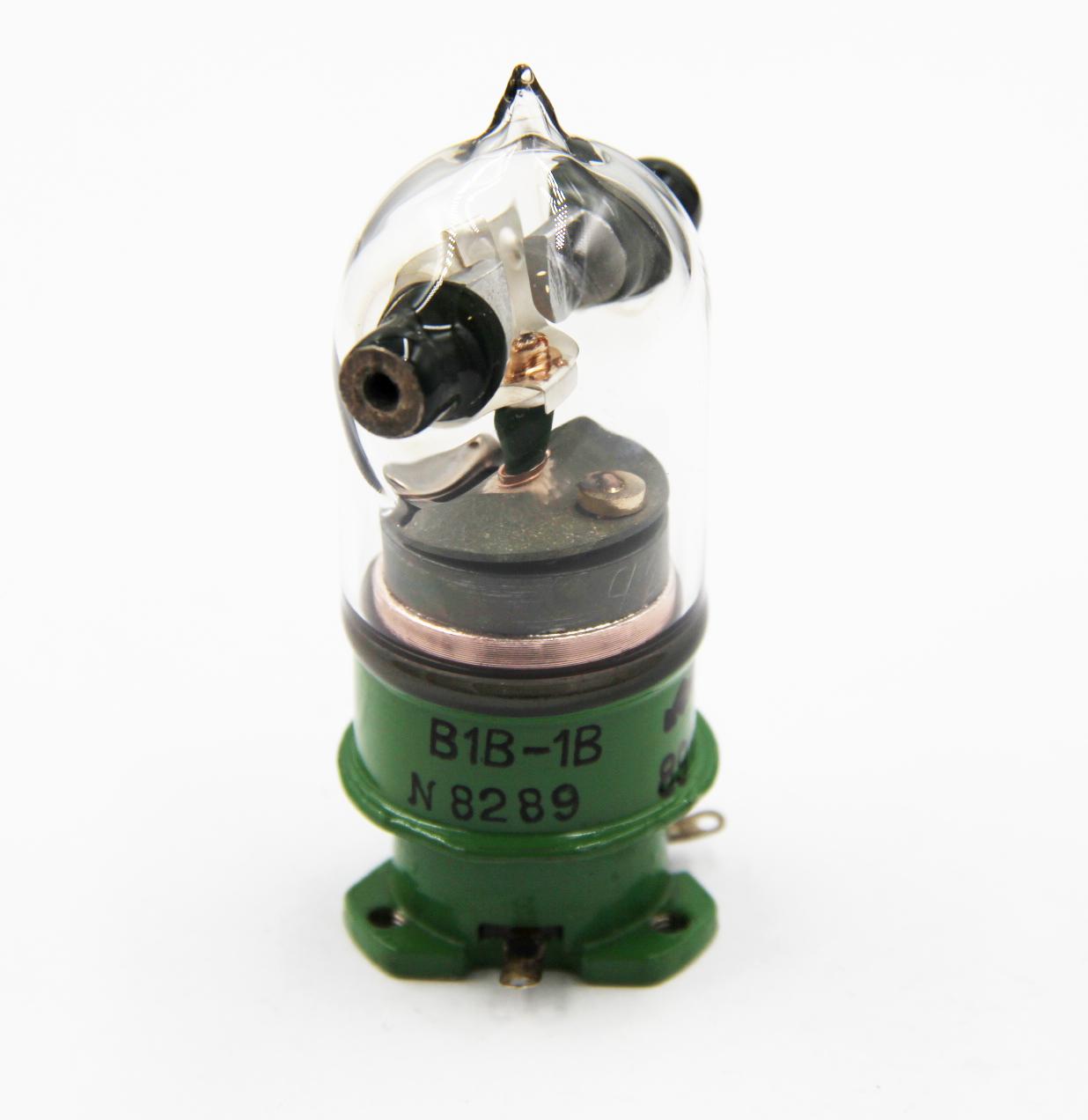

В1В-1В реле вакуумное

Описание

В1В-1В 10А 3кВ реле вакуумное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики

Вакуумный выключатель В1В-1В 10А 3кВ предназначен для работы в высокочастотных цепях в режиме бестоковой коммутации.

Основные технические и эксплуатационные характеристики В1В-1В:
рабочее напряжение (действующее) на частоте 30 МГц ...... 3 кВ
пропускаемый ток на частоте 30 МГц ...... 10 А
номинальное напряжение питания ...... 27 В
напряжение срабатывания ...... 18 В
напряжение отпускания ...... 4 В
потребляемый ток ...... 90-100 мА
время срабатывания ...... 20 мс
сопротивления замкнутых контактов ...... 0,02 Ом
сопротивление обмотки ...... 255-280 Ом
электрическая прочность обмотки ...... 500 В
частота переключения ...... 5 Гц
температурный диапазон ...... 60… +100 С
количество срабатываний ...... 100000
