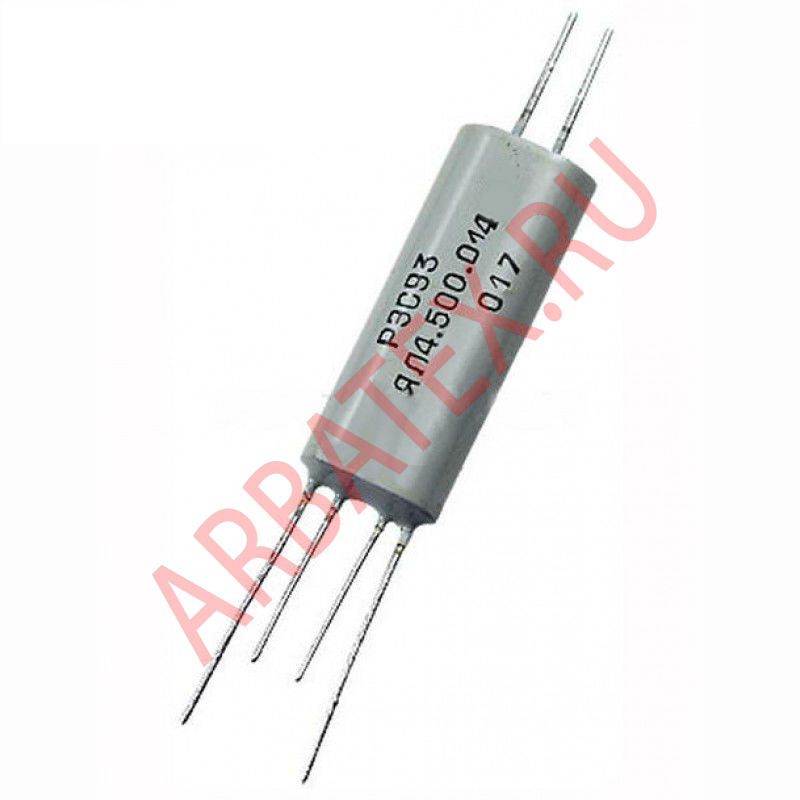

Описание реле РЭС-93 ЯЛ4.500.014-03
РЭС-93 ЯЛ4.500.014-03 реле герконовое, электромагнитное, постоянного тока применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-93 ЯЛ4.500.014-03:
РЭС-93 ЯЛ4.500.014-03
Электромагнитное герконовое реле РЭС-93 ЯЛ4.500.014-03 постоянного тока с двумя замыкающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 10000 Гц.
Технические условия: ЯЛ0 450.032 ТУ
Масса реле - 2,8 г.
| Номер паспорта реле | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатывания | отпускания | срабатывания | отпускания | ток | напряжение |
|---|
| В | Ом | В | В | мс | мс | Ом | А | В |
|---|
| РЭС-93 ЯЛ4.500.014 | 2з | 4…5,5 | 145 ±21 | 2,3 | 0,3 | 1,0 | 0,3 | 0,4 | 5x10-6…0,1 | 5x10-2…40 |
| РЭС-93 ЯЛ4.500.014-01 | 2з | 4,75…5,25 | 280 ±42 | 3,0 | 0,45 | 1,0 | 0,3 | 0,4 | 5x10-6…0,1 | 5x10-2…40 |
| РЭС-93 ЯЛ4.500.014-02 | 2з | 11,3…13,9 | 1040 ±156 | 6,4 | 0,9 | 1,0 | 0,3 | 0,4 | 5x10-6…0,1 | 5x10-2…40 |
| РЭС-93 ЯЛ4.500.014-03 | 2з | 23…29,7 | 3650 ±730 | 13,3 | 1,7 | 1,0 | 0,3 | 0,4 | 5x10-6…0,1 | 5x10-2…40 |
