РЭС-80 ДЛТ4.555.014-05

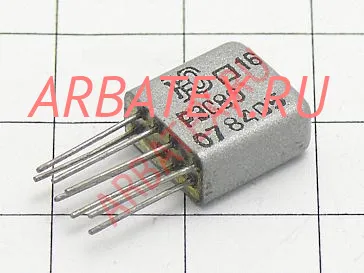

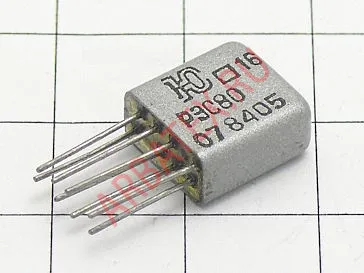

Описание реле РЭС-80 ДЛТ4.555.014-05

РЭС80 ДЛТ4.555.014-05 реле  слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

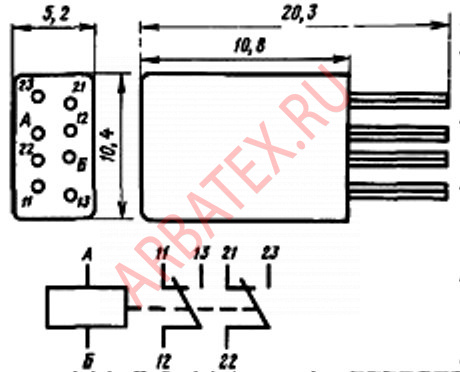

Параметры и характеристики реле РЭС-80 ДЛТ4.555.014-05:

Реле РЭС-80 ДЛТ4.555.014-05 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС-80 соответствует требованиям ГОСТ16121-86 и техническим условиям ДЛТ0.455.001 ТУ.

Технические характеристики реле РЭС-80 ДЛТ4.555.014-05:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 1530-1955;
Ток срабатывания, мА ...... 7,5;
Ток отпускания, мА ...... 2,21;
Рабочее напряжение, В ...... 24,3-29,7;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) ...... 200;
  - в условиях повышенной влажности ...... 10;
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением не менее 0,5 ч) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях:
    - между токоведущими элементами и корпусом ...... 200;
    - между токоведущими элементами ...... 180;
  - в условиях повышенной влажности ...... 150;
  - при пониженном атмосферном давлении ...... 150;
Масса реле:
  - РЭС-80 не более ...... 2 г;
  - РЭС-80-1 не более ...... 2,5 г;
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) ...... 20 лет.


Параметры РЭС-80:

Номер паспорта реле РЭС-80	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Ток		Время		Сопротивление контактов	Диапазон коммутации
				срабатыв.	отпускания	срабатыв.	отпускания		ток	напряжение
		В	Ом	мА	мА	мс	мс	Ом	А	В
РЭС-80 ДЛТ4.555.014	2П	27 ±2,7	1570…1955	7,5	1,8	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-01	2П	15 ±1,5	549…571	13,0	3,2	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-02	2П	6,3 ±0,63	94,5…115,5	30,0	7,0	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-03	2П	4 ±0,4	49,5…60,5	40,0	10,0	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-04	2П	3 ±0,3	27…33	53,0	13,0	5,0	3,0	0,5	0,01…1,0	6…60
РЭС-80 ДЛТ4.555.014-05	2П	27 ±2,7	1570…1955	7,5	1,8	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-06	2П	15 ±1,5	549…571	13,0	3,2	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-07	2П	6,3 ±0,63	94,5…115,5	30,0	7,0	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-08	2П	4 ±0,4	49,5…60,5	40,0	10,0	5,0	3,0	0,25	5x10-6…0,1	0,05…36
РЭС-80 ДЛТ4.555.014-09	2П	3 ±0,3	27…33	53,0	13,0	5,0	3,0	0,25	5x10-6…0,1	0,05…36
