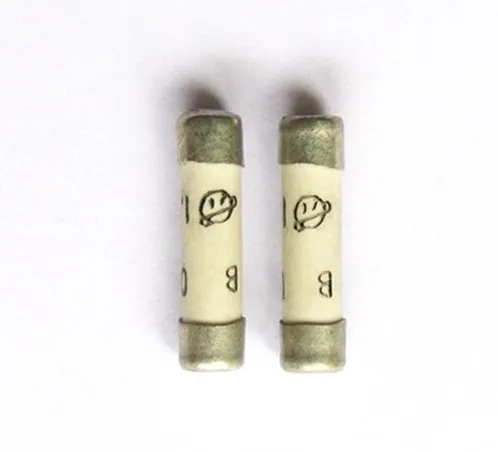

Корпус плавких вставок изготавливается из высокопрочной керамики. Внутри размещен легкоплавкий элемент, соединяющий торцевые токопроводящие контакты. Предохранители ВП2Б-1, ВП2Б-1В относятся к невосстанавливаемым устройствам защиты, после перегорания плавкого элемента вставку необходимо заменить.
Вставки ВП2Б-1, ВП2Б-1В устанавливаются с помощью специализированных держателей.
Технические параметры на вставку плавкую ВП2Б-1В 8А:
• Номинальный ток срабатывания .......... 8 А;
• Рабочее напряжение .......... 250 В;
• Электрическая прочность изоляции .......... 900 В;
• Время срабатывания при Inom-2.75 для приемки «1» и «3» .......... не более 1,0 с;
• Время срабатывания при Inom-2.75 для приемки «7».......... не более 1,0 с;
• Диапазон рабочих температур ......... -60…+100 °C;
• Материал корпуса ......... керамика;
• Габаритные размеры) ..........5,2х20 мм;
• Масса предохранителя ..........2 г.
Минимальный срок сохраняемости вставок плавких ВП2Б-1В для приемки "1" и "3" - 20 лет, для приемки "7" - 25 лет.
