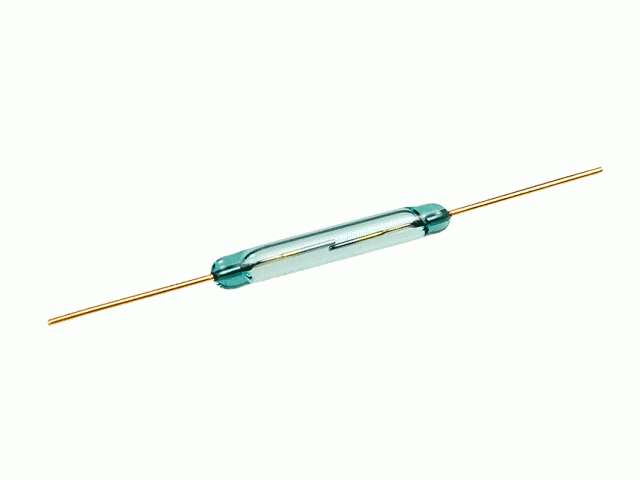

КЭМ-2 гр.А геркон

Описание

КЭМ-2 гр.А геркон переключающий применяется для магнитоуправляемого замыкания и размыкания электрических цепей.

Параметры и характеристики

Магнитоуправляемый герметизированный контакт (геркон) КЭМ-2 гр.А предназначен для коммутации электрических цепей постоянного и переменного токов при активной и индуктивной нагрузках.
Технические условия ОДО. 360.038 ТУ.

Технические характеристики геркона КЭМ-2:
Коммутируемая мощность, Вт, не более ...... 10
Диапазон коммутируемого тока, А ...... 1·10-4 ... 0,5
Диапазон коммутируемого напряжения, В ...... 0,05-180
Сопротивление, Ом, не более ...... 0,25
Сопротивление изоляции, МОм, не менее ...... 1000
Электрическая прочность изоляции, Вэфф/Впост, не менее ...... 180/250
Диапазон МДС срабатывания
     - гр.0 ...... 1--25
     - гр.А ...... 21-42
     - гр.Б ...... 32-64
МДС отпускания, не менее
     - гр.0 ...... 5-23
     - гр.А ...... 7-38
     - гр.Б ...... 10-58
Время срабатывания, мс, не более ...... 1,0
Время отпускания, мс, не более ...... 0,5
Масса, г, не более ...... 0,33

Условное обозначение в документации:
Геркон КЭМ-2 В гр.А ОД0.360.038ТУ
Расшифровка: геркон КЭМ-2 всеклиматического исполнения группы А. Без буквы "В" - геркон климатического исполнения УХЛ2.1.
Вместо группы допускается указывать диапазон МДС срабатывания.
