ВЛ-69 0.1-9.9 сек 24В реле времени

Описание реле ВЛ-69 0.1-9.9сек 24в

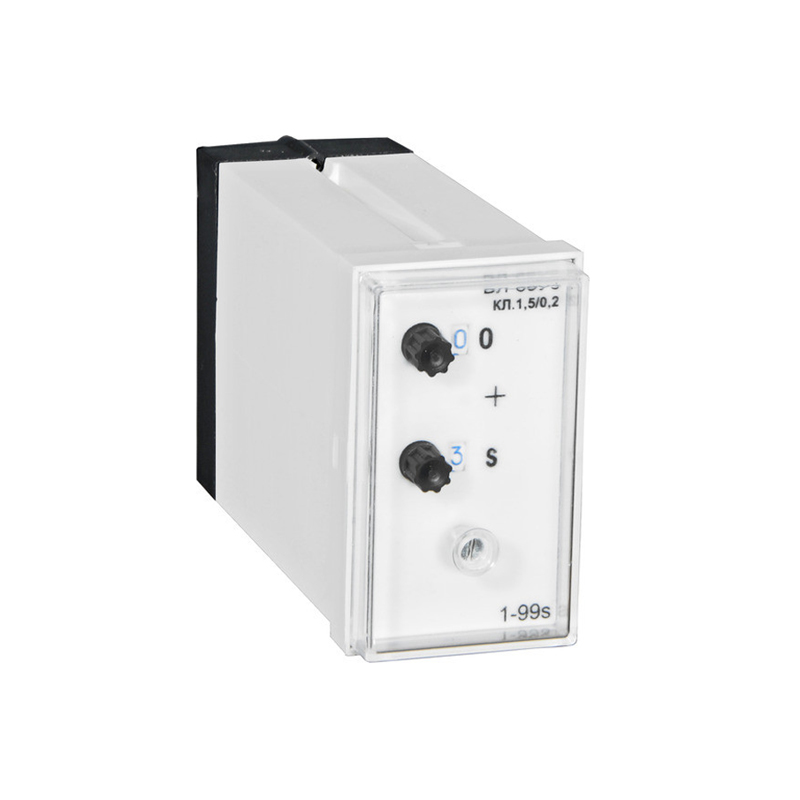

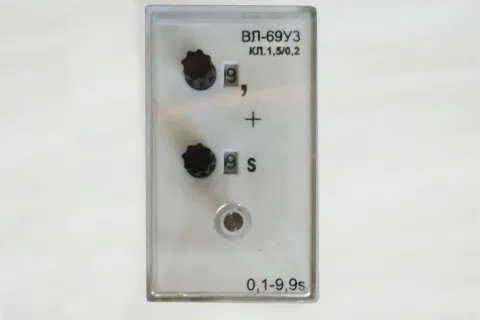

ВЛ-69 0.1-9.9сек 24В реле времени применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ВЛ-69 0.1-9.9сек 24в:

Реле времени ВЛ-69 0.1-9.9сек 24в предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Условия эксплуатации реле времени ВЛ-69:
Диапазон рабочих температур от минус 40 до плюс 55°С;
Верхнее значение относительной влажности окружающего воздуха:
- для исполнения У3 - 98% при температуре 25°С;
- для исполнения Т3 - 98% при температуре 35°С;
Высота над уровнем моря - не более 2000м;
Окружащая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Технические характеристики реле времени ВЛ-69:
Нижний и верхний пределы уставок:
- 0.1-9.9 сек
- 1-99 сек
Регулировка выдержки времени ...... ступенчатая
Класс точности ...... 1.5/0.02
Время повторной готовности, сек ...... 0.1
Время возврата, сек ...... 0.07
Количество и тип контактов ...... 1з + 1р
Напряжение питания, В (постоянного тока) ...... 24, 27, 110, 220
Напряжение питания, В (переменного тока) ...... 110, 220, 230, 240
Допустимые отклонения напряжения питания, % ...... +10; -20
Потребляемая мощность (ac/dc), ВА/Вт ......4.5
Длительно допустимая сила тока выходной цепи, А ...... 4
Степень защиты реле:
   - ip40 ...... реле
   - ip20 ...... клеммника
Габаритные размеры, мм ...... 45х75х119
Масса - 0.28 кг.
