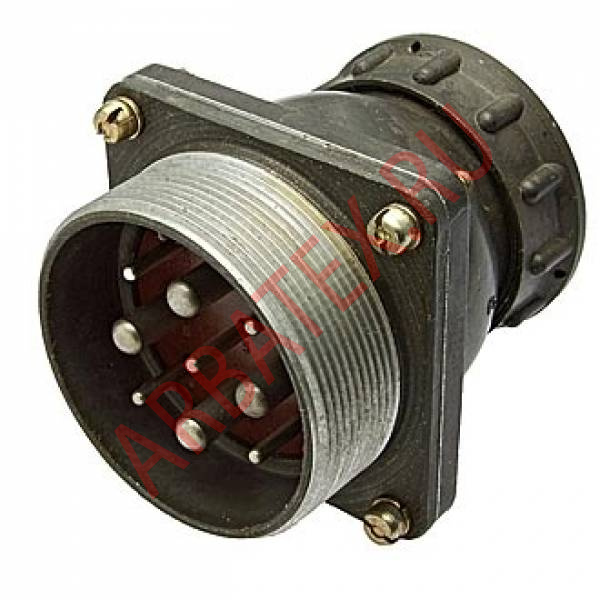

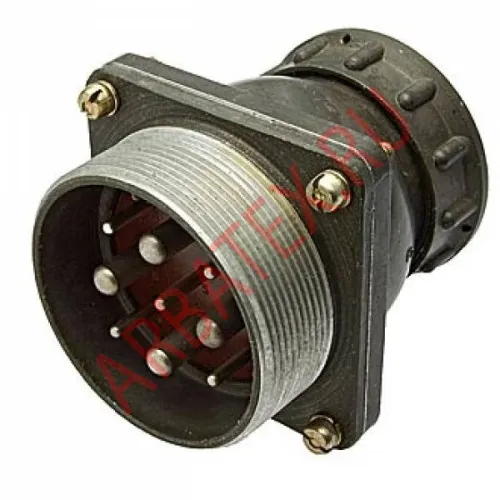

ШР48ПК9ЭШ7 вилка

ШР48ПК9ЭШ7 вилка приборная с прямым патрубком предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Условное обозначение:

Вилка ШР48ПК9ЭШ7, где:

ШР - тип соединителя.

48 - условный размер корпуса.

ПК - с прямым патрубком.

9 - количество контактов.

Э - для экранированного кабеля.

Ш - вилка.

7 - сочетания контактов.

Технические параметры соединителей ШР:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А:	20....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,5 мм           - диаметр контакта, 3,5 мм           - диаметр контакта, 5,5 мм           - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
