2РМ14КУН4Г1А1

Описание:

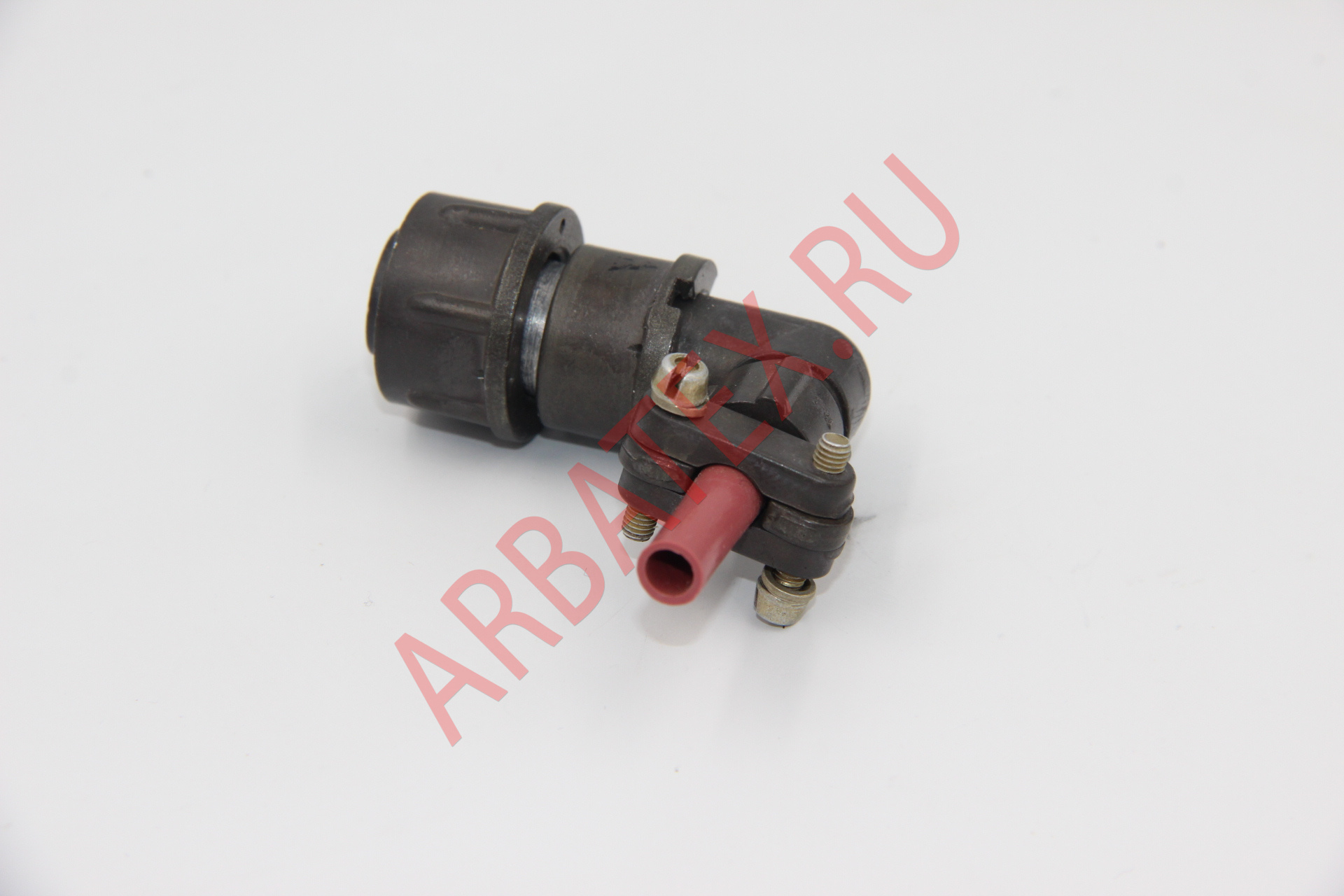

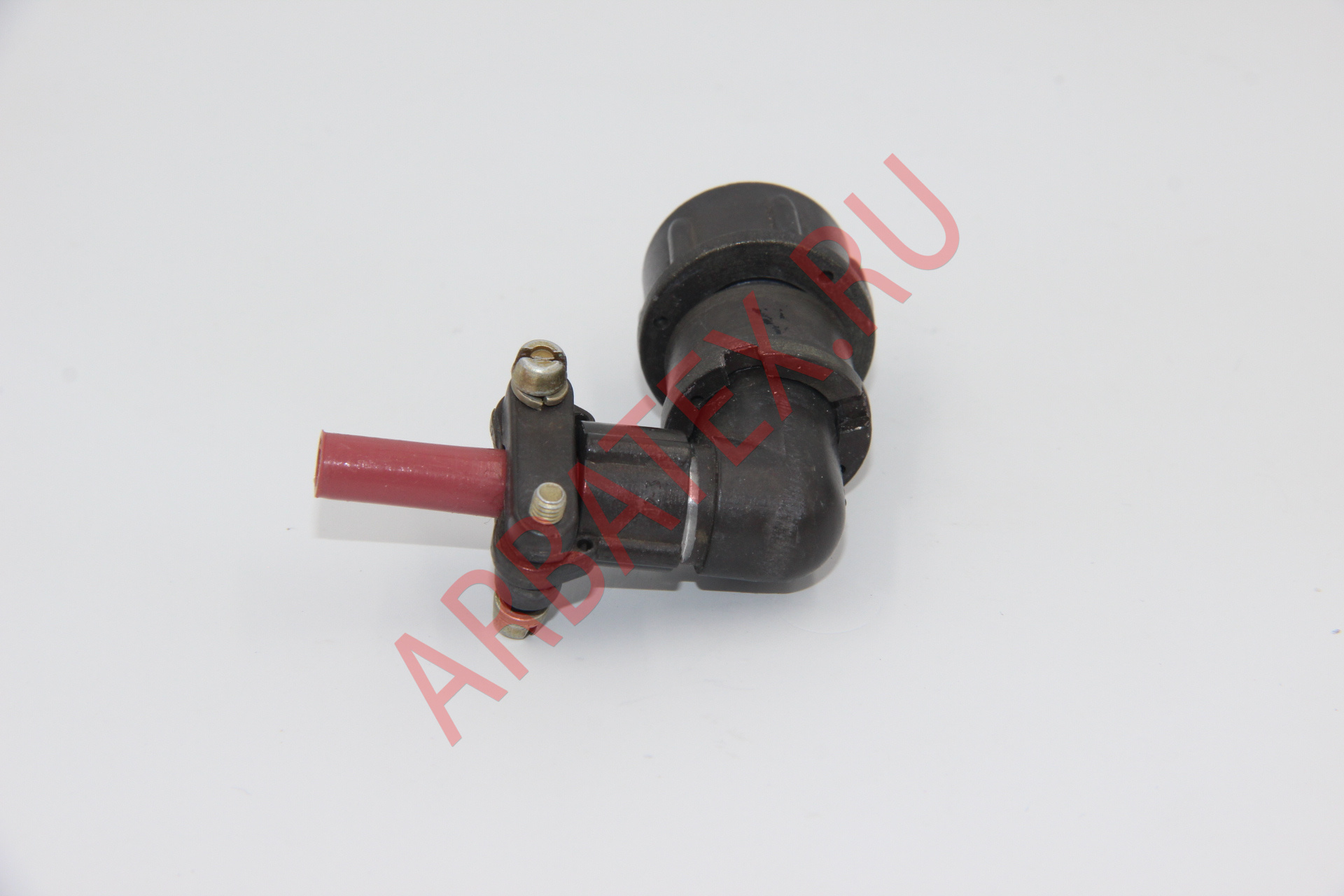

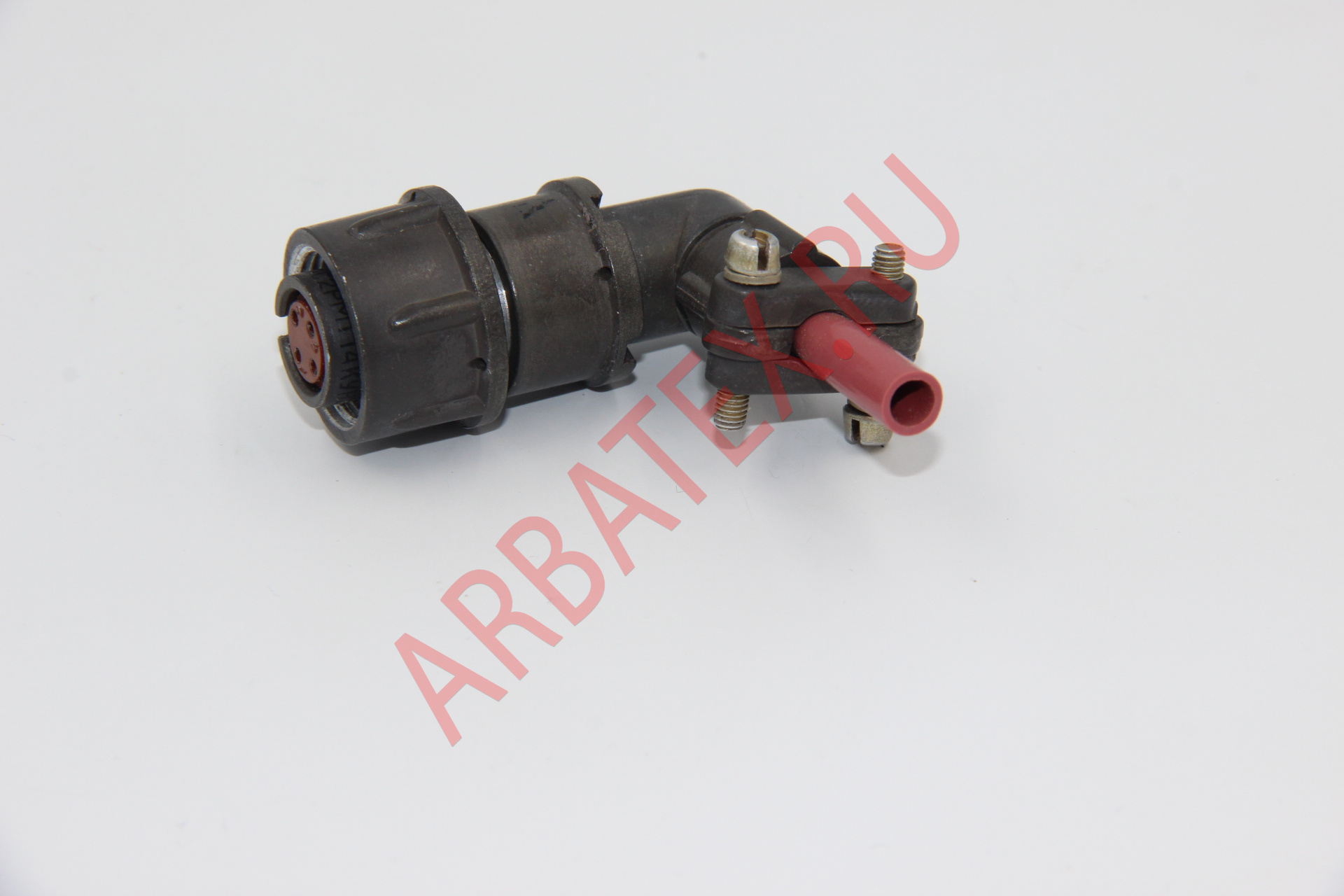

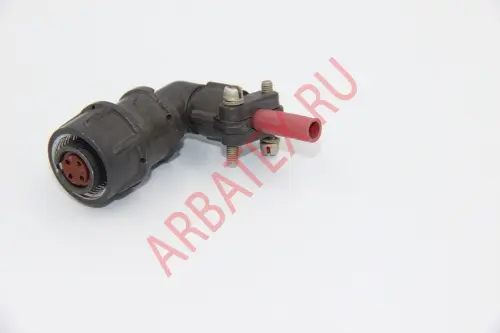

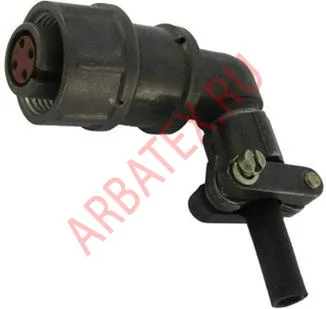

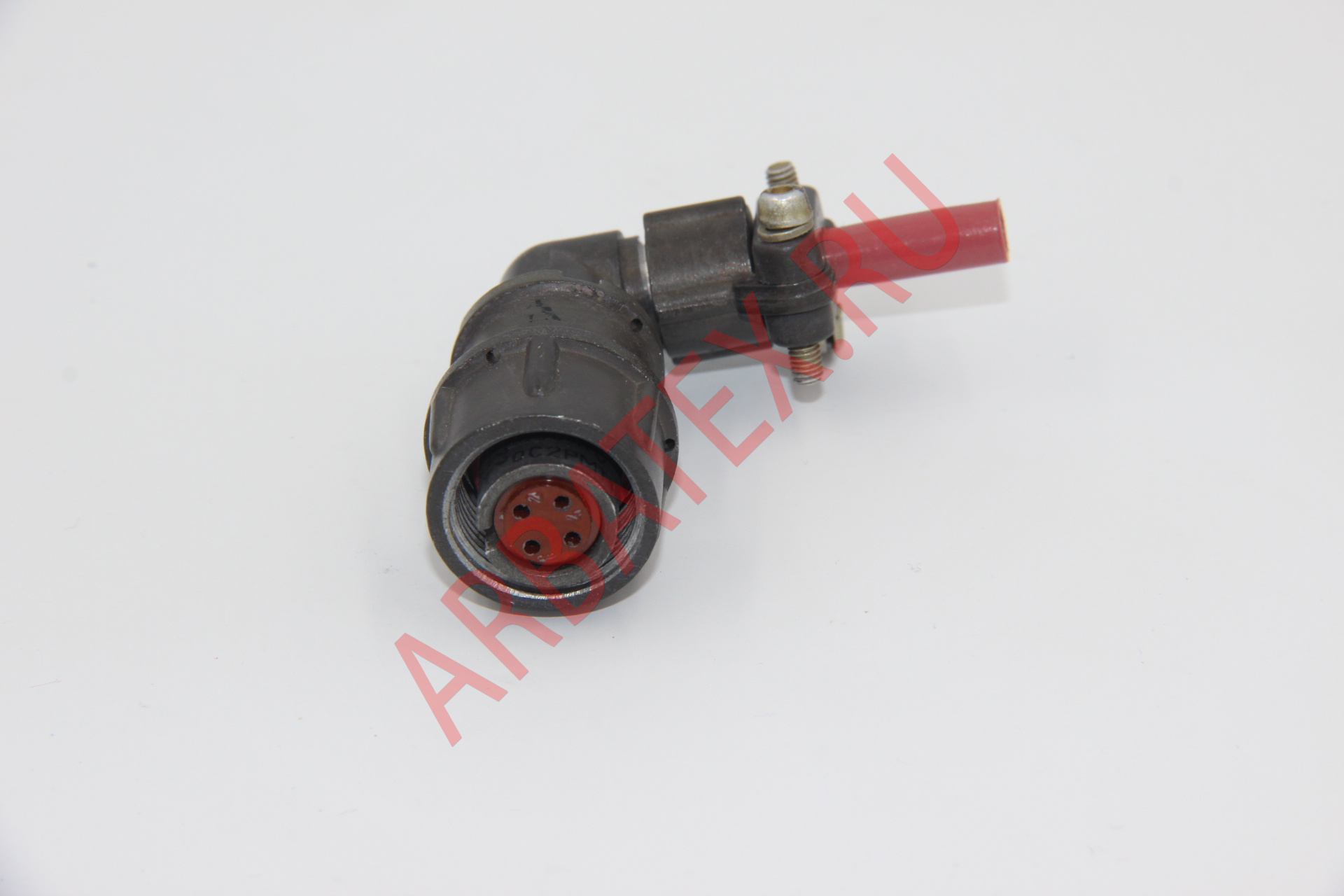

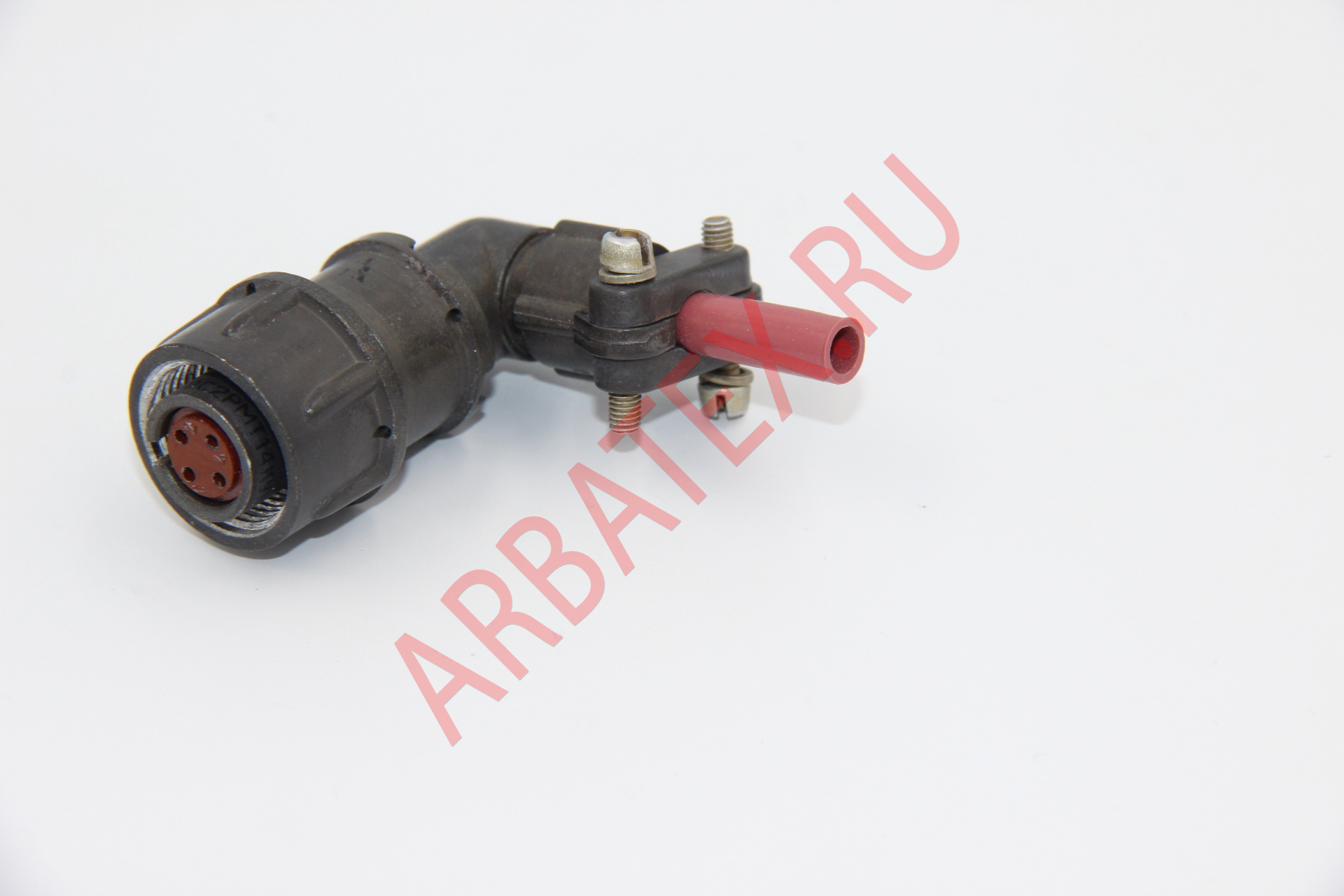

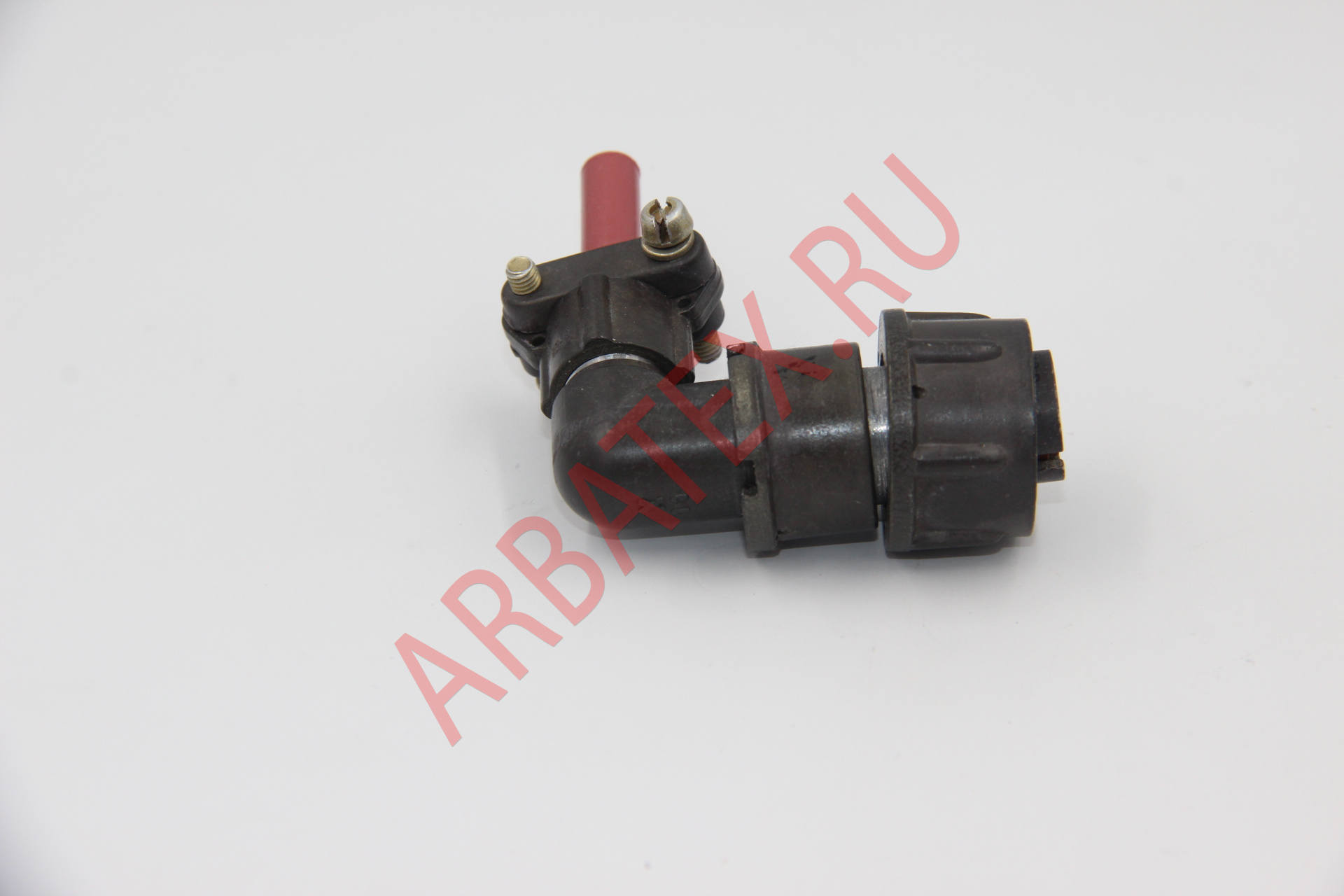

Разъем 2РМ14КУН4Г1А1 - принадлежит к серии 2РМ и имеет кабельный корпус. Диаметр посадочного отверстия разъема 14 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем  2РМ14КУН4Г1А1 имеет 4 контакта и относится к розеткам.

Также 2РМ14КУН4Г1А1 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Покрытие контактов у данных разъемов - судя по последней букве "А" в маркировке - золото.

Разъемы серии 2рм могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

Параметры разъема 2РМ14КУН4Г1А1:


- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение разъема 2РМ14КУН4Г1А1:


2РМ - тип соединителя;
14 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
4 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.

Установочные размеры

l - 35, мм
Dлев - М14×1, мм
d - 6,5 мм
L - 51,5 мм

Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.



Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
