2РМ14Б4Ш1А1

Описание:

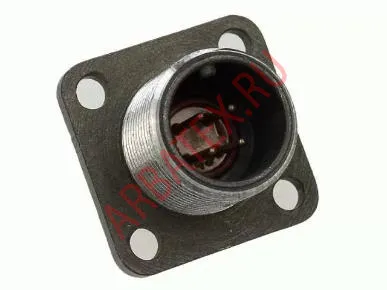

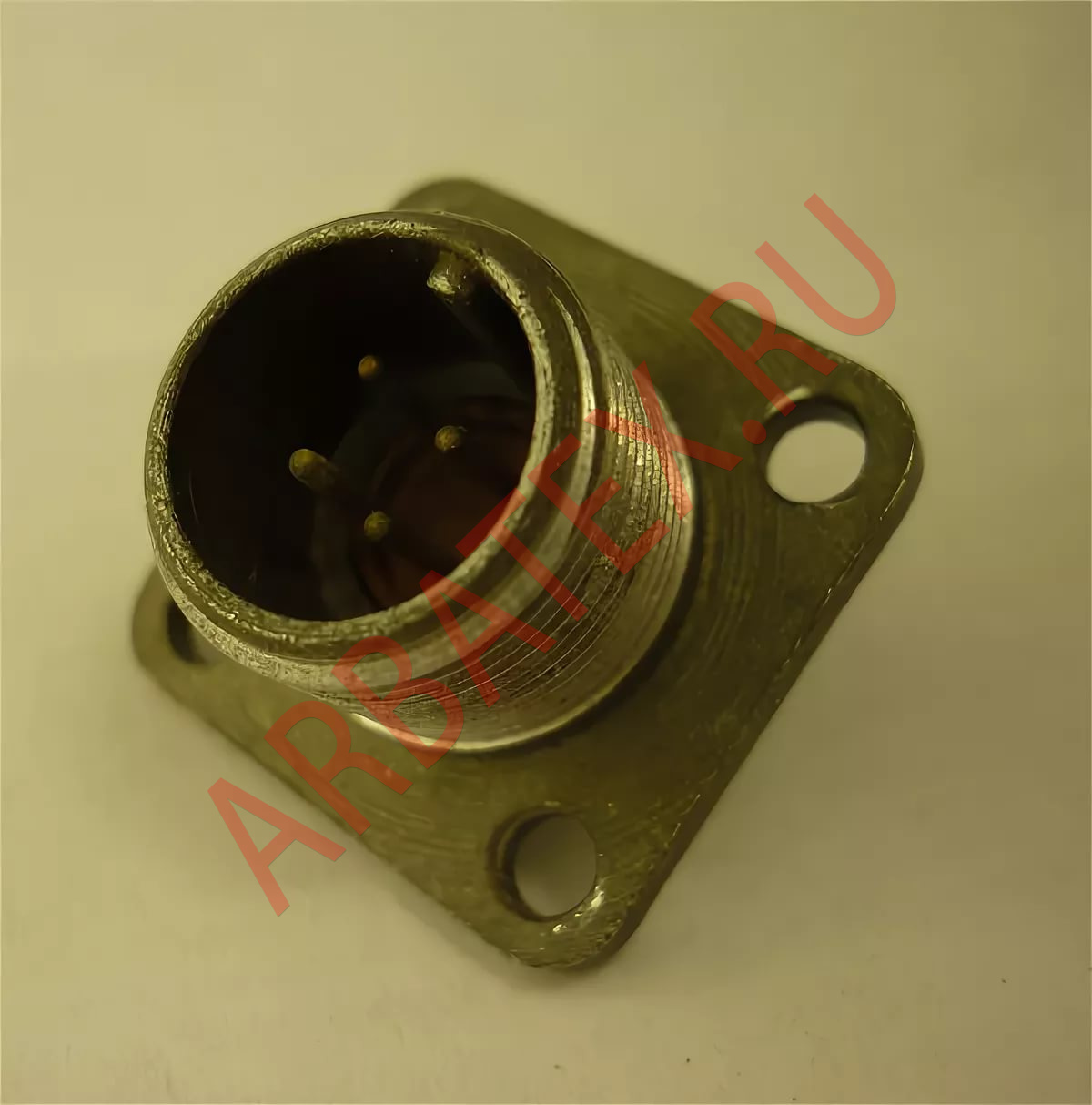

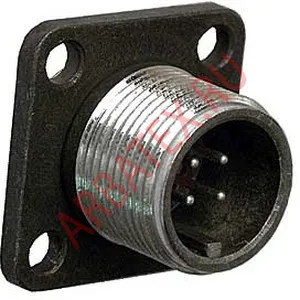

Разъем 2РМ14Б4Ш1А1 - принадлежит к серии 2РМ и имеет блочный корпус. Диаметр посадочного отверстия разъема 14 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем 2РМ14Б4Ш1А1 имеет 4 контакта и относится к вилкам.

Также 2РМ14Б4Ш1А1 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Покрытие контактов у данных разъемов - судя по последней букве "А" в маркировке - золото.

Разъемы серии 2рм могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих отечественных разъемов - корпуса, головы могут быть переставлены на другие разъемы.  Назначения у данного разъема - ОТК и ВП.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Монтаж выполняется только с кабельным и блочным разъемом. Использовать в сети питания до 560В. Работы по монтажу проводить только специалистам с допуском. Установочные изделия перед монтажом следует разобрать.

Более подробная информация о наличии и цена по телефону или указана на сайте. Купить данные кабельные разъемы и другие электрические электронные компоненты а нашем магазине Вы можете через нашу корзину или сделав звонок на номер 8-912-751-33-24.
Делаем доставку по городам и регионам: Москва, Тверь, Тула, Брянск, Липецк, Смоленск, Нижний Новгород, Ярославль, Вологда, Санкт-Петербург, Петрозаводск, Казань, Ульяновск, Пенза, Самара, Саратов, Волгоград, Ростов-на-Дону, Краснодар, Ставрополь, Владикавказ, Махачкала, Уфа, Оренбург, Челябинск, Мурманск, Салехард, Ханты-Мансийск, Омск, Тюмень, Барнаул, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Владивосток, Майкоп, Улан-Удэ, Горно-Алтайск, Назрань, Нальчик, Элиста, Черкесск, Петрозаводск, Сыктывкар, Йошкар-Ола, Саранск, Якутск, Казань, Кызыл, Ижевск, Чебоксары, Благовещенск, Архангельск, Астрахань, Белгород, Владимир, Воронеж, Иваново, Калининград, Калуга, Петропавловск-Камчатский, Кемерово, Киров, Кострома, Курган, Курск, Магадан, Великий Новгород, Новосибирск, Орел, Пермь, Псков, Рязань, Южно-Сахалинск, Екатеринбург, Тамбов, Томск, Анадырь и т.д.

Категория качества: «ОТК», «ВП», «ОС».

- приёмка «1» АШДК.434410.062ТУ;
 - приёмка «5» ГЕ0.364.126ТУ;
 - приёмка «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.

Параметры разъема 2РМ14Б4Ш1А1:

- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение разъема 2РМ14Б4Ш1А1:

2РМ - тип соединителя;
14 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
4 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.

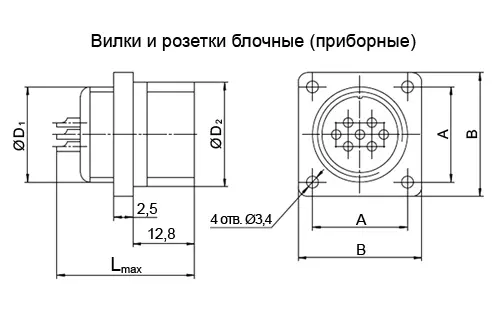

Размеры габаритные

D1 - М14×1, мм
D2 - М16×1, мм
Lmax - 25, мм
А - 17, мм
В  - 24, мм

Разъем в разборном виде

Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.



Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
