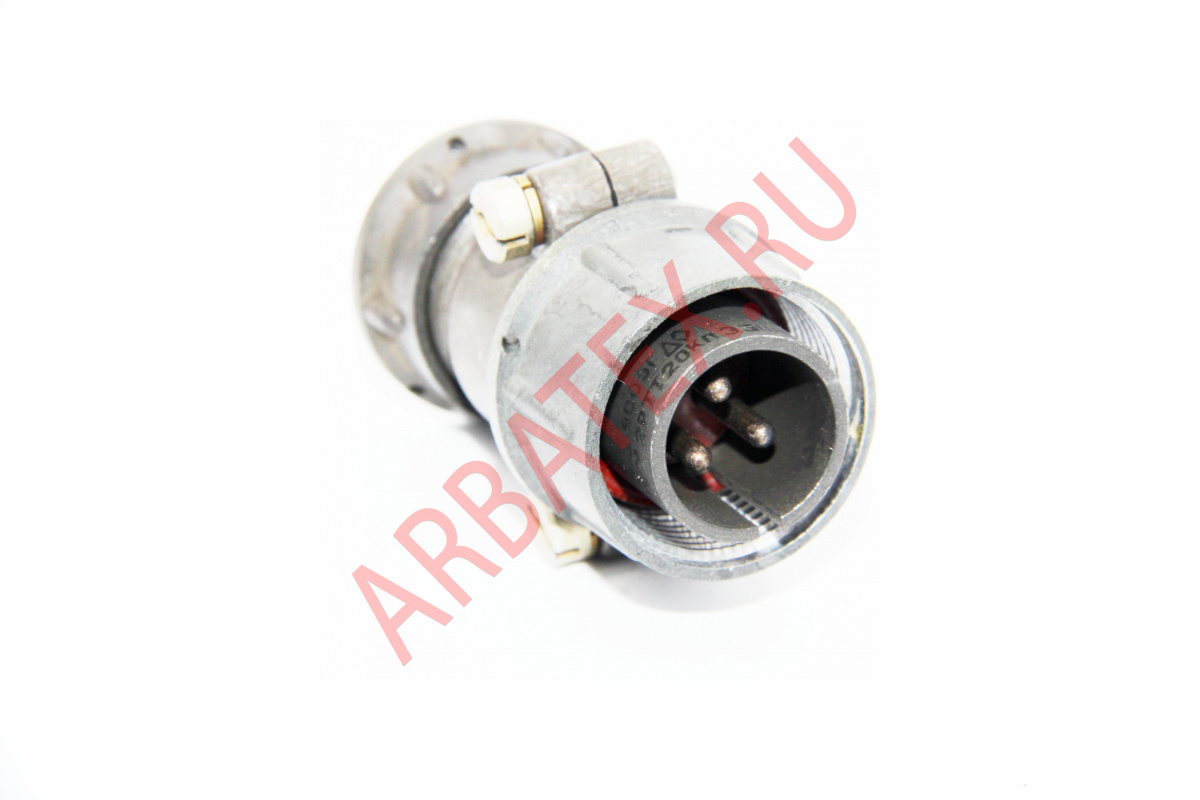

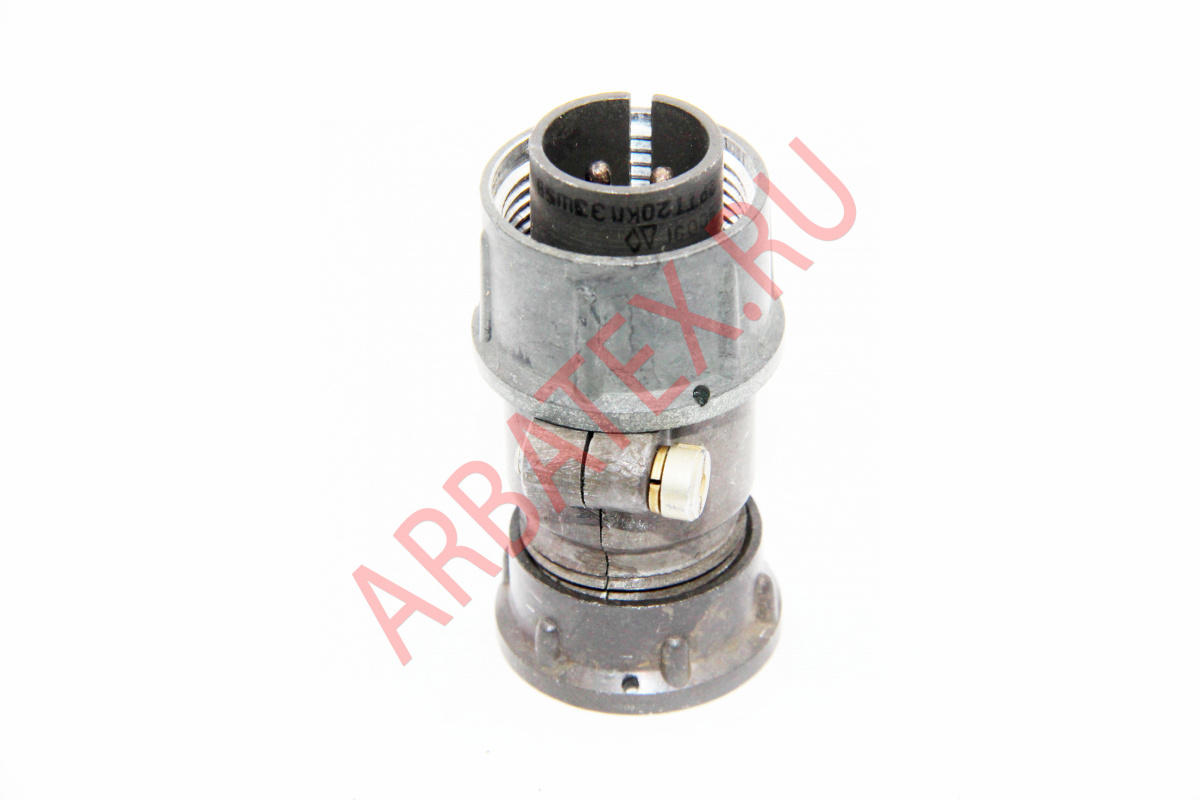

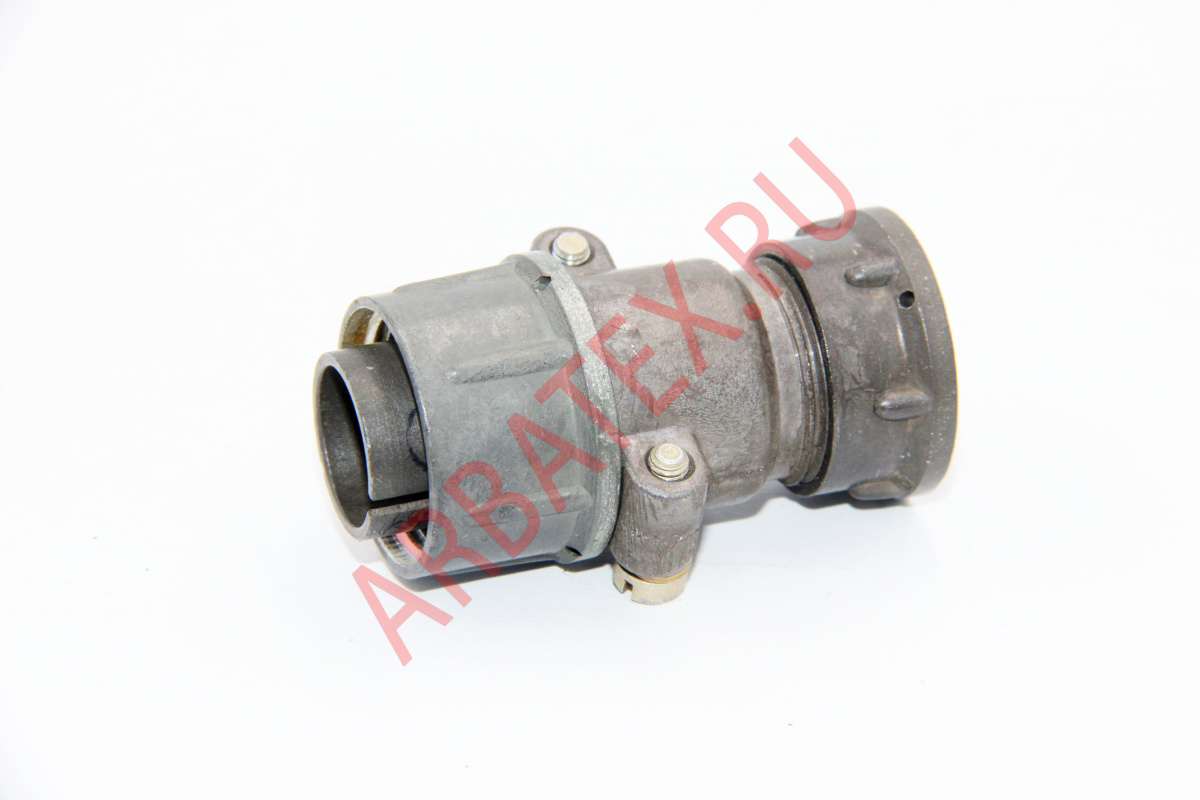

2РТТ20КПЭ3Ш5В

Описание товара

Основные технические характеристики соединителей 2РТТ:

Общие характеристики соединителей 2РТТ:
Тип соединителя:	негерметичный, теплостойкий, тропикоустойчивый
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный, кабельный
Исполнение монтажной части:	без патрубка, прямой, угловой
Вид сочленения:	резьбовое
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РТТ:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Рабочий ток на одиночный контакт, А:	20....200
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с² (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10^-4 (10^-6)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений - расчленений:	500
Срок сохраняемости, лет:	15

Характеристики

Прочие
Вид патрубка	Прямой
Кол-во контактов разъема	3
Материал изолятора	Карболит
Материал корпуса	Металл
Назначение разъема	Вилка
Покрытие контактов	Серебро
Рабочее напряжение,В	560
Размер корпуса разъема	20
Серия разъемов	2РТТ
Способ монтажа разъема	на кабель
Год выпуска	94г
