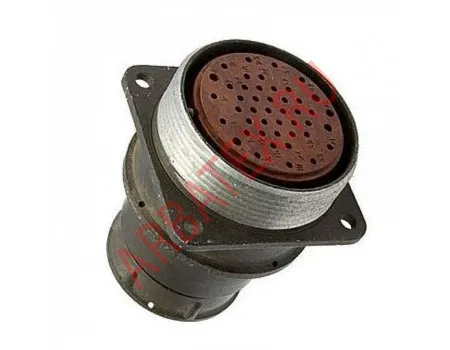

2РМД42БПЭ45Г5В1

Описание разъема 2РМД42БПЭ45Г5В1:

Соединитель 2РМД42БПЭ45Г5В1 имеет 45 контактов, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
2РМД42БПЭ45Г5В1 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов 2РМД42БПЭ45Г5В1 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя 2РМД42БПЭ45Г5В1 - 560В.
Допустимый ток на розетку 2РМД42БПЭ45Г5В1 - 8А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.

Параметры разъема 2РМД42БПЭ45Г5В1:

Тип разъема — 2РМД
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 45
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100

Обозначение разъема 2РМД42БПЭ45Г5В1:

2РМД - тип соединителя;
42 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
45 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
