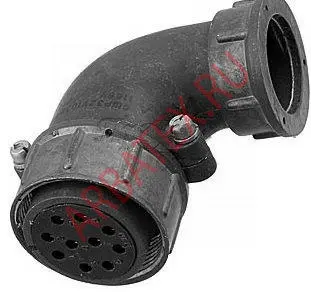

ШР32У10ЭШ1 розетка кабельная

Розетка ШР32У10ЭШ1 с угловым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР32У10ЭШ1, где:

ШР - тип соединителя. 32 - условный размер корпуса. У - с угловым патрубком. 10 - количество контактов. Э - для экранированного кабеля. Ш - розетка. 1 - сочетания контактов.

Технические характеристики :

Рабочий ток на контактах диаметром:

- 1,5 мм - 10 А;

- 2,5 мм - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметры контактов - 1,5 мм; 2,5 мм. Покрытие контактов - серебро.

Сопротивление на контактах диаметром:

- 1,5 мм - 2,5 мОм;

- 2,5 мм - 1 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 76,1×67,4×41,5 мм. Температура окружающего воздуха - от -60° С до +60° С.   Климатическое исполнение УХЛ.
