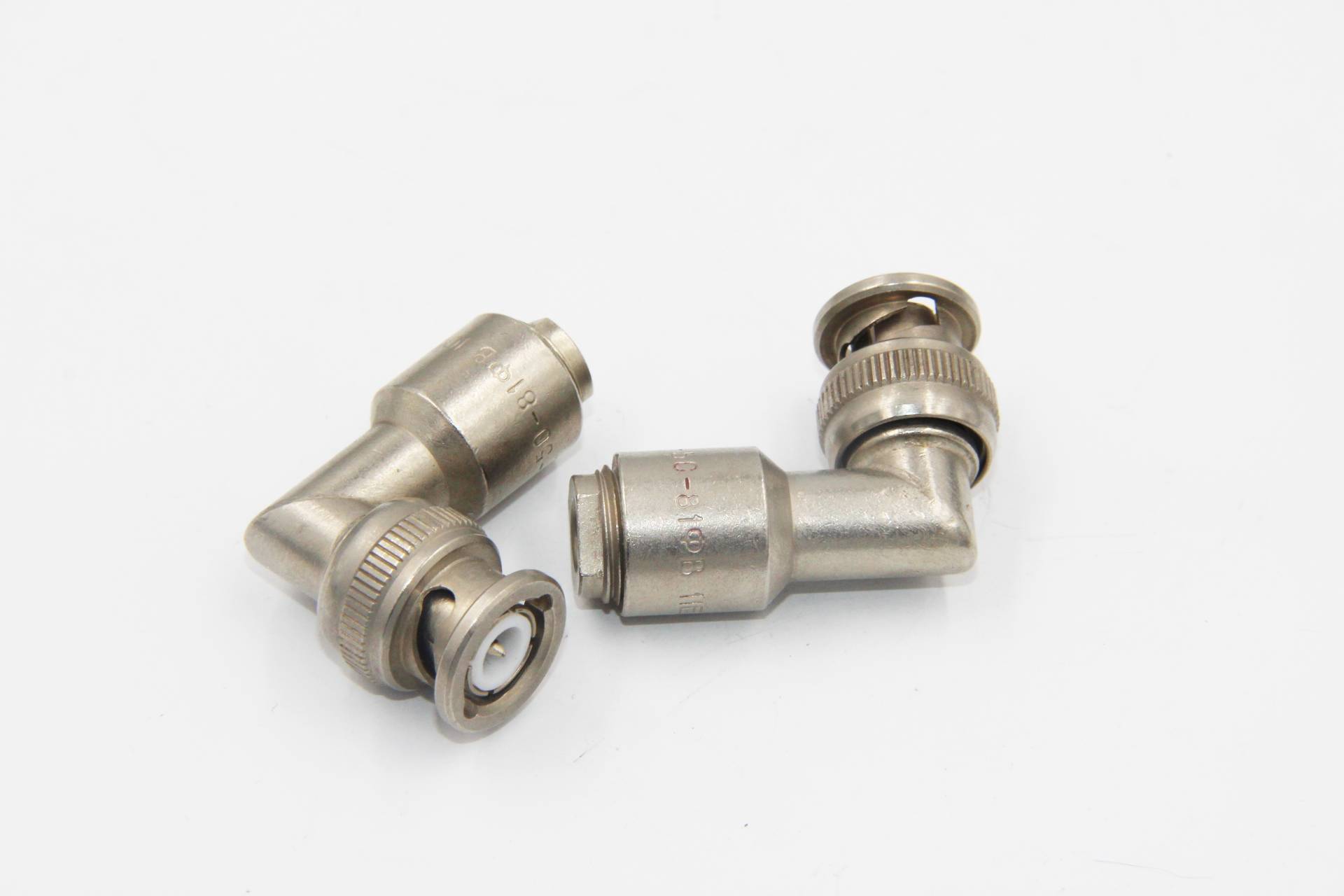

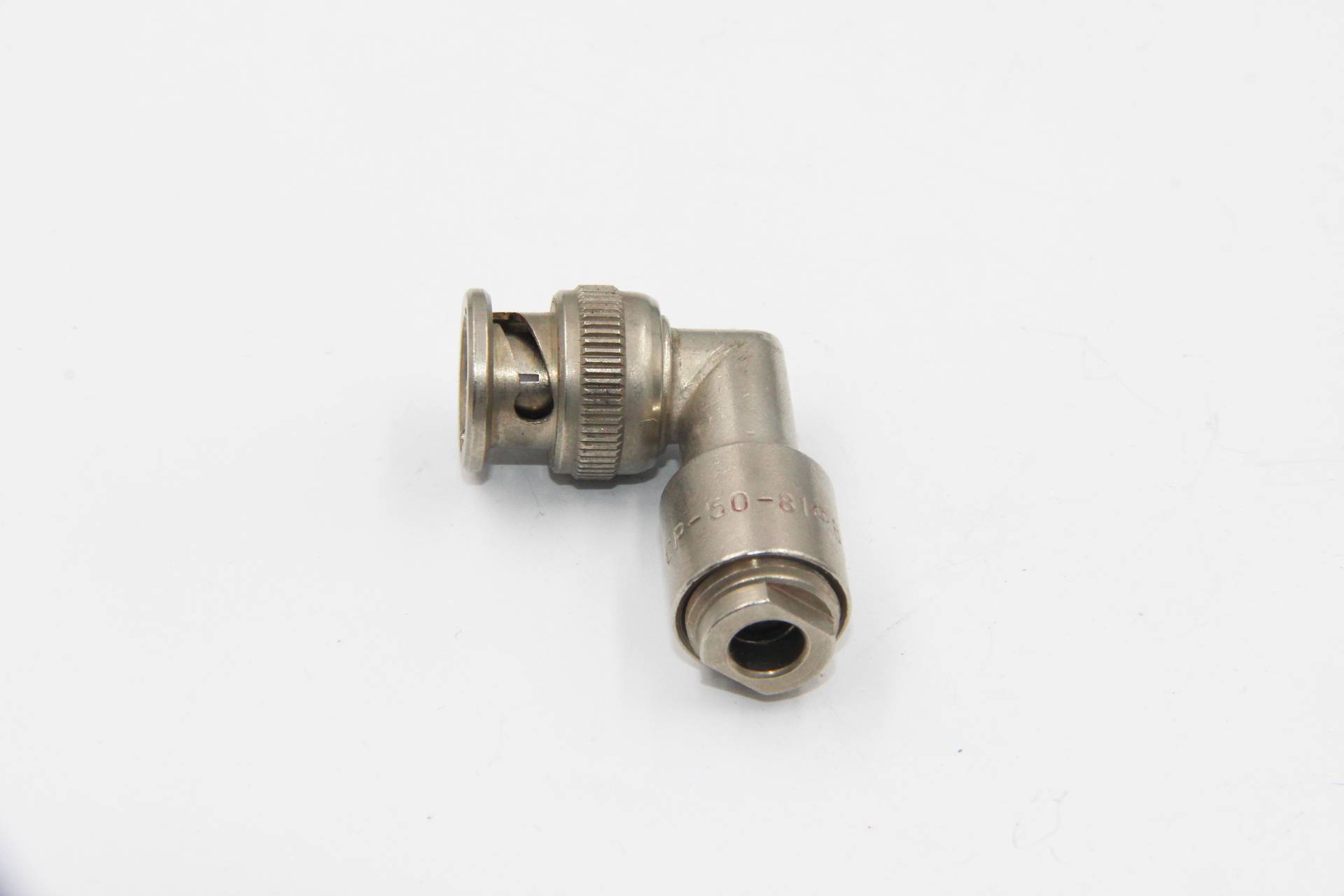

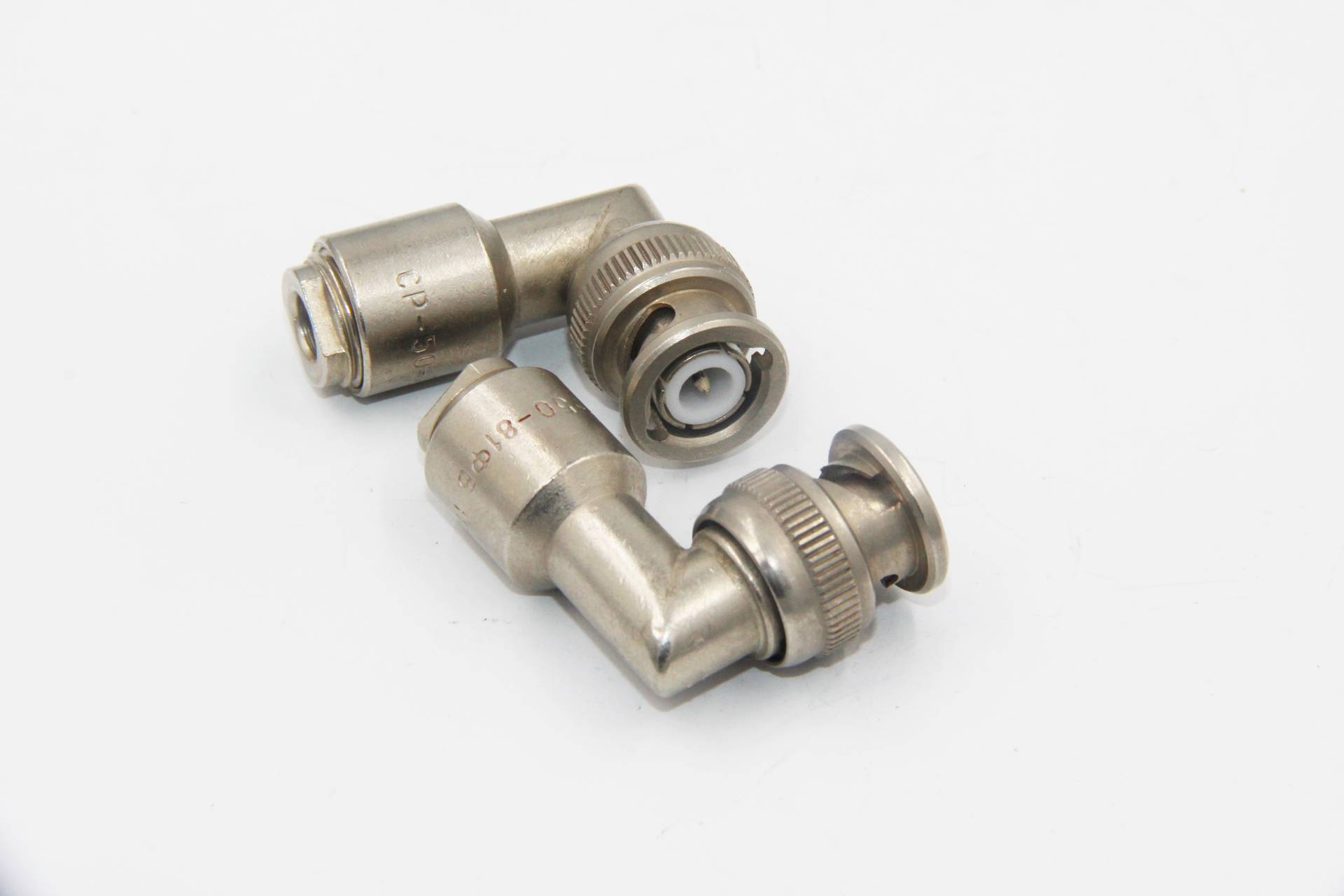

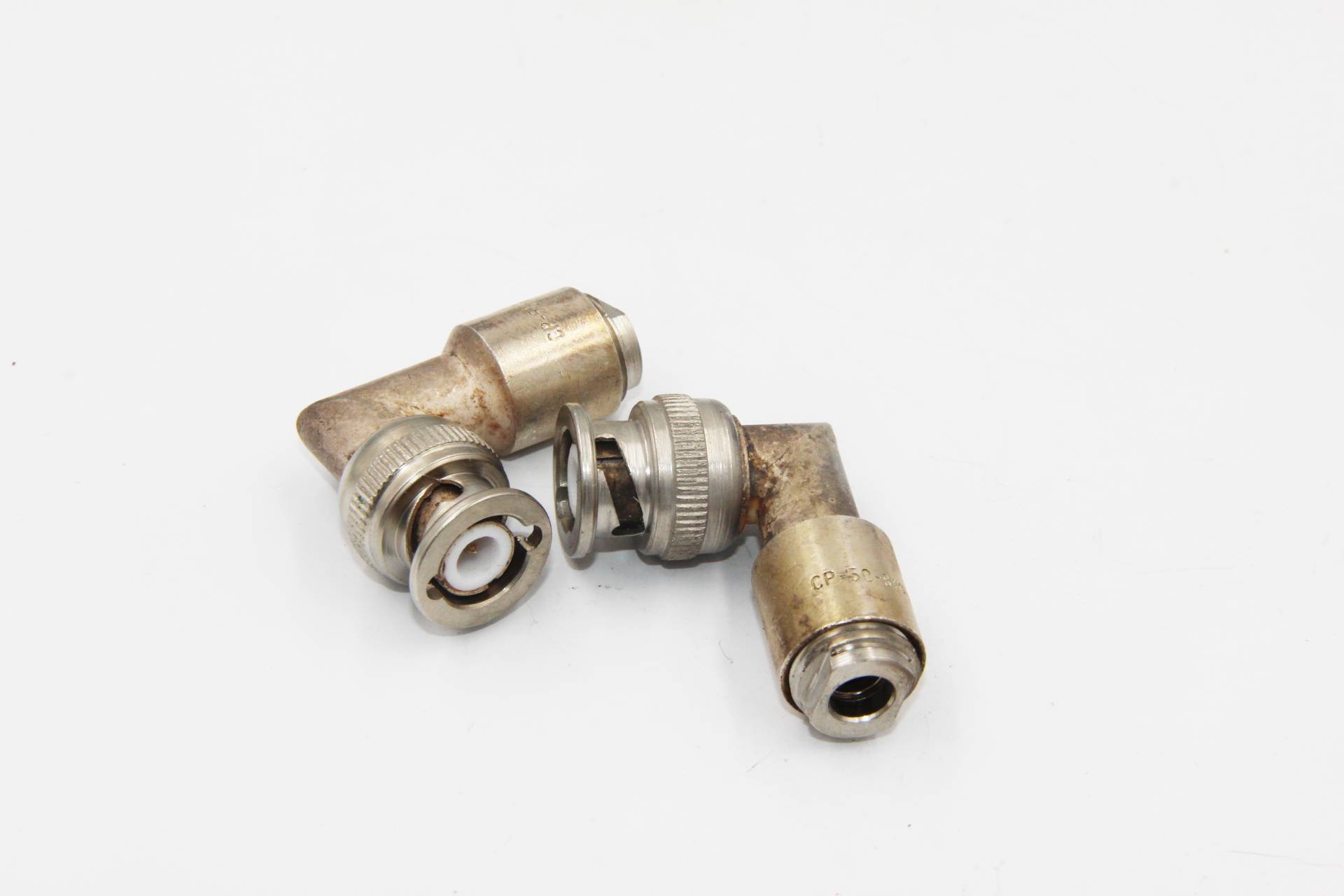

Описание разъема СР-50-81ФВ
СР-50-81ФВ - негерметичный прямой разъем, с фторопластовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.
Габариты разъема - 15,7×39,5мм.
Тип разъема - вилка.
Порядковый номер разработки - 81.
Материал изолятора - фторопласт.
Тип соединения – байонетное.
Волновое сопротивление - 50Ом.
Рабочее напряжение - 500В.
Диапазон частот - от 0 до 10ГГц.
Параметры разъема СР-50-81ФВ:
Технические характеристики СР-50-81ФВ:
- материалы контактов - латунь, покрытая серебром.
- предельная рабочая частота - 10000МГц.
- рабочее напряжение в нормальных условиях 500В (амплитуда);
- волновое сопротивление - 50Ом;
- переходное сопротивление контактов - 0,01Ом.
Вилки СР-50-81ФВ имеют следующие значения сопротивления изоляции между элементами соединителя:
- в нормальных условиях - 1000МОм;
- при температуре от 85ºС до 200ºС - 500МОм;
- при влажности 98% и температуре 40ºС - 100МОм.
Испытательное напряжение для вилок СР-50-81ФВ:
- в нормальных условиях 750В (ампл.);
- при атмосферном давлении 5мм.рт.ст. - 250В(ампл.);
- при влажности 98% и температуре 40ºС - 500В(ампл.).
Коэффициент стоячей волны по напряжению для соединений вилки СР-50-81ФВ с другими разъемами на частоте 3000МГц составляет от 1,25КСВН до 1,6КСВН, в зависимости от комбинаций сочленений.
Для разъемов СР-50-81ФВ номинальное рабочее напряжение имеет следующие значения:
- в нормальных условиях - 250-350В(ампл.), в зависимости от вариантов соединения;
- атмосферное давление 5мм.рт.ст. - 50В (ампл.);
- влажность 98% (при температуре 40ºС) - 250В - 350В (ампл.), в зависимости от вариантов соединения.
Количество сочленений-расчленений, которые в среднем может выдержать вилка - 500. Для расчленения контактов нужно приложить усилие 0,5кгс-2кгс. Надежность вилки: минимальная вероятность безотказной работы соединителей Р2=0,99 в течении 1000 часов при достоверности Р36=0,9.
Срок службы СР-50-81ФВ - 5000 часов.
Условия эксплуатации разъема СР-50-81ФВ:
Диапазон рабочей температуры - от –60°С до +155°С. Относительная влажность воздуха - 98%, при температуре 40°С. Пониженное атмосферное давление - до 5мм рт.ст..
Вибропрочность и виброустойчивость приборов колеблется в диапазоне частот 5Гц - 5000Гц с ускорением 30g.
СР-50-81ФВ способны выдержать:
- механические удары одиночного действия с ускорением до 500g;
- механические удары многократного действия с ускорением до 150g;
- линейные нагрузки до 500g.
Разъем грибоустойчивый, усточивый к морскому туману, солнечной радиации.
Варианты исполнения соединителей в зависимости от вида приёмки:
- отдел технического контроля - СР-50-81ФВ ОТК;
- особо стойкие (особо стабильные) - ОССР-50-81ФВ, СР-50-81ФВ ОС;
- приемка заказчика - СР-50-81ФВ ПЗ;
- военная приемка - СР-50-81ФВ ВП.
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
81 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
