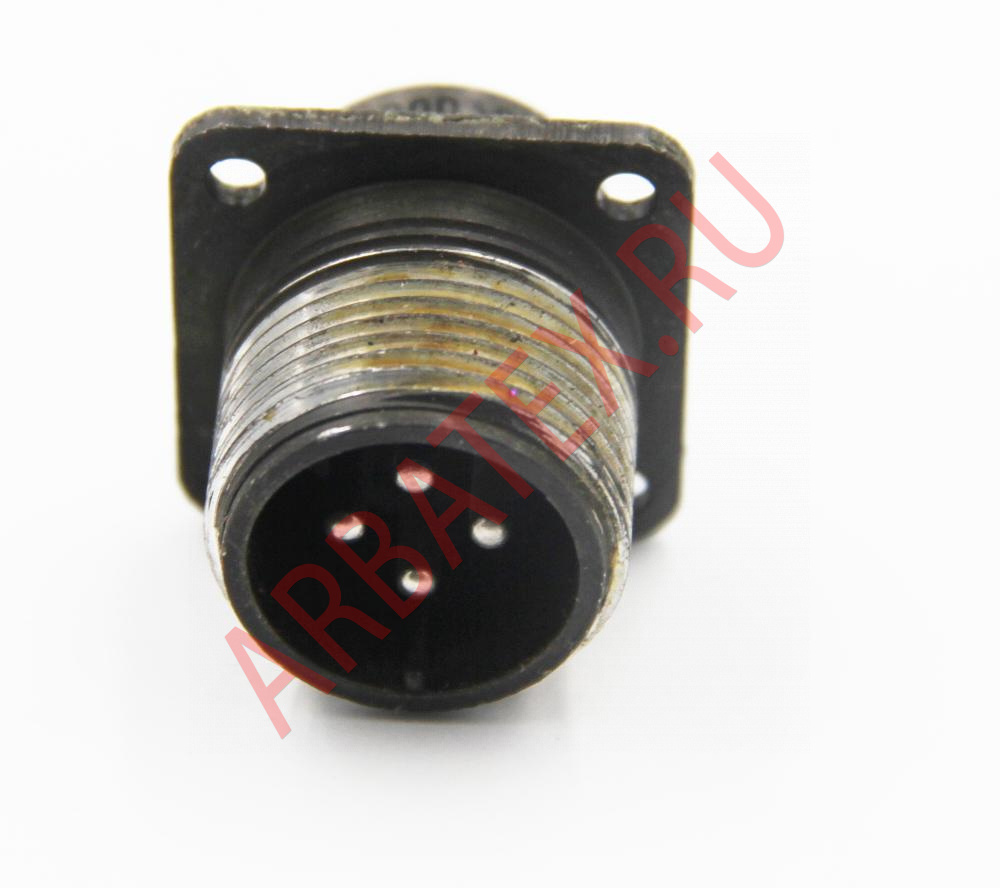

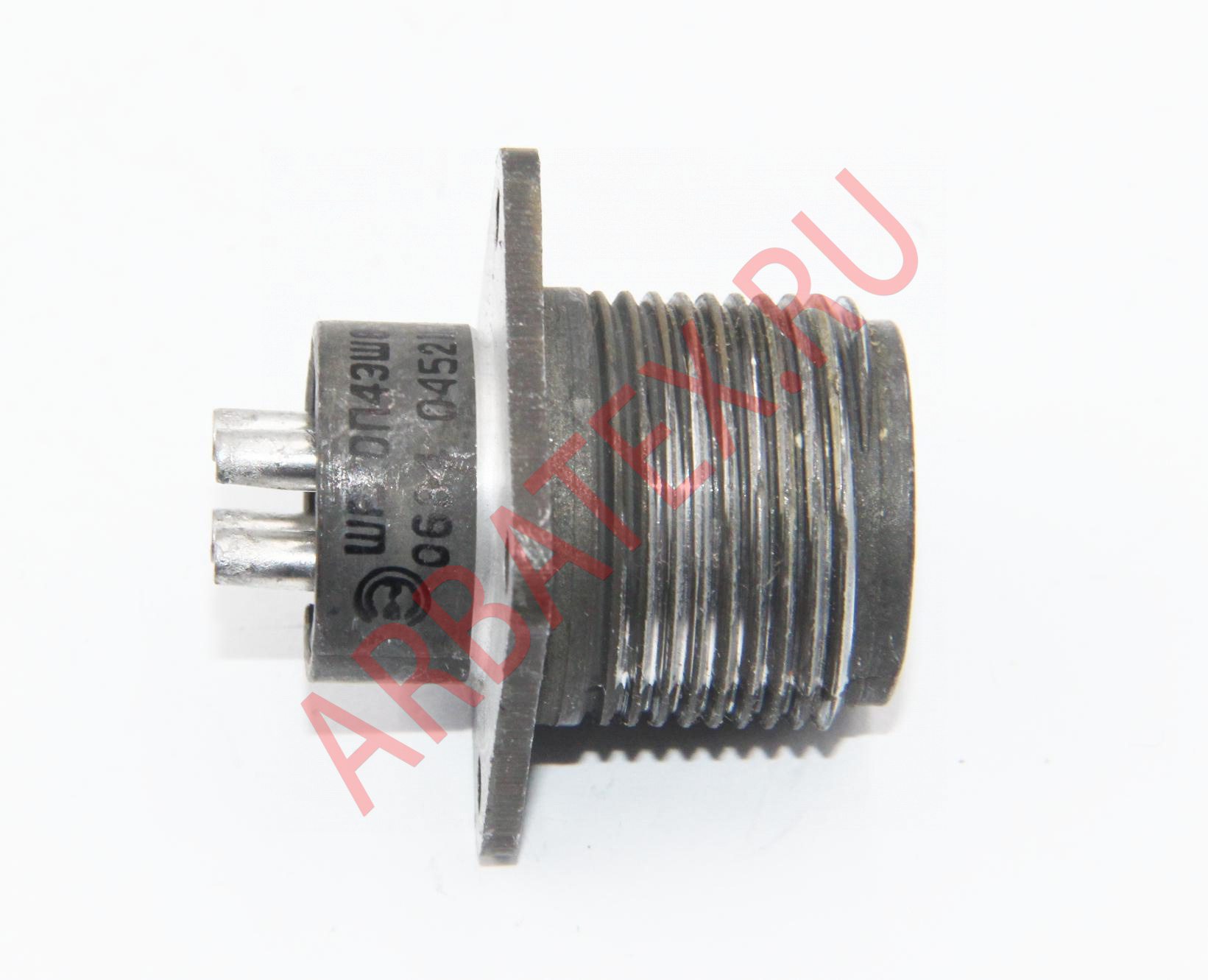

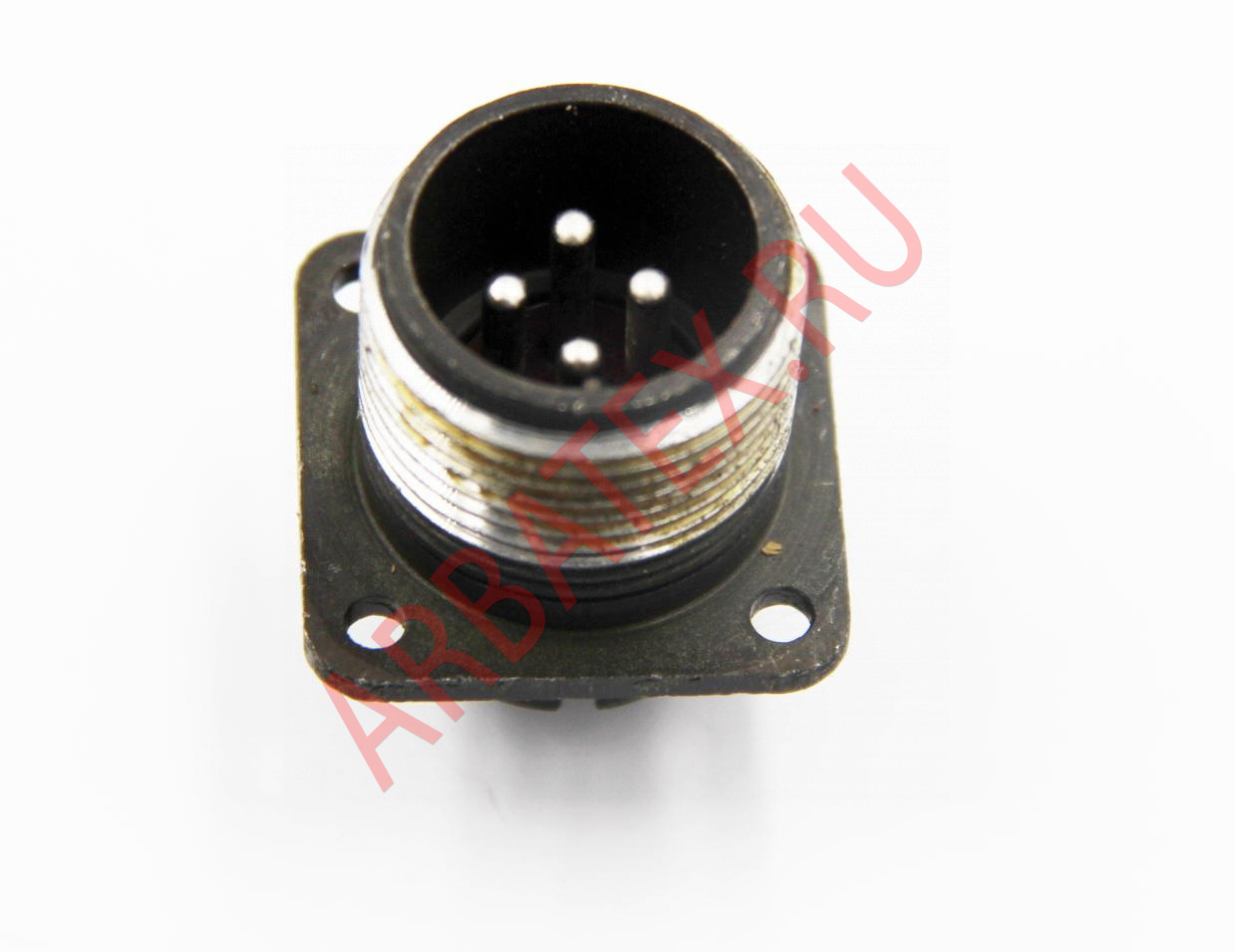

ШР20П4ЭШ8 вилка блочная

Вилка ШР20П4ЭШ8 без патрубка цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Вилка ШР20П4ЭШ8, где:

ШР - тип соединителя.

20 - условный размер корпуса.

П - соединитель без патрубка.

4 - количество контактов.

Э - гайка патрубка для экранированного кабеля (отсутствует).

Ш - вилка.

8 - сочетание контактов.

Технические характеристики ШР20П4ЭШ8:

Рабочий ток - 25 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметр контактов - 2,5 мм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое.

Поляризация корпусов - одношпоночная.

Габаритные размеры изделия соединитель ШР20П4ЭШ8 - 30×30×42 мм.

Температура окружающего воздуха - от -60° С до +60° С.

Климатическое исполнение УХЛ.
