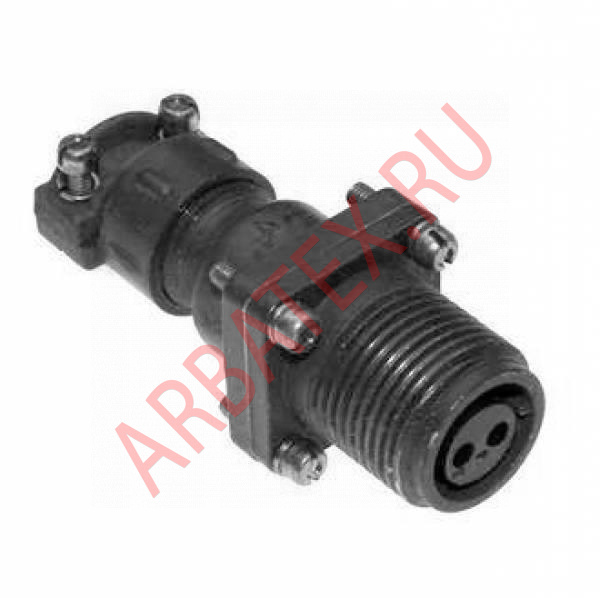

ШР16ПК2НГ5Н розетка блочная с/к

Розетка блочная ШР16ПК2НГ5Н с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Условное обозначение:

Розетка ШР16ПК2НГ5, где:

ШР - тип соединителя.

16 - условный размер корпуса.

ПК - с прямым патрубком.

2 - количество контактов.

Н - для неэкранированного кабеля.

Г - розетка.

5 - сочетание контактов.

Технические характеристики ШР16ПК2НГ5:

Рабочий ток - 10 А.

Максимальное рабочее напряжение постоянного тока - не более 850 В.

Диаметры контактов - 1,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 2,5 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Габаритные размеры - 62,8×25×25 мм.

Температура окружающего воздуха- от -60° С до +60° С.

Климатическое исполнение УХЛ.
