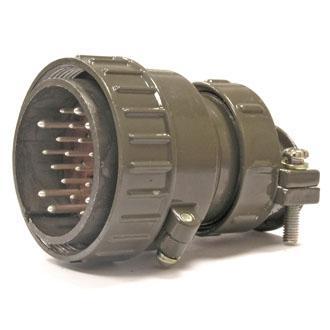

Описание разъема СНЦ22-10/14В -2-В :
Соединители СНЦ22 состоят из приборной и кабельной части.
Конструктивное исполнение: вилки и розетки могут быть как приборными, так и кабельными. Вилки и розетки изготавливаются без кожуха, с прямым кожухом, с обоймой под термоусаживающуюся трубку.
Тип сочленения: байонетный
Взаимосочленение: кабельные розетки СНЦ22 соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора взаимосочленяемы с соответствующими вилками СНЦ22, а также СНЦ30, СНЦ31, СНЦ32 (бР0.364.039 ТУ).
Покрытие контактов: контакты покрыты золотом, под обжимку ∅1 мм.
Климатическое исполнение: соединители изготавливают во всеклиматическом исполнении по ГОСТ В 20.39.404-81.
Параметры разъема СНЦ22-10/14В -2-В :
Основные технические характеристики
Сопротивление контактов ∅1 мм не более 5 мОм
Сопротивление изоляции не менее 5000 МОм
Рабочий ток на каждый контакт в зависимости от схемы расположения контактов в изоляторе ∅1 мм от 3.4 А до 5 А
Максимальный ток на одиночный контакт ∅1 мм 11 А
Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока 500 В
Количество сочленений-расчленений 500
Минимальный срок сохраняемости соединителей 15 лет
Соединители устойчивы к воздействию спецфакторов.
