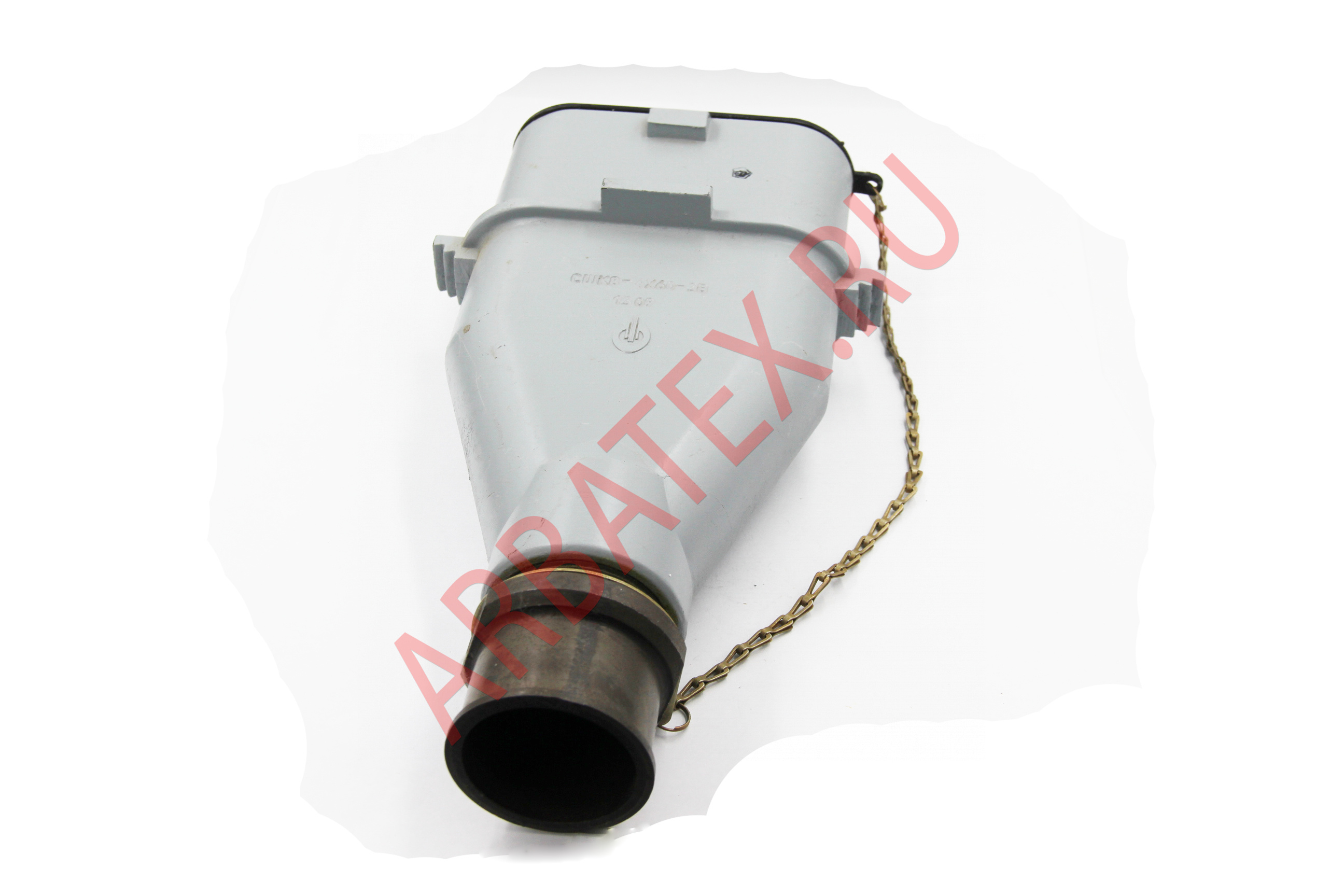

СШК8-4х60-2ВВ вилка

Вилка СШК8-4х60-2ВВ применяется для соединения гибких силовых кабелей между собой, а также с передвижными и стационарными источниками и приемниками электрической энергии в цепях постоянного и переменного токов частотой до 50 Гц при напряжении до 400 В.

Условное обозначение:

Вилка СШК8-4х60-2ВВ, где:

СШ - тип соединителя - соединитель прямоугольный.

К - кабельный вид корпуса.

4 - количество контактов.

60 - сила тока на контакт.

Вид покрытия контактов:

- 2 - серебро (для всеклиматического исполнения);

Тип контакта:

- В - вилка;

Климатическое исполнение:

- В - всеклиматическое исполнение;

- отсутствие буквы - умеренный и холодный климат (УХЛ).

АШДК.434410.078 ТУ - обозначение технических условий.

Технические характеристики СШК8-4х60:

Рабочий ток на каждый контакт - не более 150 А.

Сопротивление контактов - не более 5 мОм.

Диаметры контактов - 5 мм; 7 мм; 10 мм.

Сопротивление изоляции в нормальных климатических условиях для изделия розетка, вилка СШК8-4х60 - не менее 5000 МОм.

Температура окружающего воздуха- от -50° С до +50° С.
