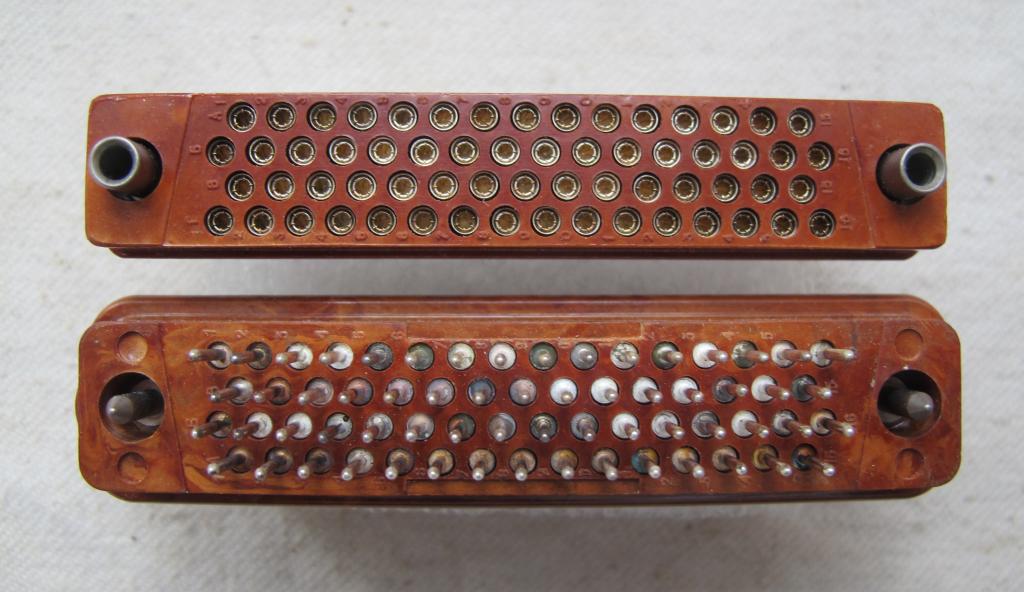

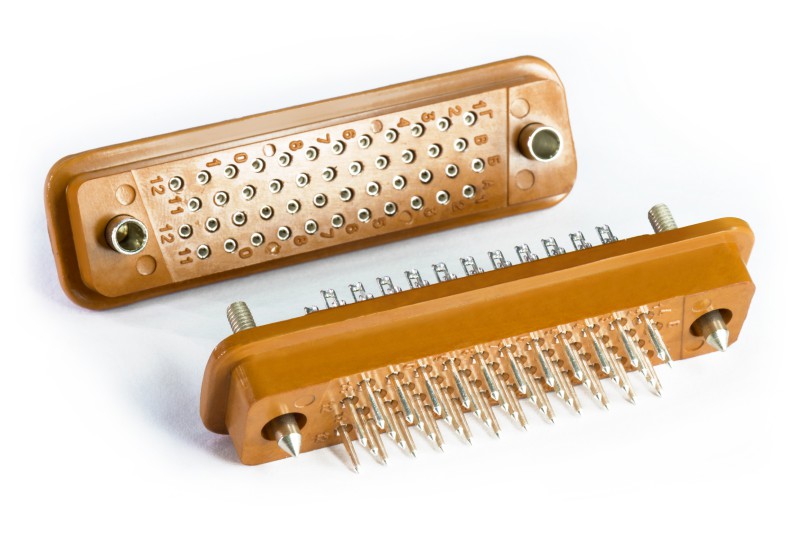

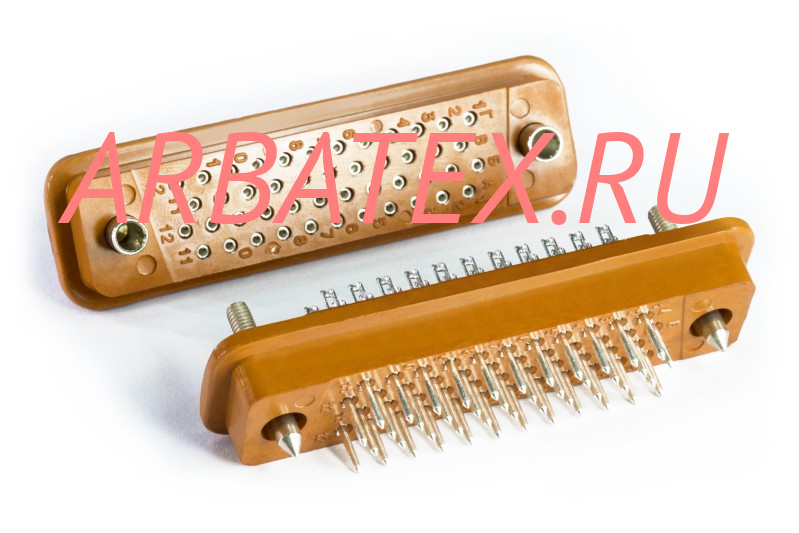

Соединители электрические низкочастотные прямоугольные ГРПМШ-2-62ШО2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для объемного монтажа.
Вилки и розетки имеют однотипные и совмещенные направляющие элементы - ловители.
Контакты вилки «плавающие», состоят из двух частей, соединенных оплавлением.
Розетки имеют «плавающие» контакты.
Хвостовики контактов - вилок и розеток для объемного монтажа.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея и росы, солнечной радиации.
Технические условия:
- НЩ0.364.034 ТУ (ВП);
- бР0.364.091 ТУ (ОТК).
Структура условного обозначения:
ГРПМШ-2-62ШО2-В
ГРПМШ - соединитель прямоугольный малогабаритный штампованными контактами;
2 - порядковый номер разработки;
62 - количество контактов;
Ш - тип контакта: Ш - штыревой; Г - гнездовой;
О - конструктивное исполнение: О - обычное; ОУ - обычное усиленное; ПЛ - плавающее;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
Технические параметры соединителей ГРПМШ-2:
|
Общее количество контактов:
|
30, 46, 62
|
Сопротивление контактов, не более, МОм:
|
5
|
Рабочий ток на контакт, А:
|
3
|
Максимальное рабочее напряжение, В:
|
250
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
5000
|
Электрическая прочность изоляции, В:
|
1200
|
Емкость между любыми соседними контактами, не более, пФ:
|
3
|
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
|
1....2500
100 (10)
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
1500 (150)
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
400 (40)
|
Линейное ускорение, м/с2 (g):
|
500 (50)
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,33x10-10 (10-12)
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
Повышенная относительная влажность воздуха при температуре 35°C, %:
|
98
|
Количество сочленений-расчленений:
|
1000
|
Срок сохраняемости, лет:
|
15
|
