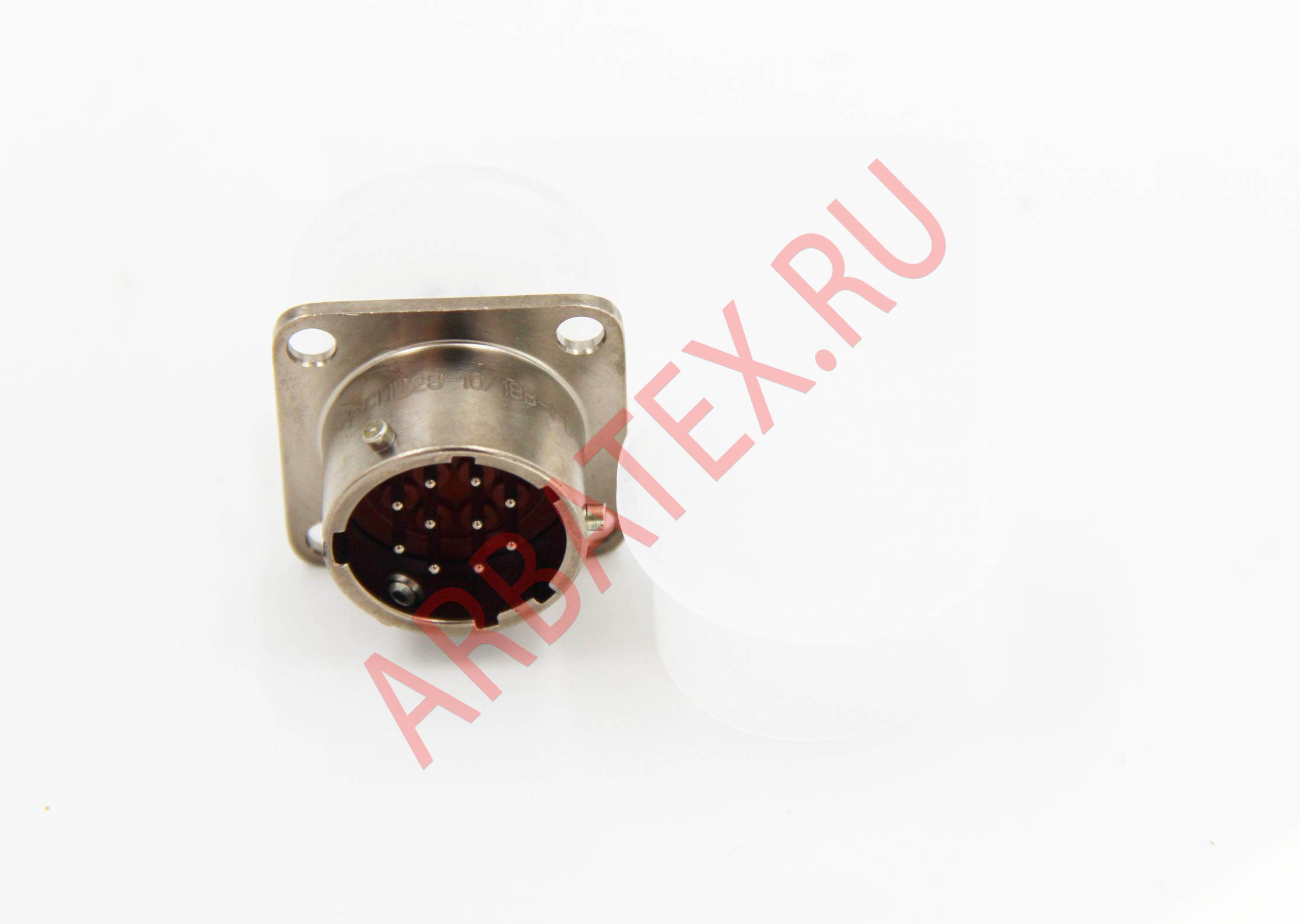

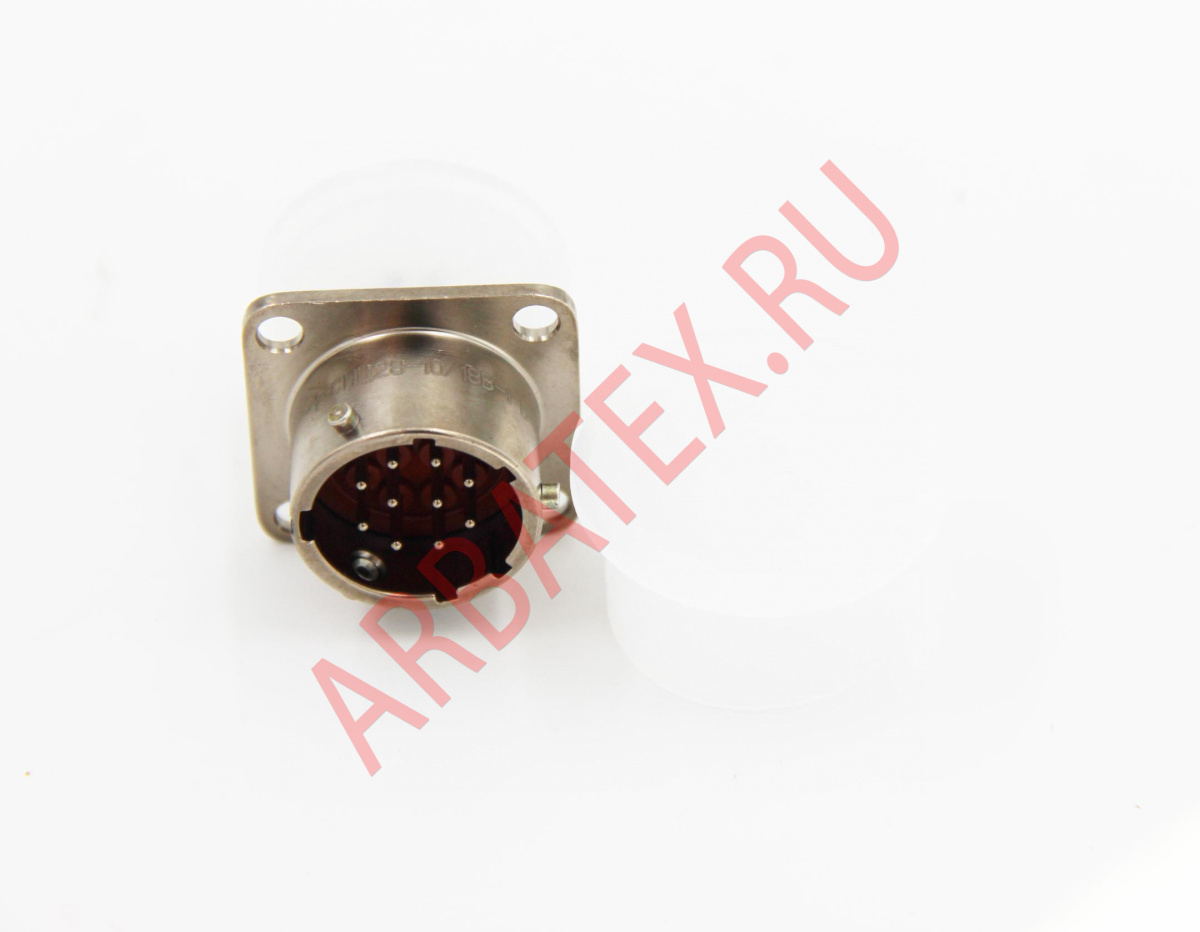

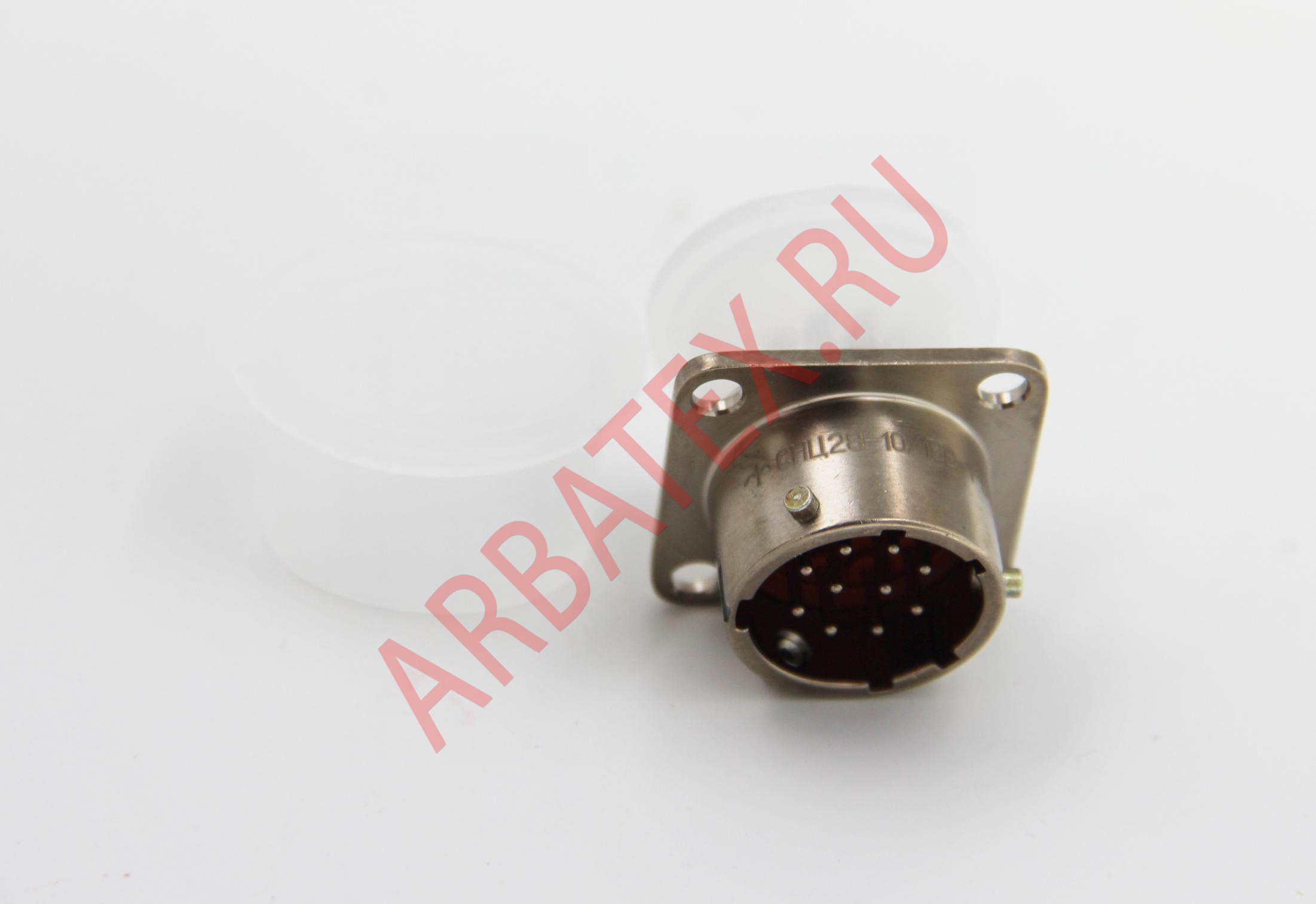

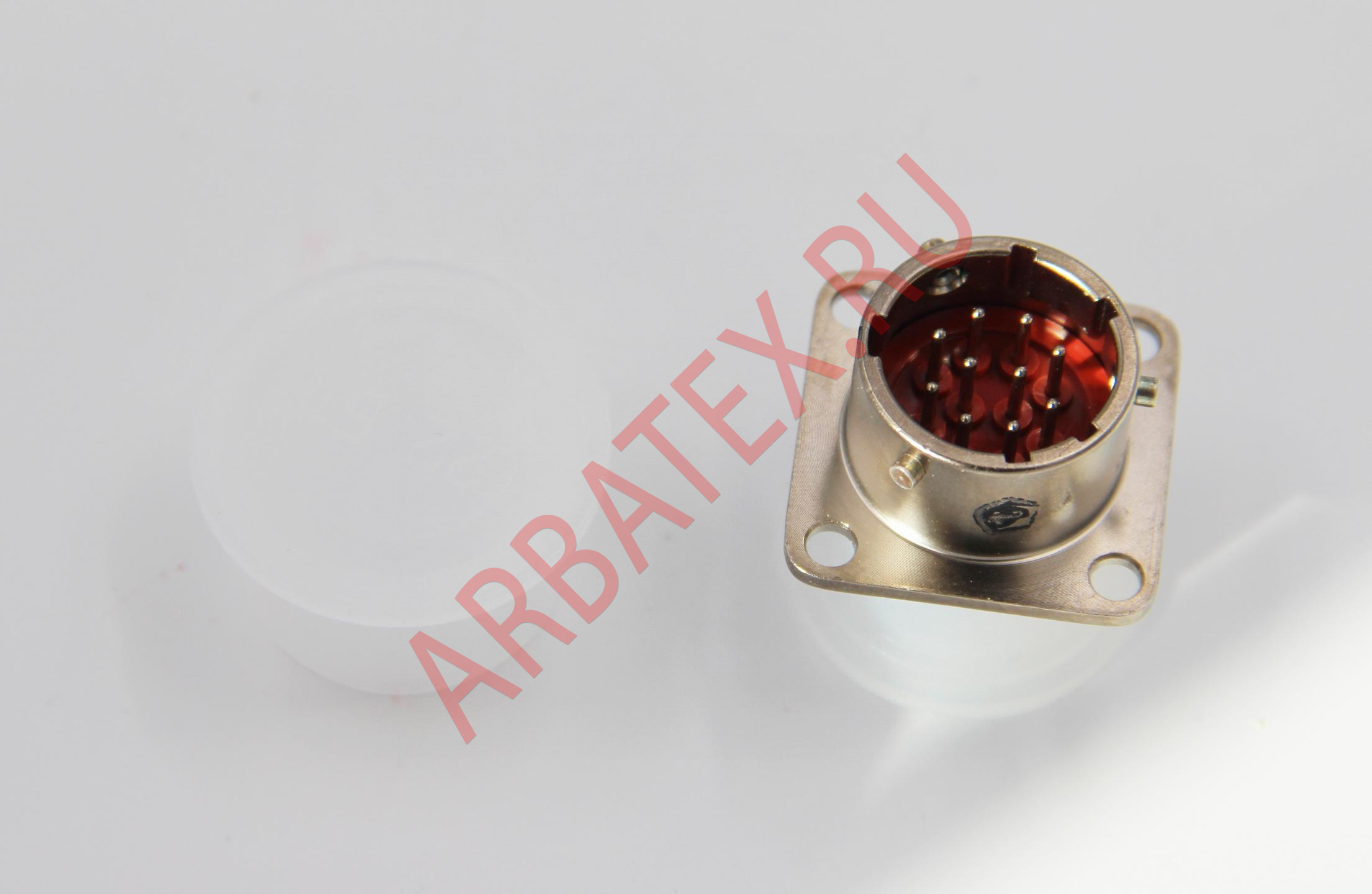

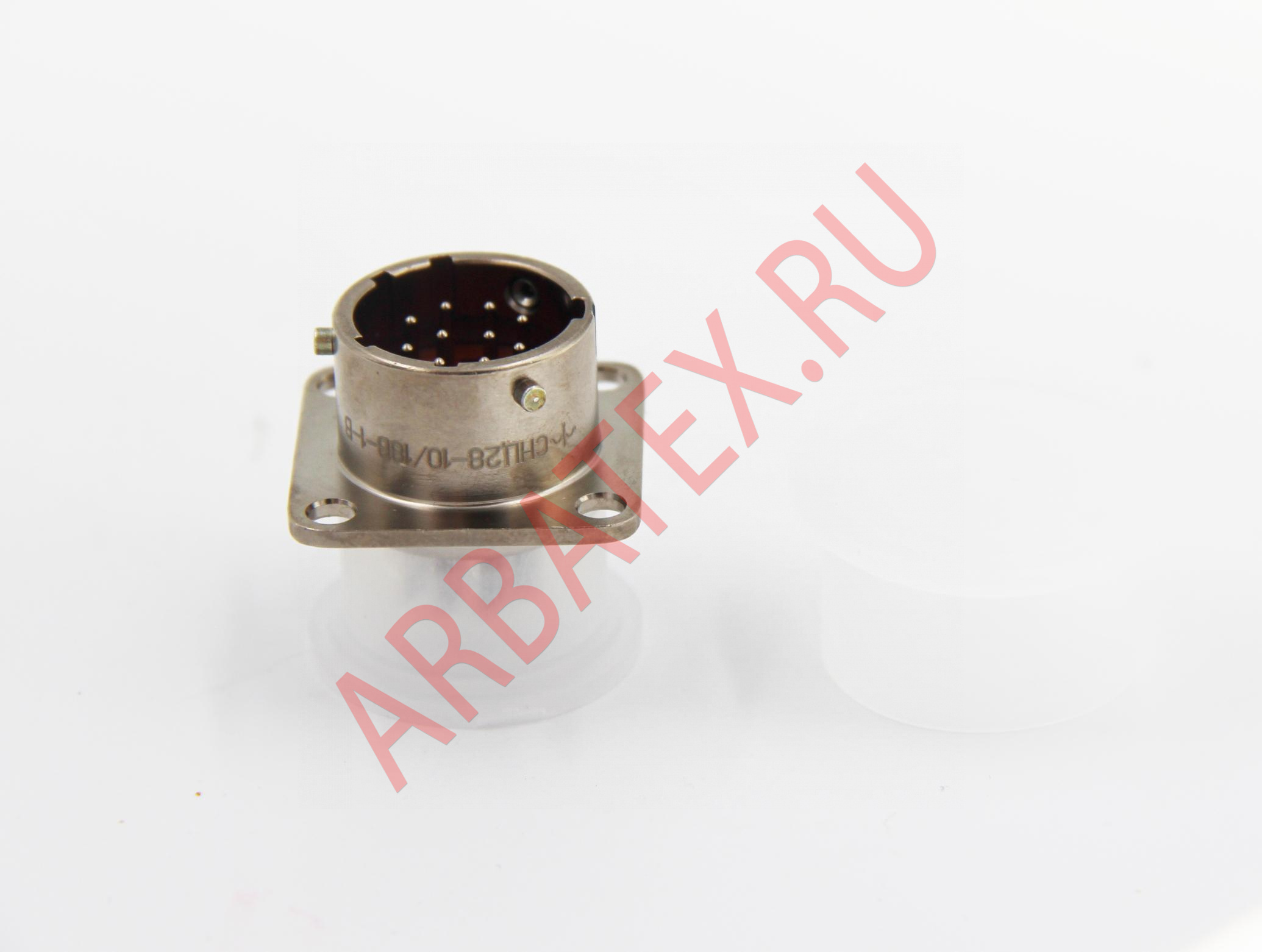

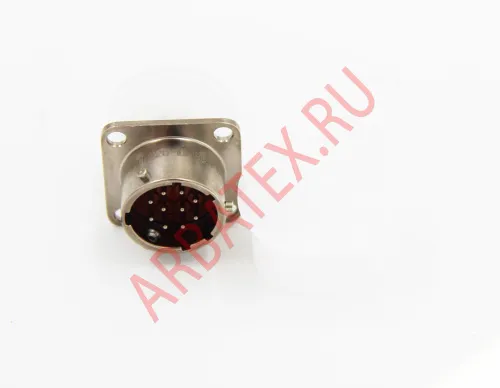

СНЦ28-10/18В-1-б-В вилка цилиндрическая низкочастотная применяется для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ28-10/18В-1-б-В
СНЦ28 - тип соединителя;
10 - количество контактов;
18 - условный размер корпуса;
В - вилка;
1 - конструктивное исполнение: 1 - приборная вилка без кожуха;
б - угловое положение изолятора в корпусе вилки: а,б,в,г (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Технические характеристики:
|
Диаметр контакта, мм
|
1
|
1,5
|
2
|
|
Сопротивление контакта, не более, мОм
|
15
|
10
|
8
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм
|
5000
|
|
Максимальная токовая нагрузка
|
см. табл. 1
|
|
Максимальное рабочее напряжение (амплитудное значение), В
|
700
|
|
Количество сочленений-расчленений
|
500
|
|
Минимальная наработка соединителя, часов
|
1000
|
|
Минимальный срок сохраняемости соединителей, лет
|
15
|
|
Соединители устойчивы к воздействию спецфакторов
|
