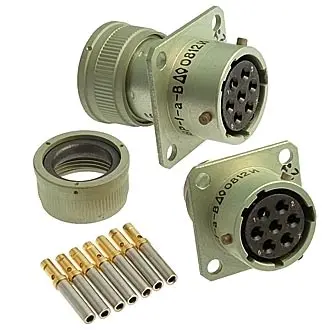

СНЦ23Л-55/33Р-6-В розетка цилиндрическая низкочастотная применяется для работы в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ23Л-55/33Р-6-В
СНЦ23 - тип соединителя;
Л - левая розетка для переходника ОНЦ-БГ-3.
55 - количество контактов;
33 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнени
Технические характеристики:
Токовая нагрузка:
- рабочая на контакт - 6 А;
- максимальная на контакт - 12 А.
Максимальное рабочее напряжение - 700 В (ампл.).
Диаметр контактов - 1,5 мм.
Сопротивление контактов - не более 2,5 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Минимальная наработка для изделия разъёмы СНЦ23-7/18Р-6-В - 1000 ч.
Количество сочленений-расчленений - 500.
Минимальный срок сохраняемости - 15 лет.
Сочленение соединителей - байонетное.
Габаритные размеры розетки СНЦ23-7/18Р-6-В:
- диаметр - 26 мм;
- длина - 42 мм.
Покрытие контактов - золото.
Монтаж проводов - обжимкой.
Рабочая температура-от -60°C до +155°C.
