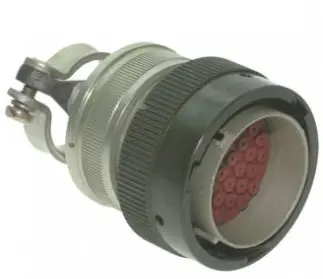

СНЦ23-19/24Р-6-В розетка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ23-19/24Р-6-В-розетка.
СНЦ23 - тип соединителя;
19 - количество контактов;
24 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
6 - конструктивное исполнение:
- 6 - кабельная часть с прямым кожухом,
А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Технические характеристики:
Максимальное рабочее напряжение ― 700 В
Ток на контакт ― до 15 А
Интервал рабочих температур ― от -60 до +200°С
Количество сочленений-расчленений ― 500
Минимальная наработка ― 1000 часов
Срок сохраняемости ― 15 лет.
Способ монтажа - объемный, обжимка.
