СНЦ127-4/10ВП127-1-В вилка

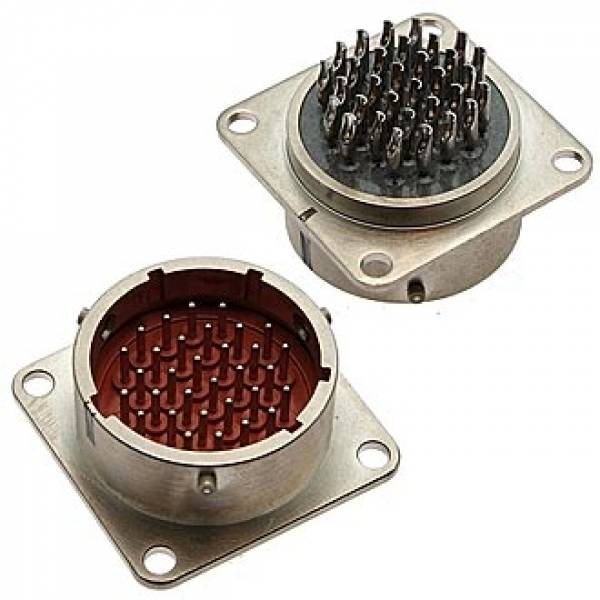

СНЦ127-4/10ВП127-1-В вилка байонетная малогабаритная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Условные обозначения:

СНЦ127-7/12ВП127-1-В-вилка
СНЦ127 - Тип соединителя;
7 - Количество контактов;
12 - Условный размер корпуса;
 В - штыревой.
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа, 2 - хвостовик цилиндрический для печатного монтажа;
2 - Покрытие контактов: 1 - золото.
7 - Конструктивное исполнение:
    - 7 - приборная часть с фланцем под крепление винтами без кожуха,
1 - Многопозиционная поляризация;
В - Всеклиматическое исполнение.

Технические характеристики:

Токовая нагрузка:

- на одиночный контакт - 7 А;

- суммарная на соединитель - 22 А.

Максимальное рабочее напряжение - 250 В (ампл.).

Рабочая токовая нагрузка на каждый контакт - 3,1 А.

Сопротивление контактов - не более 5 мОм.

Емкость между контактами - не более 15 пФ.

Сопротивление изоляции - не менее 5000 МОм.

Рабочая температура среды -  -60° С.+85° С.
