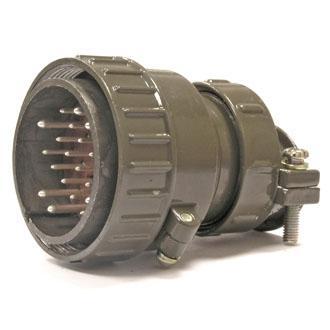

СНЦ 127-10/14ВП127-3-В вилка байонетная низкочастотная цилиндрическая применяется для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.
Условные обозначения:
СНЦ127-10/14ВП118-3-В-вилка.
СНЦ127 - Тип соединителя;
10 - Количество контактов;
14 - Условный размер корпуса;
В - Тип контакта: В - штыревой.
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа, 2 - хвостовик цилиндрический для печатного монтажа;
1 - Покрытие контактов: 1 - золото.
8 - Конструктивное исполнение:
- 8 - кабельная часть с прямым кожухом;
3 - Поляризация;
В - Всеклиматическое исполнение.
Технические характеристики:
Токовая нагрузка:
- на одиночный контакт - 7 А;
- суммарная на соединитель - 22 А.
Максимальное рабочее напряжение - 250 В (ампл.).
Рабочая токовая нагрузка на каждый контакт - 3,1 А.
Сопротивление контактов - не более 5 мОм.
Емкость между контактами - не более 15 пФ.
Сопротивление изоляции - не менее 5000 МОм.
Температура окружающего воздуха - от +85° С до -60° С.
