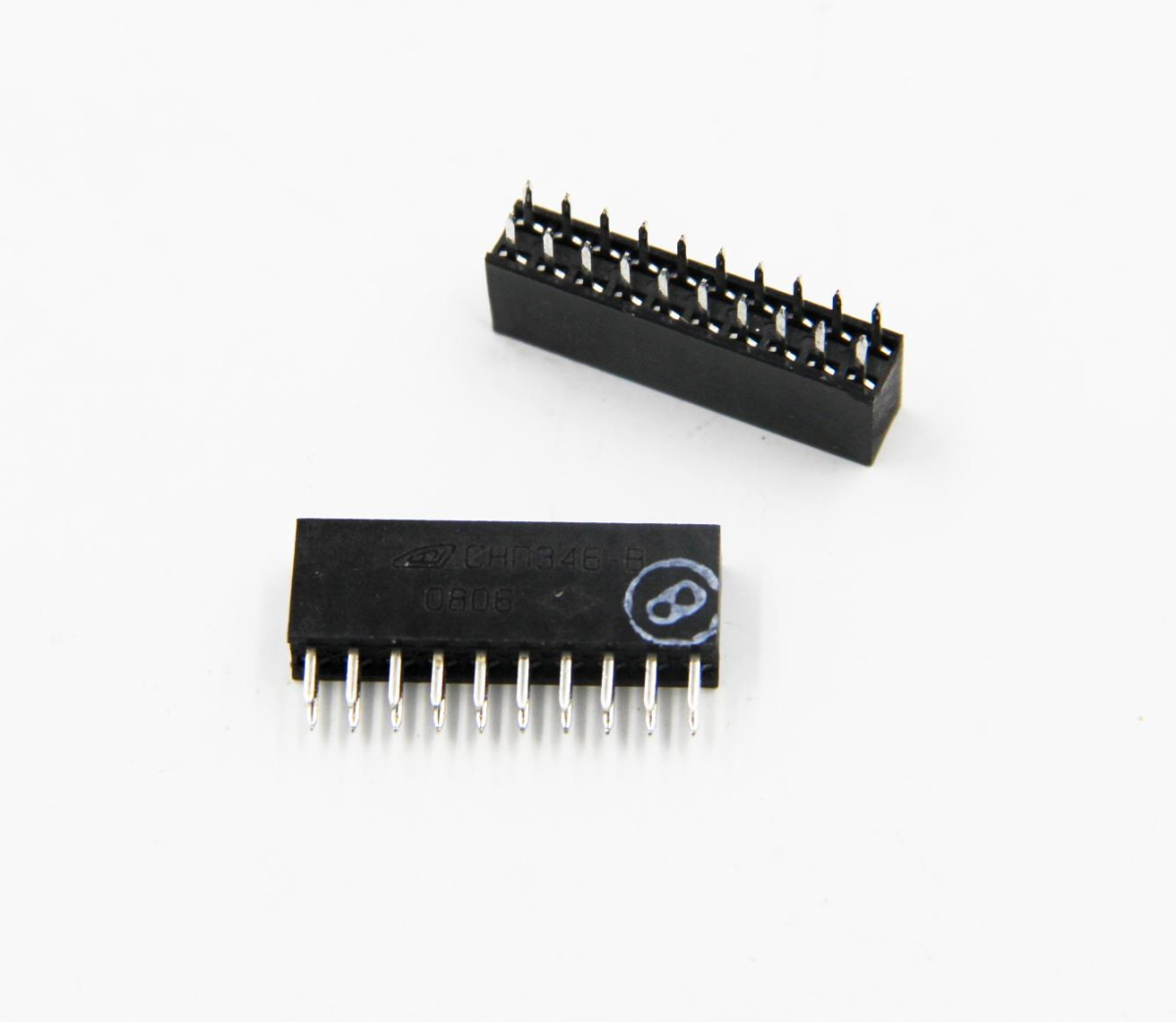

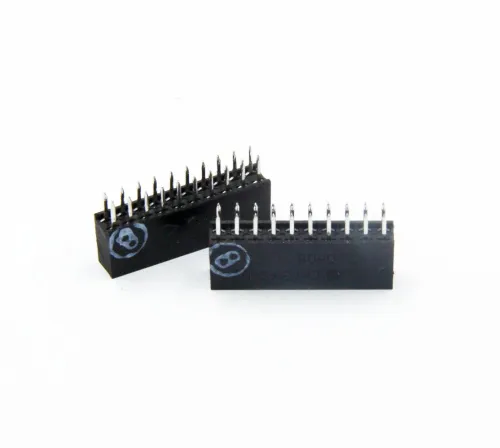

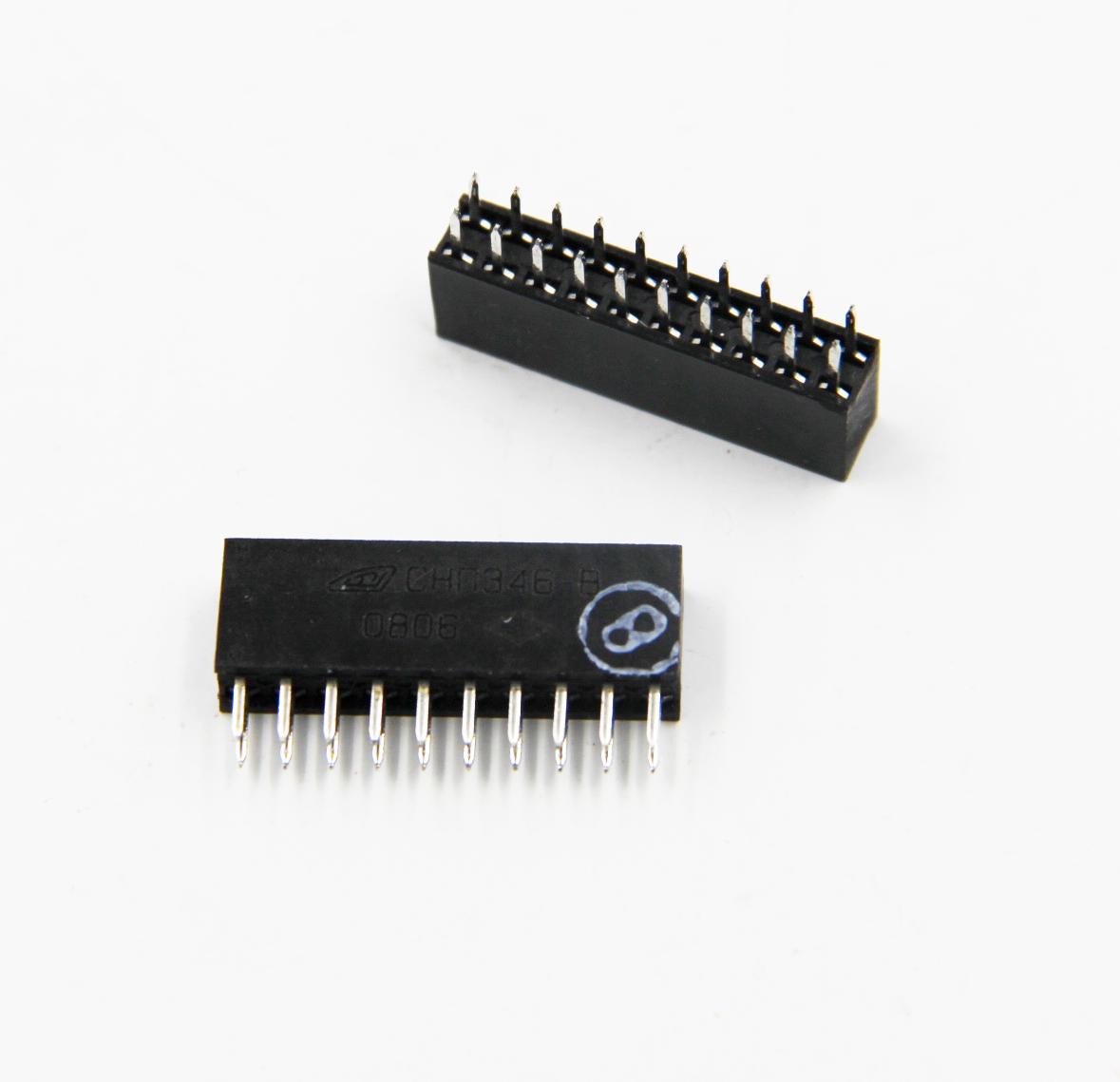

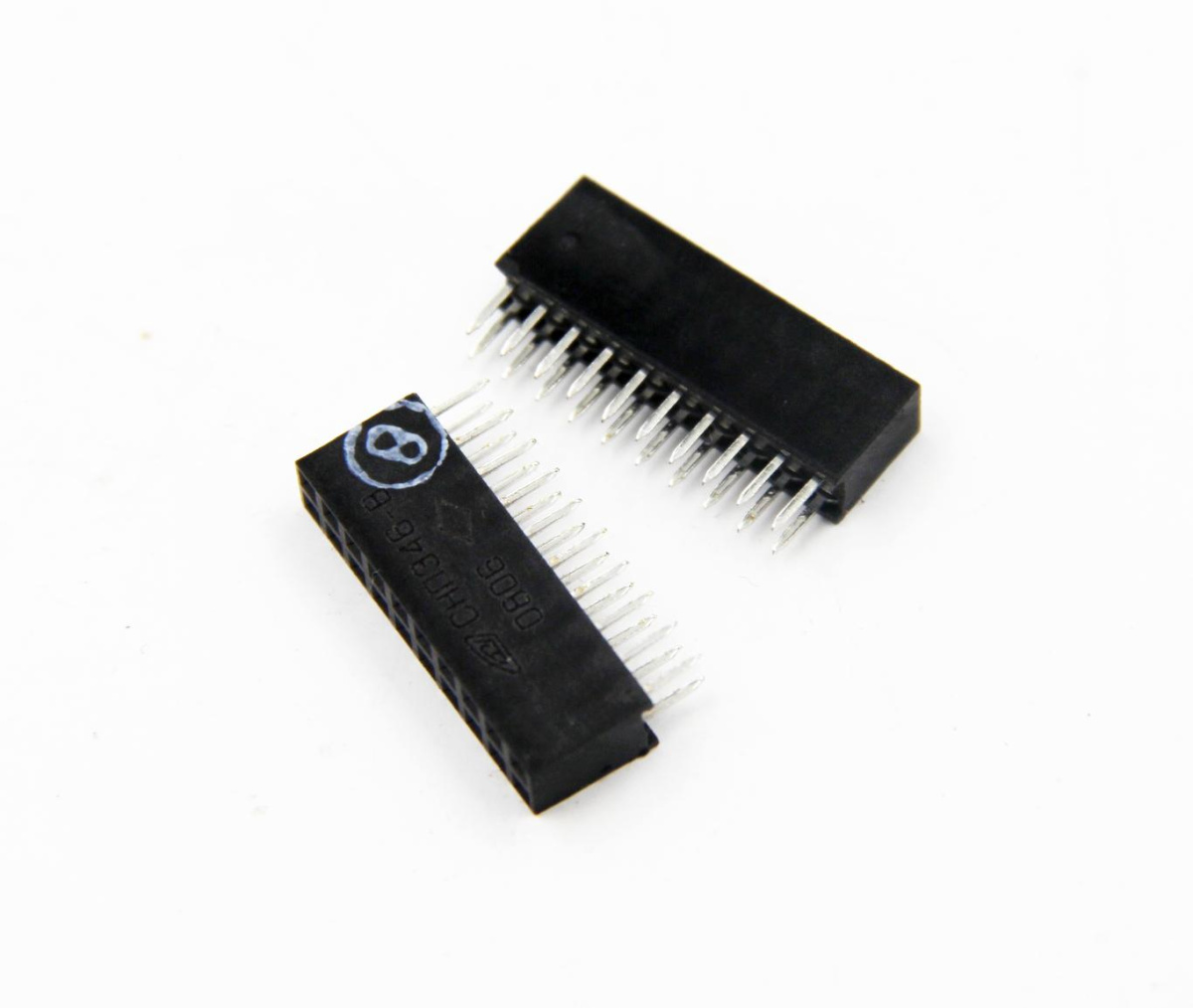

СНП346-20РП21-2-В розетка

СНП346-20РП21-2-В розетка ручного соединения электрическая прямоугольная применяется в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре.

Условные обозначения:

СНП - тип соединителя - соединитель низкочастотный прямоугольный малогабаритный.

346 - порядковый номер разработки.

20 - количество контактов.

Тип контакта:

- Р - гнездовой.

П - способ монтажа - пайка.

Тип хвостовика:

- 3 - для углового монтажа в отверстие печатной платы.

Вид покрытия контактов:

- 1 - золото;

Количество рядов контактов; 1-однорядное, 2-двухрядное.

В - всеклиматическое исполнение.

Технические характеристики:

Рабочий ток на контакт - не более 2 А.

Напряжение - не более 150 В.

Расстояние между контактами - 2,5 мм.

Сопротивление контактов - не более 0,015 Ом.

Сопротивление изоляции - не менее 5000 МОм.

Электрическая прочность изоляции - 800 В.

Емкость между контактами - не более 2,5 пФ.

Температура окружающего воздуха - от -60° С до +70° С.
