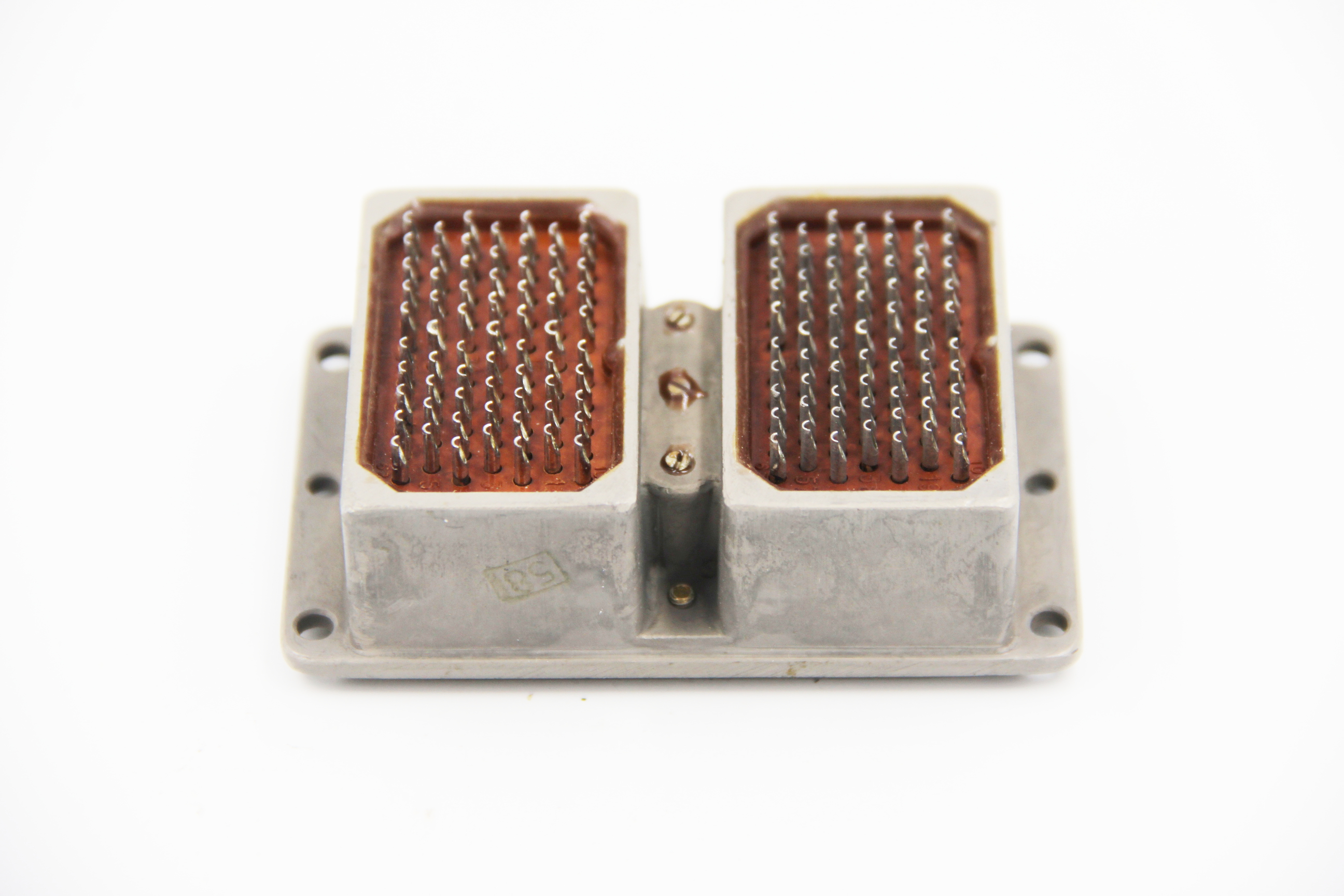

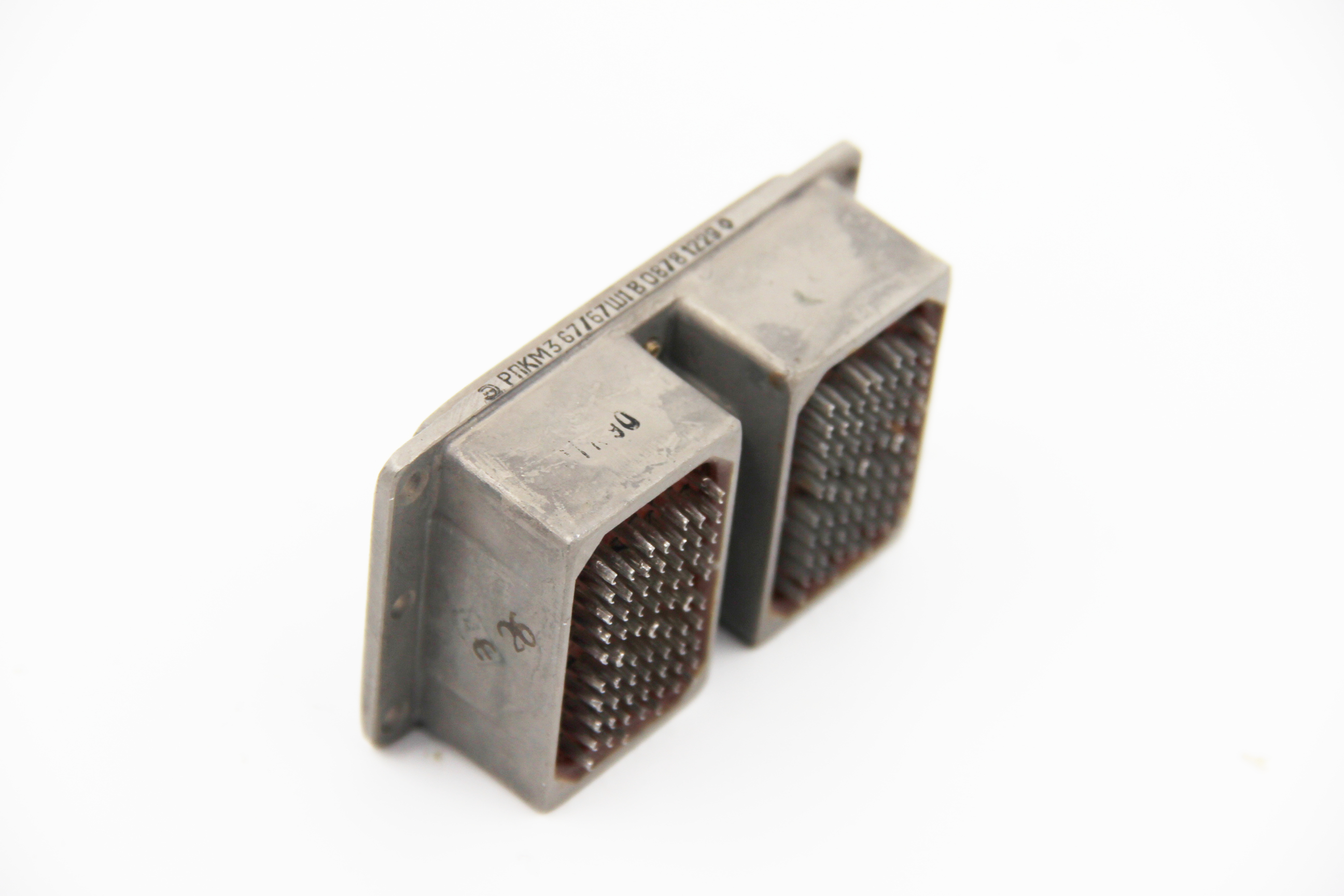

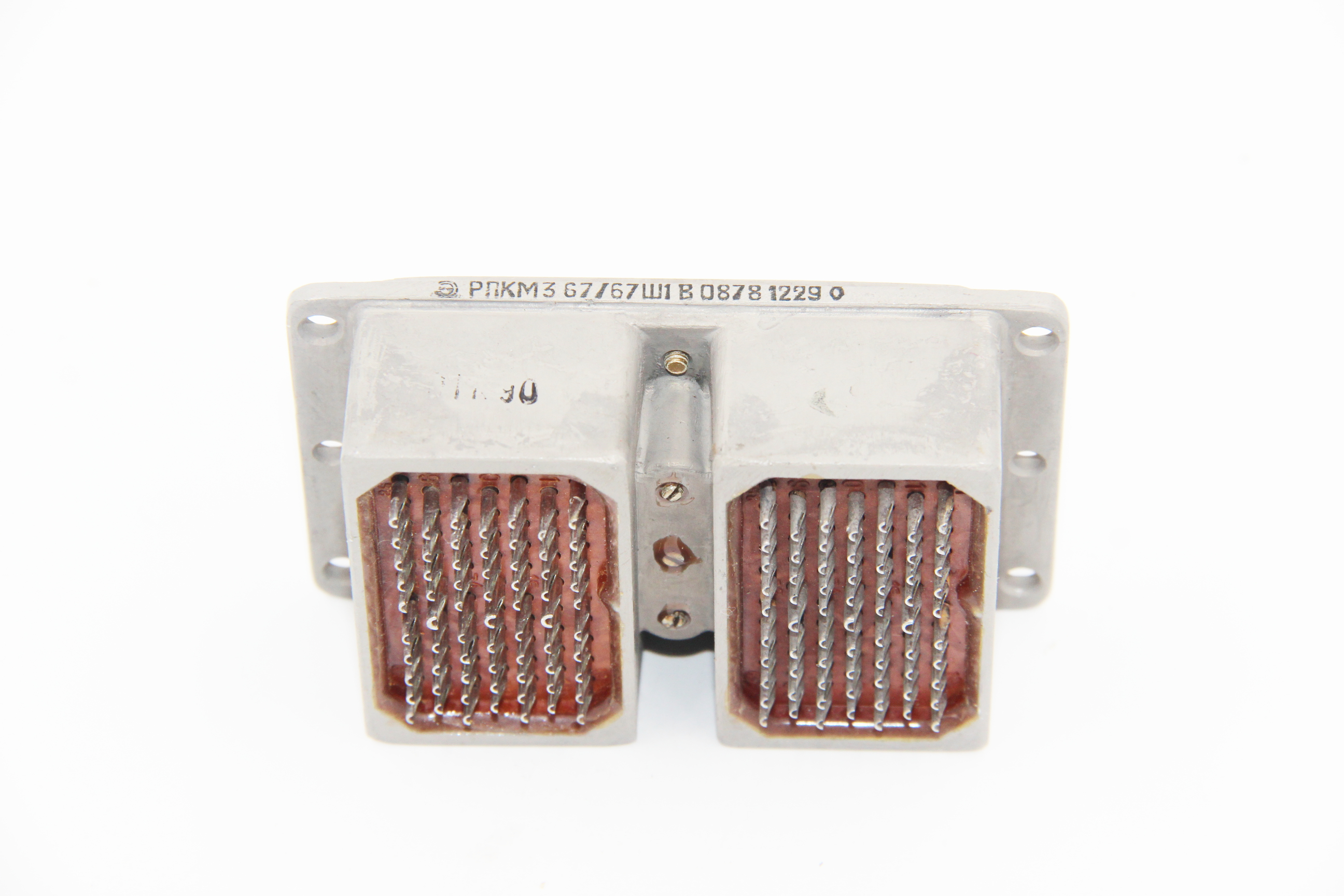

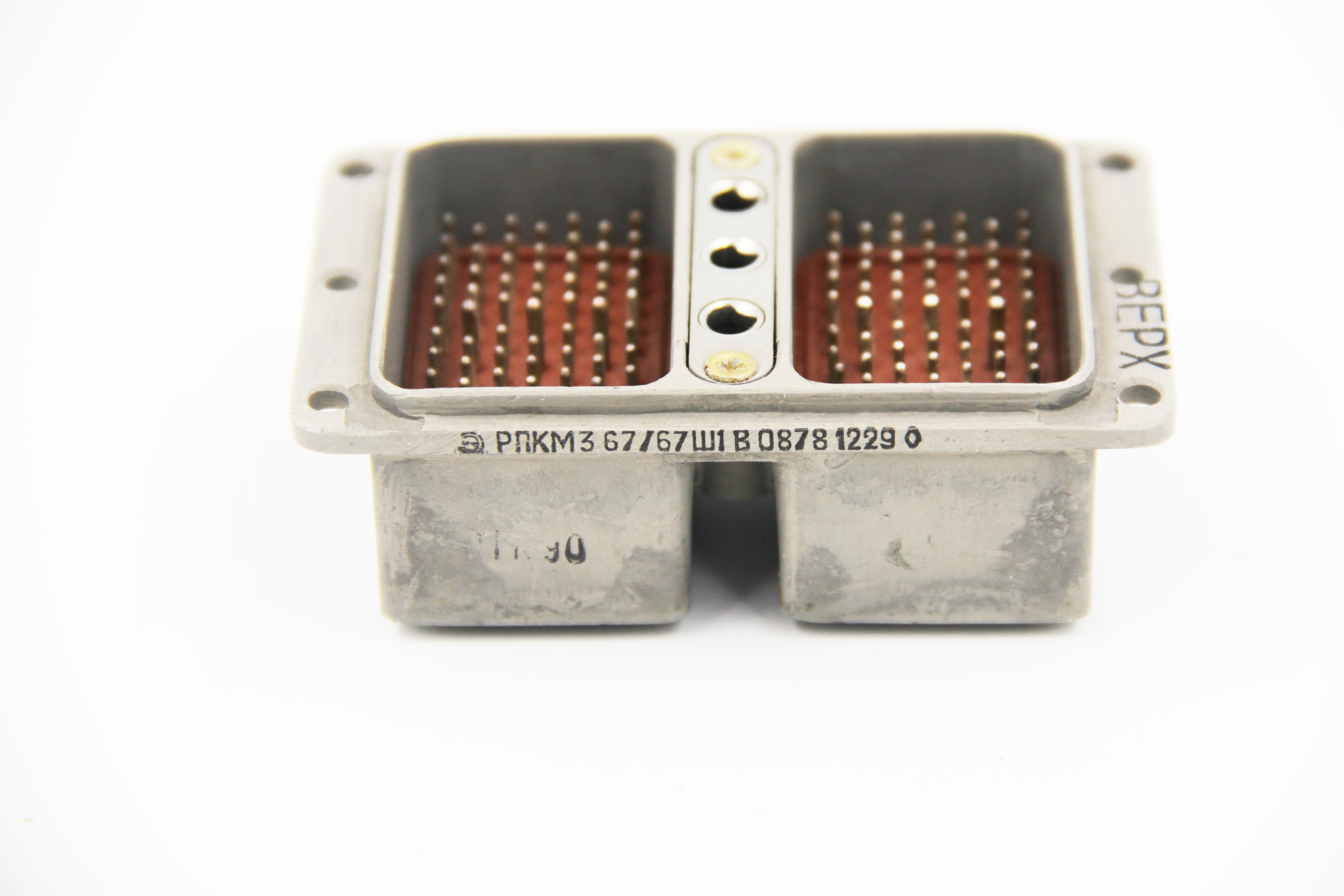

| Общие характеристики соединителей РПКМ3: | |
|---|---|
| Тип соединителя: | комбинированный, сдвоенный, с радиочастотными и низкочастотными контактами |
| Климатическое исполнение: | всеклиматическое |
| Состав соединителя: | вилка (штырь), розетка (гнездо) |
| Исполнение монтажной части: | без кожуха, с кожухом |
| Вид сочленения: | врубное |
| Покрытие контактов: | серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей РПКМ3: | |
| Общее количество контактов: | 6, 26, 32, 38, 45, 57, 67 |
|
Сопротивление контактов, не более, МОм: - диаметр контактов, 1,0 мм: - диаметр контактов, 1,5 мм: - радиочастотные контакты: |
5 2,5 10 |
| Рабочий ток на каждый контакт, А: | 1,3....7 |
| Максимальное рабочее напряжение (в зависимости от схемы расположения контактов), В: | 100, 350, 400, 800, 1000 |
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов: |
5000 1000 |
|
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
5....2500 150 (15) |
| Механический удар, одиночного действия, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия, м/с2 (g): | 750 (75) |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
| Атмосферное пониженное рабочее давление, Па (мм рт.ст.): | 1,3х10-4 (10-6) |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: |
20 |
