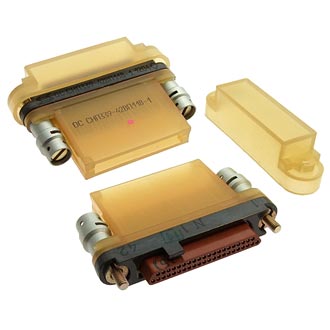

СНП339-76ВП118-7 вилка

СНП339-76ВП118-7 вилка электрическая низкочастотная прямоугольная с экранированным кожухом, миниатюрные для объемного высокоплотного монтажа, применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В (для переменного и импульсного токов – амплитудное значение) и силе тока на контакт до 1 А.

Условные обозначения:

СНП - тип соединителя - соединитель низкочастотный прямоугольный.

339 - номер разработки.

 76 - количество контактов.

Тип контакта:

- В - штыревой;

П - способ монтажа пайка.

1 - хвостовик для объемного монтажа.

Покрытие рабочей части контакта:

- 1 - золото;

Тип кожуха:

- 8 - кожух прямой неэкранированный с конструкцией узла, обеспечивающей сочленение соединителя с помощью винтов (для вилок);

- отсутствие цифры - кожух отсутствует (для розеток).

 7 - числа определяющие номер ключа, для соединителей без ключа число не маркируется.

Технические характеристики:

. Сопротивление контактов, Ом, не более  0,01. Сопротивление изоляции, МОм, не менее  5000. Рабочий ток на каждый контакт, при равномерной нагрузке, А, не более  1,0. Максимальный ток на одиночный контакт, А, не более  2,0. Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного и импульсного токов, В, не более  150.  Количество сочленений-расчленений, циклов  500.
Температура окружающего воздуха - от -60° С до +85° С.
