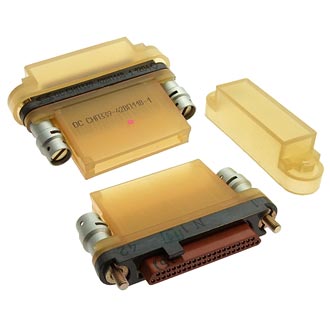

СНП 339-21РП11-1-б розетка электрическая низкочастотная прямоугольная с экранированным кожухом, миниатюрная для объемного высокоплотного монтажа, применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В (для переменного и импульсного токов – амплитудное значение) и силе тока на контакт до 1 А.
Условные обозначения:
СНП - тип соединителя - соединитель низкочастотный прямоугольный.
339 - номер разработки.
21 - количество контактов.
Тип контакта:
- Р - гнездовой.
П - способ монтажа пайка.
1 - хвостовик для объемного монтажа.
Покрытие рабочей части контакта:
- 1 - золото;
Тип кожуха:
- отсутствие цифры - кожух отсутствует (для розеток).
1 - числа определяющие номер ключа, для соединителей без ключа число не маркируется.
Способ монтажа приборной части (розетки):
- б - с наружной стороны стенки прибора.
Технические характеристики:
Сопротивление контактов, Ом, не более 0,01.Сопротивление изоляции, МОм, не менее 5000. Рабочий ток на каждый контакт, при равномерной нагрузке, А, не более 1,0. Максимальный ток на одиночный контакт, А, не более 2,0. Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного и импульсного токов, В, не более 150. Количество сочленений-расчленений, циклов 500.
Температура окружающего воздуха - от -60° С до +85° С.
