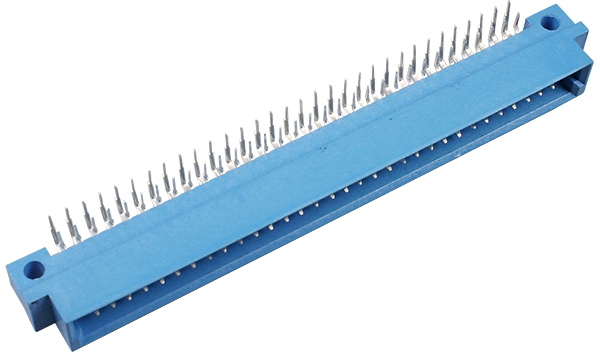

СНП3-31РП12 розетка

СНП3-31РП12 розетка электрическая низкочастотная прямоугольная для печатного монтажа малогабаритные применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Условные обозначения:

СНП - тип соединителя - соединитель низкочастотный прямоугольный.

3 - порядковый номер разработки.

31 - количество контактов.

Часть соединителя:

- Р - розетка.

П - способ монтажа - пайка.

Тип хвостовика:

- 1 - хвостовик для объёмного монтажа;

Покрытие рабочей части контактов:

- 2 - серебро.

В - климатическое исполнения.

Технические характеристики:

Рабочий ток на контакт - не более 2 А.

Напряжение - не более 250 В.

Сопротивление контактов

- для соединителей печать-печать - не более 8 мОм;

- для остальных соединителей - не более 5 мОм.

Сопротивление изоляции - не менее 5000 МОм.

Испытательное напряжение - 1200 В.

Емкость между контактами изделий - не более 2,5 пФ.

Рабочая температура окружающей среды, °C: от -65 до +85.
