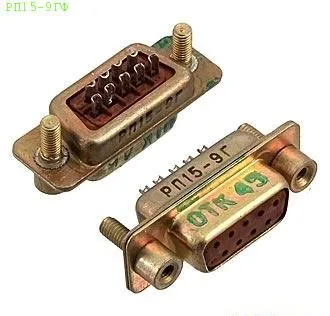

Основные технические характеристики соединителей РП15:
Общие характеристики соединителей РП15: Технические параметры соединителей РП15:| Тип соединителя: | комбинированный, прямоугольный |
| Вид корпуса: | блочный (приборный), кабельный |
| Вид сочленения: | врубное, с винтовым замком |
| Покрытие контактов: | золото, серебро |
| Способ монтажа проводов: | объемный, пайкой |
| Монтаж: | внутренний |
| Общее количество контактов: | 15 |
| Сопротивление контактов, не более, МОм: - низкочастотных контактов: - высокочастотных контактов: | 5 10 |
| Рабочий ток на каждый контакт, А: | 5 |
| Максимальное рабочее напряжение, В: - низкочастотных контактов: - высокочастотных контактов: | 400 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов: | 5000 1000 |
| Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): | 1....5000 500 (50) |
| Механический удар, одиночного действия, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия, м/с2 (g): | 1500 (150) |
| Рабочая температура окружающей среды, °C: | от -60 до +125 |
| Повышенная относительная влажность воздуха при температуре +40°C, %: | 98 |
| Атмосферное пониженное рабочее давление, Па (мм рт.ст.): | 1,34х10-9 (10-12) |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
