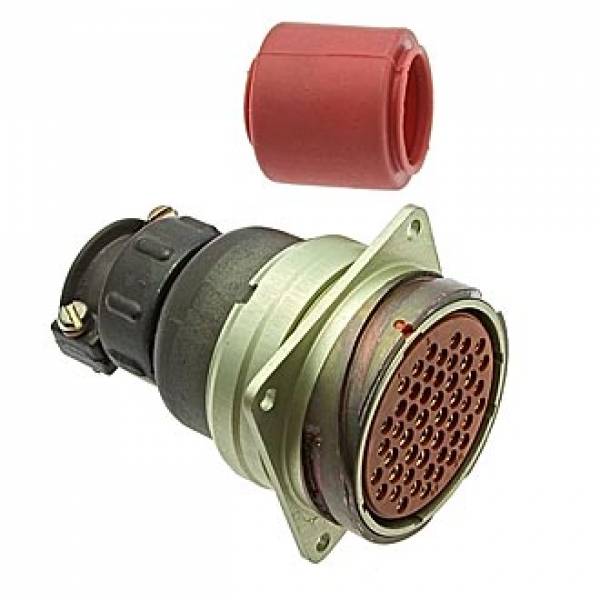

РБМ4-50-9Г3В

Описание:

Предназначены для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения.
Соединители РБМ4 состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Вилки приборные изготавливаются в герметичном или негерметичном исполнении, розетки - в негерметичном.
Соединители изготавливаются без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом.
Соединители имеют резиновый изолятор, который обеспечивает защиту монтажного пространства от воздействий окружающей среды.
Сочленение вилок с розетками байонетное, поляризация корпусов - многошпоночная.
Покрытие контактов в соединителях: золото.
Соединители РБМ4 изготавливаются для внутреннего монтажа, во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
  - приёмка «1» АШДК.434410.088ТУ;
  - приёмка «5» ГЕ0.364.196ТУ;
  - приёмка «7» ГЕ0.364.196ТУ, П0.070.052.

Гарантийный срок хранения соединителей РБМ4 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
  - 1000 часов во всех режимах и условиях, допускаемых ТУ;
  - 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:

РБМ4-50-9Г2В
РБМ4 - тип соединителя;
РБМ4Н - только для негерметичной приборной вилки;
50 - количество контактов;
9 - обозначение сочетания контактов - условное число;
Г - часть соединителя: Ш - вилка, Г - розетка;
2 - конструктивное исполнение:
  - 1 - приборная часть без патрубка;
  - 2 - приборная часть с патрубком открытого типа без кожуха;
  - 3 - приборная часть с патрубком закрытого типа с кожухом;
  - 4 - приборная часть с патрубком закрытого типа без кожуха;
  - 5 - приборная (кабельная) с патрубком без резинового изолятора;
  - 6 - кабельная часть с патрубком закрытого типа с кожухом;
  - 7 - кабельная часть с патрубком открытого типа без кожуха;
  - 8 - кабельная часть с патрубком закрытого типа без кожуха.
В - всеклиматическое исполнение.
