ОНЦ-РГ-09-19/27-Р1

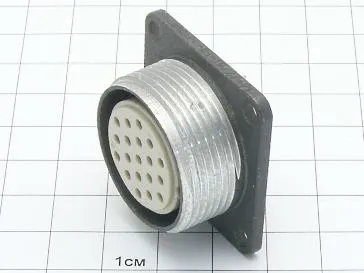

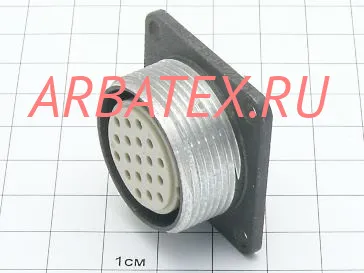

Соединитель ОНЦ-РГ-09-19/27-Р1, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Соединение соединителей резьбовое, поляризация корпусов - одношпоночная. Покрытие контактов: никель. Предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка. Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082ТУ.

Структура условного обозначения соединителя ОНЦ-РГ-09-19/27-Р1:

- ОНЦ-РГ-09 - тип соединителя;
- 19 - количество контактов;
- 27 - условный размер корпуса;
- Р - часть соединителя:
- В - вилка,
- Р - розетка;
- 1 - конструктивное исполнение:
- 1 - приборная часть без кожуха (патрубка),
- 2 - приборная часть неэкранированная с прямым кожухом (патрубком),
- 3 - приборная часть экранированная с прямым кожухом (патрубком),
- 11 - кабельная часть без кожуха (патрубка),
- 12 - кабельная часть неэкранированная с прямым кожухом (патрубком),
- 13 - кабельная часть экранированная с прямым кожухом (патрубком),
- 14 - кабельная часть неэкранированная с угловым кожухом (патрубком),
- 15 - кабельная часть экранированная с угловым кожухом (патрубком);
- 17 - пластмассовое исполнение.

Технические параметры соединителей ОНЦ-РГ-09:
Общее количество контактов:	4, 7, 10, 19, 24, 32, 45, 50
Сопротивление контактов, не более, МОм:           - диаметр контакта 1,0 мм           - диаметр контакта 1,5 мм	50 30
Максимальный токовая нагрузка на одиночный контакт, А:	5....10
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	5,3·10-4 (400)
Рабочая температура окружающей среды, °C:	от -60 до +70
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	6
