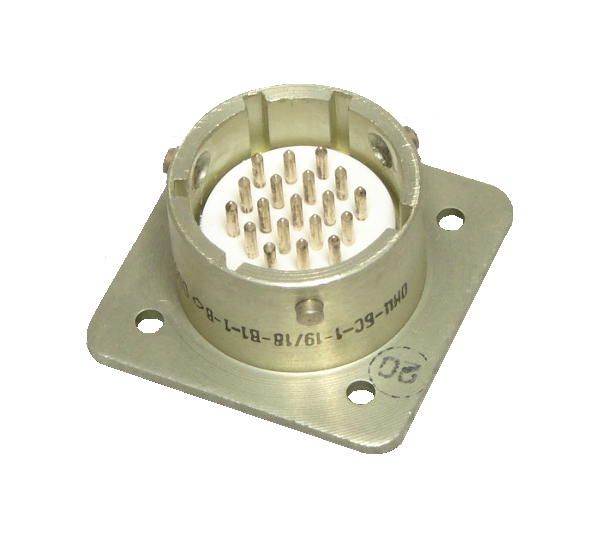

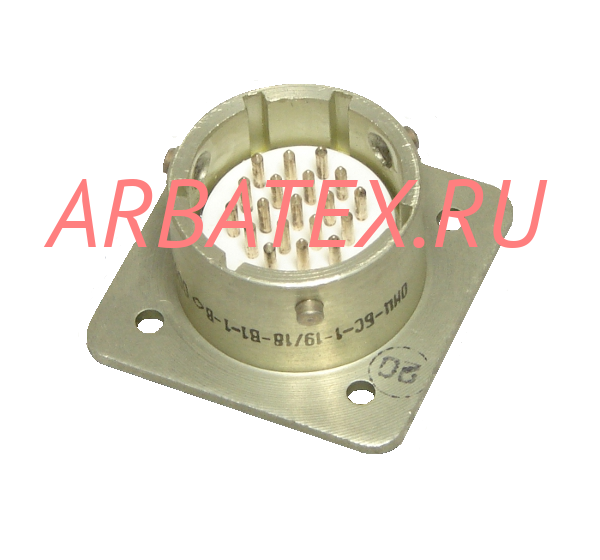

Соединители ОНЦ-БМ-1 (2) состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.
Соединители 10 и 19 контактные имеют однопозиционную поляризацию.
Сочленение соединителей - байонетное.
Покрытие контактов в соединителях:
ОНЦ-БМ-1 - серебро, ОНЦ-БМ-2 - золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.031ТУ (АШДК.434410.089ТУ).
Структура условного обозначения:
ОНЦ-БС-1-19/18-Р12-2В
ОНЦ-БС - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
19 - количество контактов;
18 - условный диаметр корпуса;
Р - часть соединителя: В – вилка, Р - розетка;
12 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.
|
Технические параметры соединителей ОНЦ-БС-1:
|
|
Общее количество контактов:
|
4, 7, 10, 19, 32, 50
|
|
Сопротивление контактов, не более, МОм:
|
5
|
|
Максимальный ток на одиночный контакт, А:
|
1,5....3,7
|
|
Максимальное рабочее напряжение, В:
|
250
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
1000
|
|
Емкость между любыми соседними контактами, не более пФ:
|
5
|
|
Синусоидальная вибрация, диапазон частот, Гц:
|
1....5000
|
|
Синусоидальная вибрация, ускорение, м/с2 (g):
|
200 (20)
|
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
10000 (1000)
|
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
1471 (150)
|
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,3·10-4 (10-6)
|
|
Повышенная относительная влажность воздуха при температуре +35 °С:
|
98%
|
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
|
Минимальная наработка, часов:
|
15000
|
|
Количество сочленений-расчленений:
|
250
|
|
Срок сохраняемости, лет:
|
15
|
