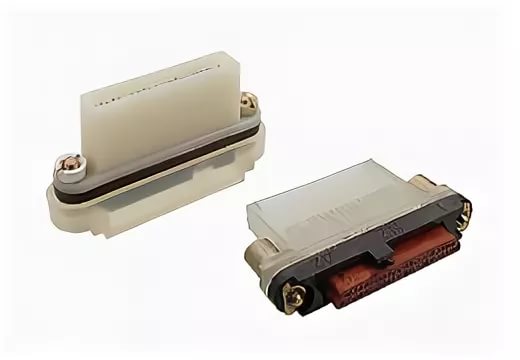

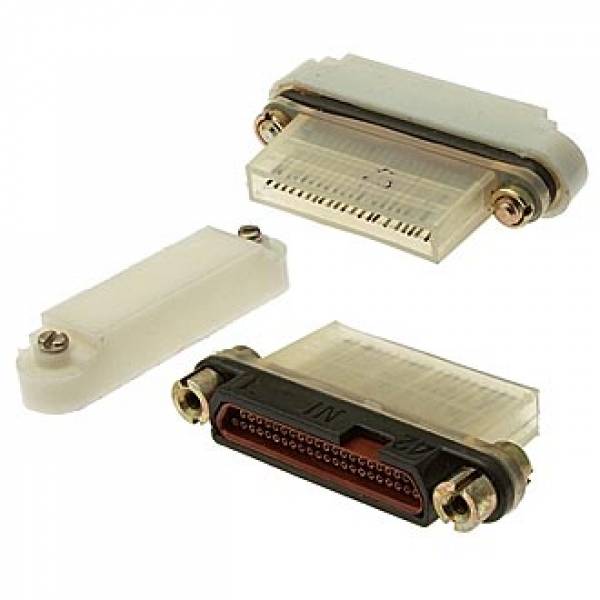

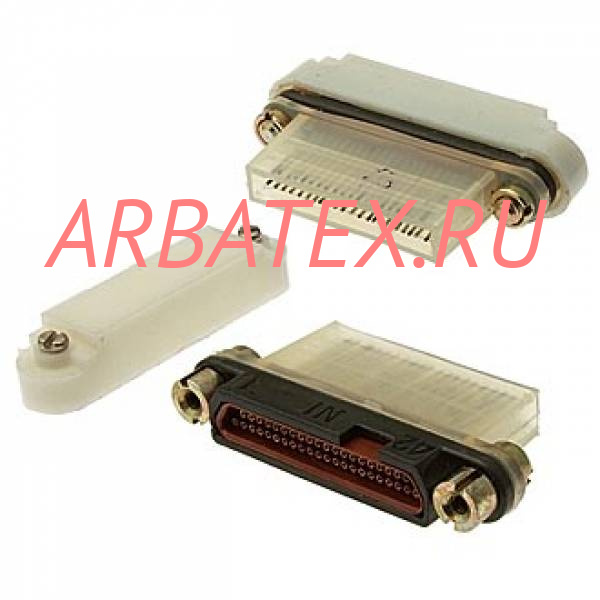

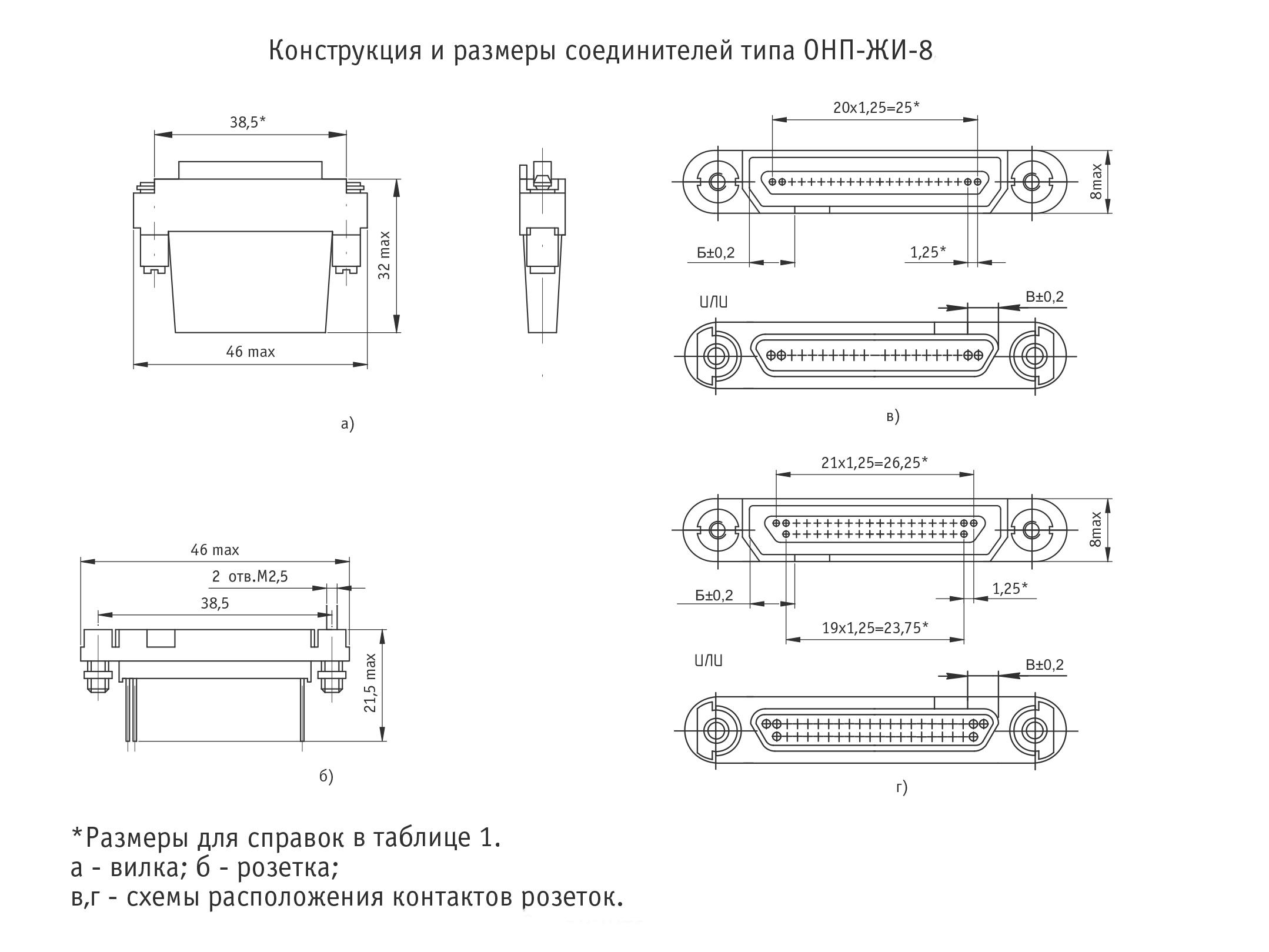

Соединители (вилки, розетки) прямоугольные объемного монтажа с винтовой фиксацией сочлененного положения. Соединители состоят из кабельной вилки и приборной розетки и имеют шпоночную поляризацию корпусов. Соединители имеют токопроводное покрытие корпусных деталей (корпуса, кожуха). Покрытие контактов – золото (серебро). Кожух монтажный поставляется по дополнительному заказу. Соединители для внутреннего монтажа всеклиматического исполнения. Соединители взаимосочленяемы с ОНП-ЖИ-8 по НЩ0.364.021 ТУ.
Структура условного обозначения:
ОНП-ЖИ8-21В-1В
ОНП-ЖИ-8 - тип соединителя;
21 - количество контактов;
46х8 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
29 - конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
- 38 - вилка кабельная;
1 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.
|
Технические параметры соединителей ОНП-ЖИ-8:
|
|
Общее количество контактов:
|
21, 42, 52, 54, 76
|
|
Сопротивление контактов, не более, МОм:
|
10
|
|
Рабочий ток на одиночный контакт, А:
|
1
|
|
Суммарный ток на соединитель, А:
|
21....60,8
|
|
Максимальное рабочее напряжение, В:
|
150
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
5000
|
|
Емкость между любыми контактами, не более, пФ:
|
2
|
Синусоидальная вибрация:
- диапазон частот, Гц:
- ускорение, м/с2 (g):
|
1....5000
400 (40)
|
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
15000 (1500)
|
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
1500 (150)
|
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
1,3x10-4 (10-6)
|
|
Рабочая температура окружающей среды, °C:
|
от -60 до +85
|
|
Минимальная наработка, часов:
|
10000
|
|
Количество сочленений-расчленений:
|
250
|
|
Срок сохраняемости, лет:
|
25
|
