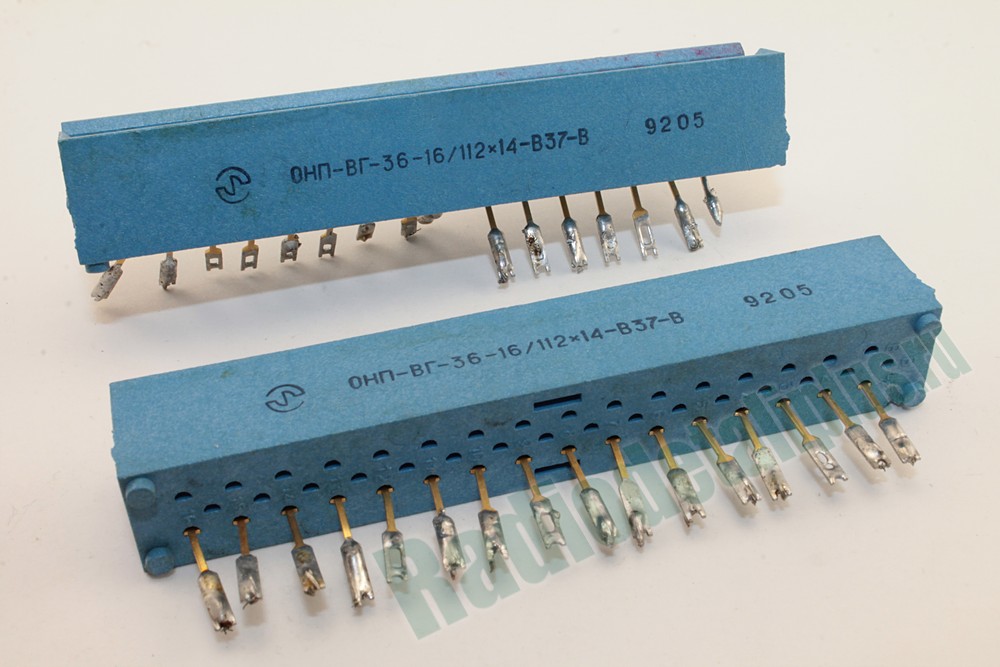

ОНП-ВГ-34-16/100-9,5-Р23-В

ОНП-ВГ-34-16 соединители прямоугольные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Соединитель ОНП-ВГ-34-16 применяется в квазиэлектронных АТС и другой аппаратуре. Взаимозаменяемы и взаимосочленяемы с соединителями, выпускаемыми по НЩ0.364.060 ТУ.

Условные обозначения соединителей:



Вилка (розетка) ОНп-ВГ-34-16(32,48)/112х14(100х9,5)-В(Р)23(37)-С-В, где:

ОНп-ВГ-34 - тип соединителя - соединитель прямоугольный.

16, 32, 48 - количество контактов.

112х14; 100х9,5 - условный размер соединителя.

Вид контактов:

- В - вилка (штырь);

- Р - розетка (гнездо).

Конструктивное исполнение:

- 23 - розетка приборная без кожуха с ориентирующими элементами;

- 37 - вилка кабельная без кожуха с ориентирующими элементами.

Покрытие рабочих частей контактов:

- С - серебро;

- без буквы - золото.

В - всеклиматическое исполнение.

НЕСК.434416.003 ТУ - обозначение технических условий.
