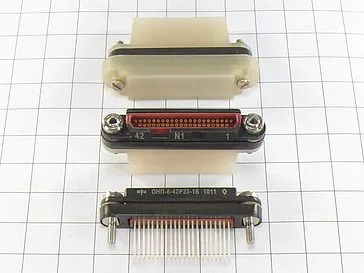

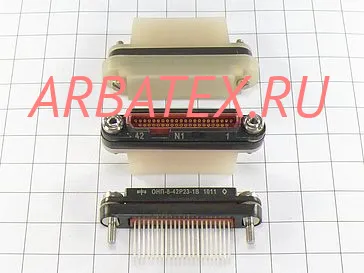

ОНП-8-42Р23-1В

Соединители (вилки, розетки) прямоугольные объемного монтажа с винтовой фиксацией сочлененного положения.  Соединители состоят из кабельной вилки и приборной розетки и имеют шпоночную поляризацию корпусов.  Соединители имеют токопроводное покрытие корпусных деталей (корпуса, кожуха).  Покрытие контактов – золото (серебро).  Кожух монтажный поставляется по дополнительному заказу.  Соединители для внутреннего монтажа всеклиматического исполнения.  Соединители взаимосочленяемы с ОНП-ЖИ-8 по НЩ0.364.021 ТУ.

Условные обозначения соединителей:

Вилка (Розетка) ОНП-ЖИ-8-21(42)/46х8-В(Р)23(29,38)-1(2,3,4,5,6,7,8,9,10,11,12)-С-В, где:

ОНП-ЖИ-8 - тип соединителя - соединитель прямоугольный повышенной контактности.



21, 42 - количество контактов.

46х8 - условный размер.

Вид контактов:

- В - вилка (штырь);

- Р - розетка (гнездо).



Конструктивное исполнение:

- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора;

- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора;

- 38 - вилка кабельная.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 - номер позиции кодирующего элемента.

Вид покрытия рабочих (контактных) частей контактов:

- С - серебро;

- отсутствие буквы - золото.

В - всеклиматическое исполнение.

ОСТ В 11 0121-91; НЩО.364.021 ТУ - обозначение технических условий.

Варианты исполнения изделия разъём ОНП-ЖИ-8 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.

Технические параметры соединителей ОНП-ЖИ-8:
Общее количество контактов:	21, 42, 52, 54, 76
Сопротивление контактов, не более, МОм:	10
Рабочий ток на одиночный контакт, А:	1
Суммарный ток на соединитель, А:	21....60,8
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
